Geberit Pluvia Sistema sifónico de drenagem de coberturas
Menos tubagens, maior capacidade
Com a drenagem de cobertura com sistema sifónico Geberit Pluvia, a Geberit tem vindo, nas últimas décadas, a estabelecer novas fasquias na área da drenagem de cobertura.
Há bons motivos para optar por Geberit Pluvia:
- Menos ralos para drenagem de cobertura devido à elevada capacidade de drenagem.
- Maior flexibilidade no planeamento graças à poupança de tubos de queda.
- Aproveitamento máximo do espaço graças a tubagens horizontais sem tubos pendentes.
Os detalhes sofisticados, a qualidade elevada dos componentes do sistema e a Geberit como parceiro garantem uma segurança fiável, uma longa durabilidade e um perfeito funcionamento.
Por que escolher Geberit Pluvia?
Opções de design flexíveis
O Geberit Pluvia pode ser utilizado com vários tipos de coberturas.
Poupança de material
Alto desempenho com diâmetros de tubo mais pequenos, menos saídas na cobertura e menos conexões.
Uso eficiente do espaço
Como os tubos são instalados horizontalmente, o Geberit Pluvia não implica qualquer perda de espaço utilizável.
Baixa manutenção
A elevada velocidade de fluxo nos tubos preenchidos cria um vácuo que contribui para a função de auto-limpeza do sistema.
Um guia rápido para a drenagem sifónica de coberturas
O sistema Geberit Pluvia foi concebido para que os tubos se encham rápida e completamente com água durante chuvas fortes. Isso cria uma coluna de água fechada e de escoamento rápido que retira ativamente a água da chuva da cobertura.
A capacidade de escoamento de um sistema de drenagem sifónica de coberturas é muito alta. Com o Geberit Pluvia, são necessários menos pontos de saída no telhado, diâmetros de tubo menores e menos condutas em comparação com sistemas de drenagem de coberturas convencionais. O Geberit Pluvia pode lidar com o dobro da quantidade de água da chuva com apenas metade do diâmetro do tubo. Isso proporciona aos engenheiros sanitários e arquitetos uma maior liberdade de projeto. Tubos com inclinação deixam de ser necessários.
O Geberit Pluvia também reduz o trabalho de construção e requer menos ligações ao sistema de esgotos. Como benefício adicional, a elevada velocidade de fluxo ajuda a manter os tubos limpos, resultando em necessidades de manutenção e serviço significativamente mais baixas.
Componentes Geberit Pluvia
Do telhado à ligação da tubagem subterrânea – componentes perfeitamente compatíveis garantem um sistema global totalmente funcional. Detalhes de design inteligentes e qualidade de materiais consistentemente elevada proporcionam durabilidade, segurança e funcionamento suave.
Sistema de tubagens Geberit PE
Os ralos para cobertura Geberit Pluvia estão ligados à coluna através de tubos Geberit PE, que são instalados livremente e horizontalmente sob o telhado.
O comprovado sistema de tubos Geberit PE é conhecido pela sua elevada resistência a esforços. As juntas de soldadura uniformes do sistema de tubagens Geberit PE permitem lidar com as altas pressões encontradas em sistemas de drenagem de telhado como o Geberit Pluvia.
A Geberit oferece um sistema de fixação patenteado para a instalação profissional dos tubos.
Ralos para drenagem de coberturas Geberit Pluvia
Graças à sua estrutura modular e à ampla gama de variantes de ralos para drenagem de coberturas Geberit Pluvia, o sistema é adequado para praticamente qualquer cenário de instalação em edifícios grandes e coberturas.
Os acessórios necessários estão disponíveis para praticamente todas as aplicações, tornando o sistema altamente flexível.
Vantagens:
- Vedação fiável com a flange de borracha EPDM Geberit.
- Cada ralos para drenagem de coberturas é testado individualmente quanto à estanqueidade na fábrica.
- O disco de função impede a entrada de ar.
- Barra de bloqueio rotativa para instalação fácil.
Transbordamento de emergência Geberit Pluvia: os ralos para drenagem de coberturas Geberit Pluvia podem ser facilmente convertidos para utilização em um sistema de transbordamento de emergência.
Descubra a gama completa de ralos para drenagem de coberturas Geberit Pluvia
Sistema de fixação Geberit Pluvia
Para aumentar a segurança e a estabilidade das canalizações horizontais, está disponível um sistema de fixação dedicado. Este sistema evita que as forças causadas pela dilatação térmica das tubagens sejam transferidas para a estrutura do edifício. O sistema de fixação requer apenas uma intervenção mínima na estrutura do edifício, tornando-o também ideal para utilização em coberturas leves.
Vantagens:
- Pontos de fixação apenas necessários na estrutura do edifício a cada 2,5 metros.
- Pode ser instalado facilmente usando um martelo graças às cunhas de tensão universais.
- A fixação com banda de eletrossoldadura permite a determinação posterior dos pontos de ancoragem.
- Ideal para coberturas leves, uma vez que só existem forças fracas a atuar na estrutura do edifício.
(Vídeo em inglês).
Conjunto de suporte Geberit Pluvia
Formado por apenas alguns componentes, o conjunto de suporte Geberit Pluvia aumenta tanto a segurança como a estabilidade.
Reduz significativamente qualquer movimento lateral ou oscilação que possa ocorrer devido à elevada velocidade de fluxo da água descarregada.
O conjunto de suporte também pode ser instalado posteriormente em sistemas que já estão em funcionamento.
Instalação recomendada
- d90–d125 a uma altura de suspensão de 60 cm
- d160–d315 a uma altura de suspensão de 30 cm
Planeamento e instalação do Geberit Pluvia
Planeamento
Planear um sistema de drenagem de coberturas é um processo complexo, por isso a Geberit inclui suporte de planeamento em cada projeto.
Desde a fase de planeamento e concurso até à implementação, os clientes podem confiar na ampla experiência da Geberit. Garante um planeamento fiável.
Contacte a Geberit para obter informações e suporte para os cálculos hidráulicos de um projeto com Geberit Pluvia. Também estão disponíveis dados BIM para Autodesk Revit® para todo o sistema Geberit Pluvia.
Um guia rápido de instalação Exemplos de diferentes situações de construção
A instalação do Geberit Pluvia varia consoante a situação construtiva e os requisitos do projeto.
Projetos de referência

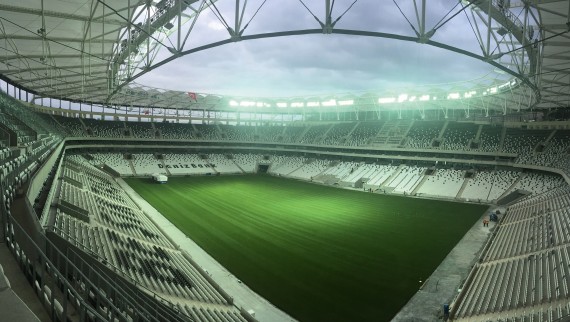

Quando o Pluvia salva o futebol
O sistema de drenagem de águas pluviais Geberit Pluvia está instalado em estádios de futebol em todo o mundo.
Todas as informações técnicas relativas ao Geberit Pluvia PODEM SER CONSULTADAS NO CATÁLOGO de produtos
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Conteúdos relacionados
Geberit PE
O Geberit PE é adequado para uma ampla gama de aplicações de drenagem em sistemas técnicos de edifícios e na indústria, graças às suas propriedades à prova de choques e resistência a produtos químicos.

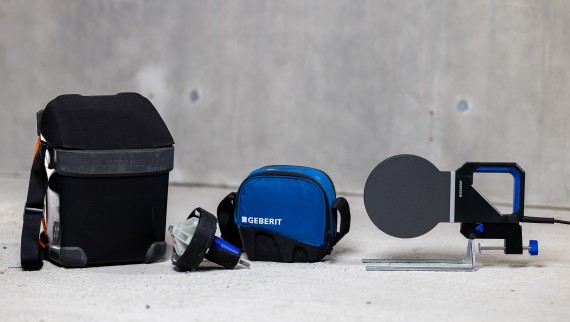

Ferramentas e acessórios
