Ferramentas e acessórios Para os sistemas de distribuição
Trabalhar com rapidez e tecnologia fiável
A tecnologia de união por compressão da Geberit, de eficácia comprovada, facilita a instalação limpa de sistemas de tubagem e cria ligações permanentemente seguras, sem necessidade de chamas abertas nem trabalhos de soldadura demorados.
A Geberit oferece uma gama completa de ferramentas profissionais para garantir uma instalação especializada dos sistemas de tubagem Geberit Mepla (multicamadas) e Geberit Mapress (metálicas), que inclui:
- Ferramentas para a preparação de tubos (por exemplo, corte à medida, calibragem, rebarbação).
- Ferramentas e mandíbulas de compressão para realizar ligações seguras e em conformidade com a normativa.
- Ferramentas de teste e inspeção para verificar a fiabilidade das ligações.
Visão geral das ferramentas de compressão e processamento
Processamento

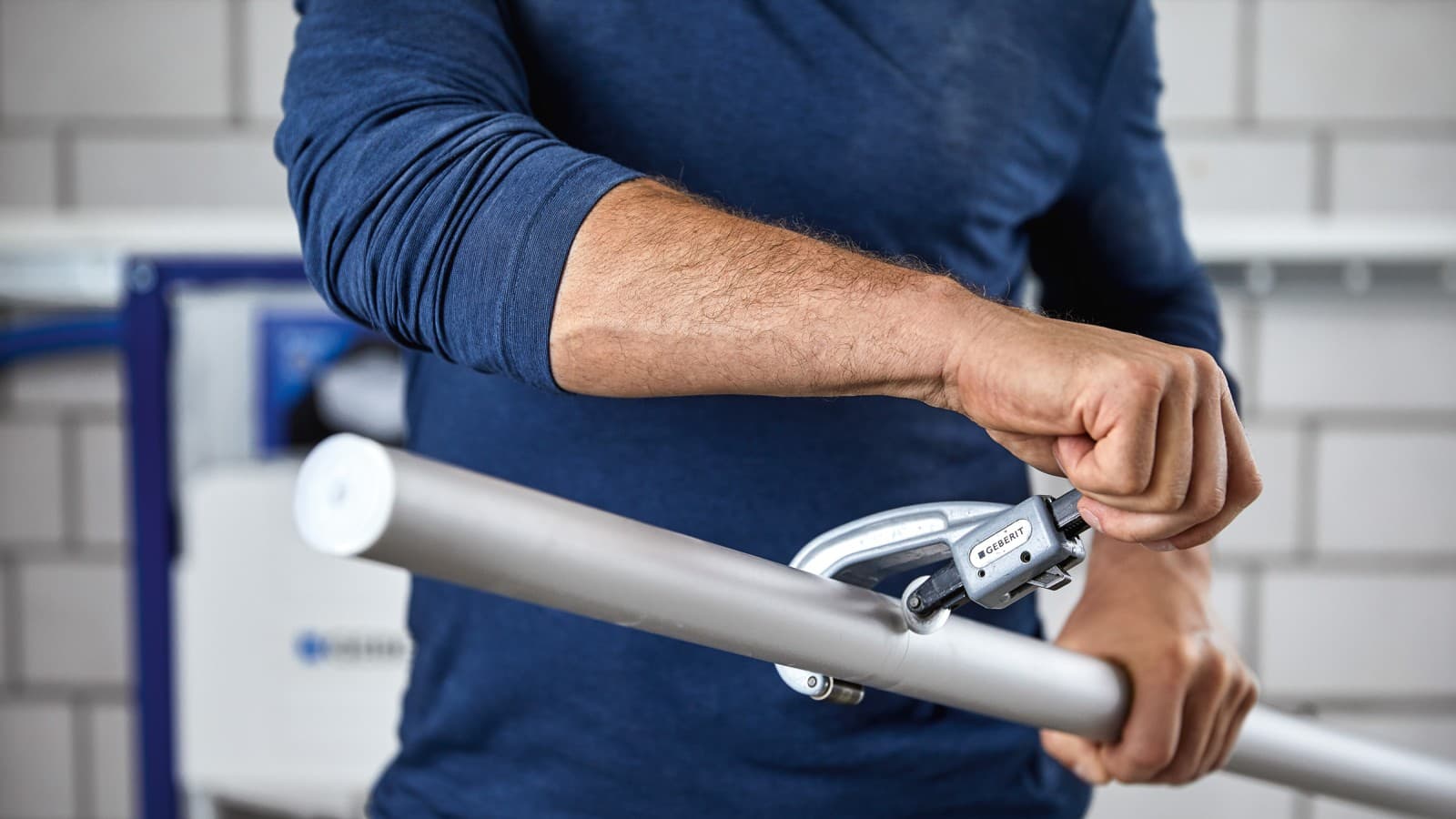

Cortar tubagens à medida

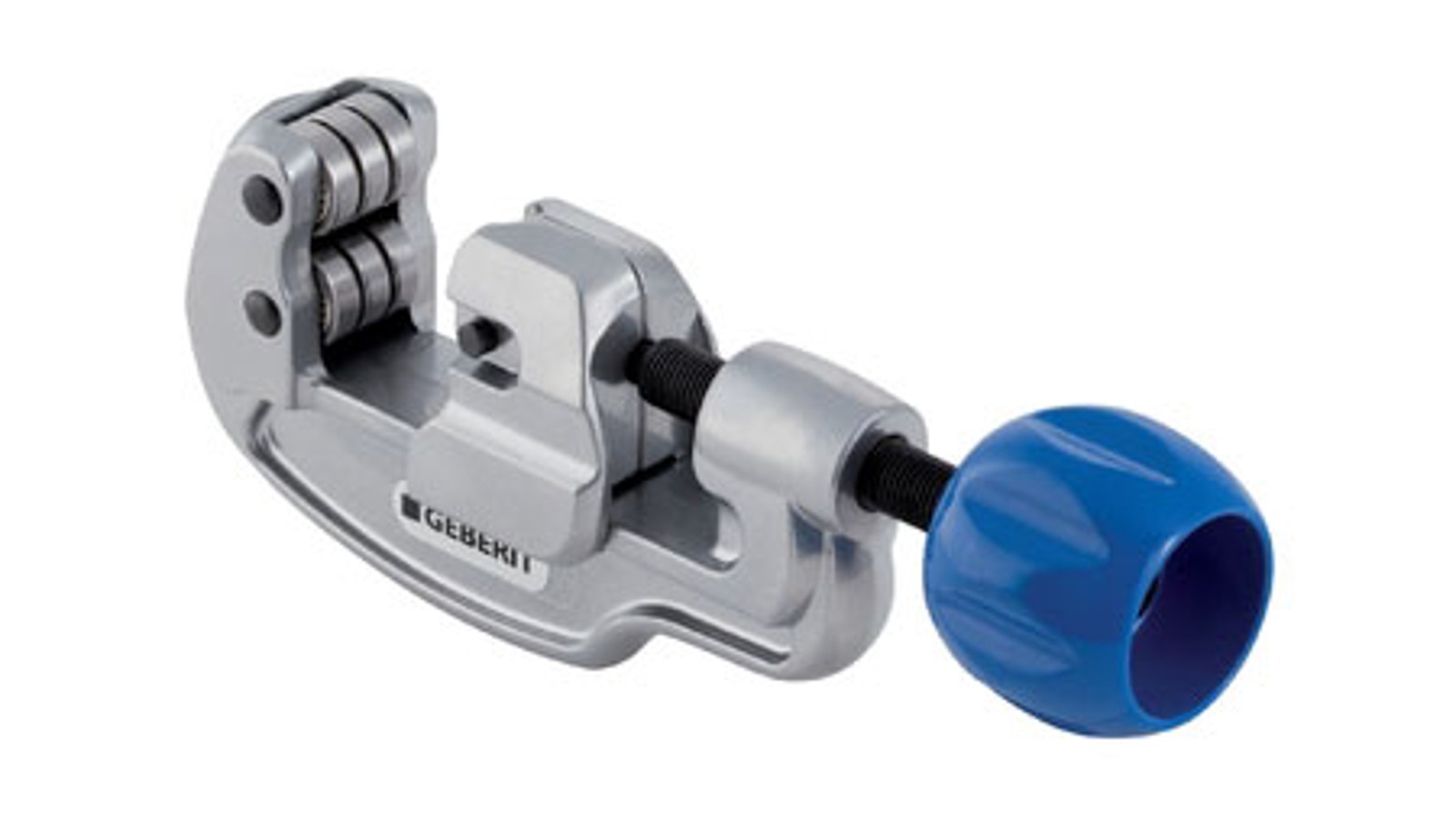

Os corta-tubos e as tesouras corta-tubos da Geberit são as ferramentas ideais para cortar tubagens multicamadas e metálicas no comprimento exato necessário, sem rebarbas.

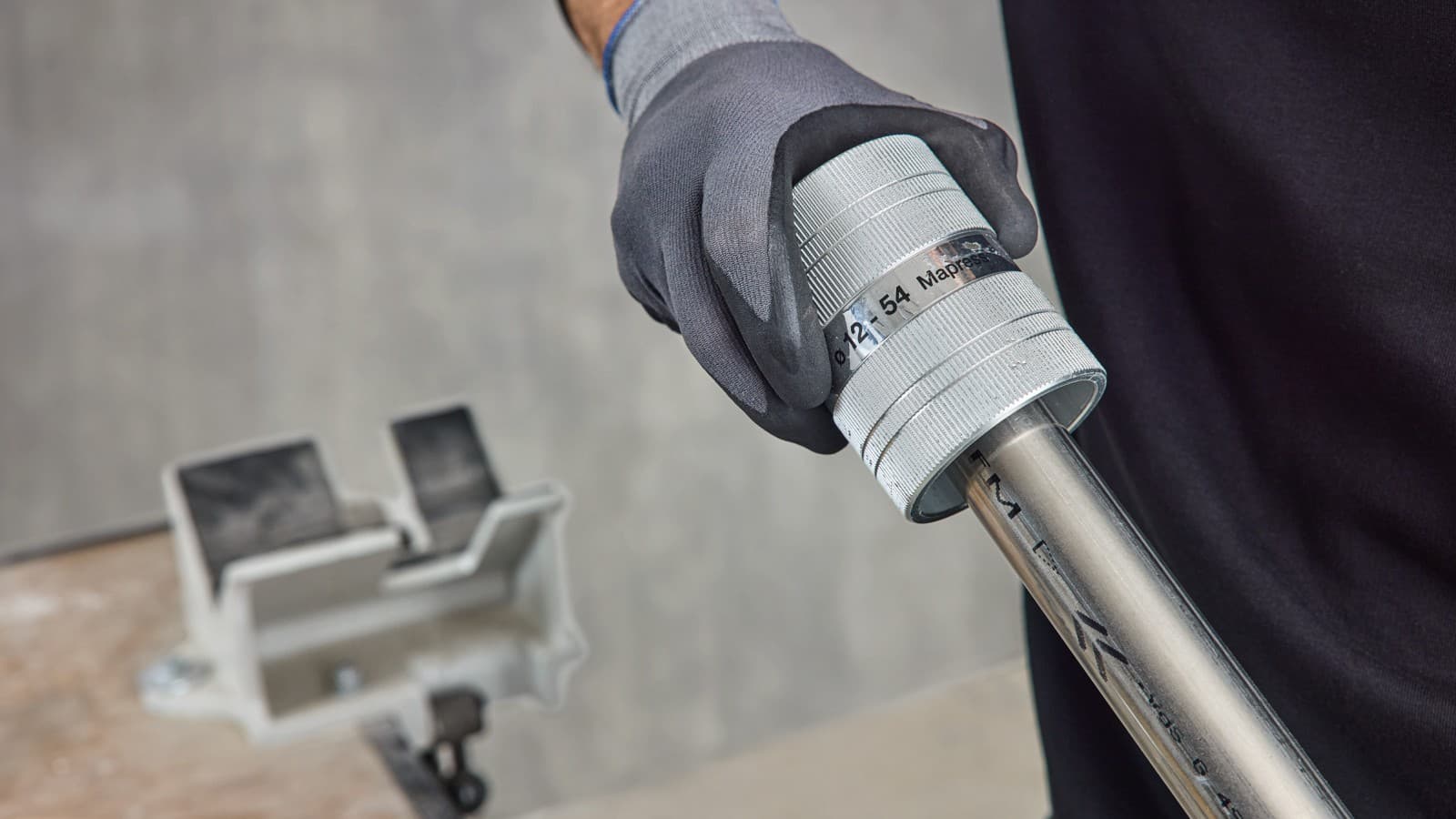

Rebarbamento e calibração de tubagens
Após o corte na medida certa, pode ser utilizada a ferramenta de calibração para remover rebarbas e calibrar as extremidades da tubagem: um passo fundamental para obter uma ligação segura e estanque.

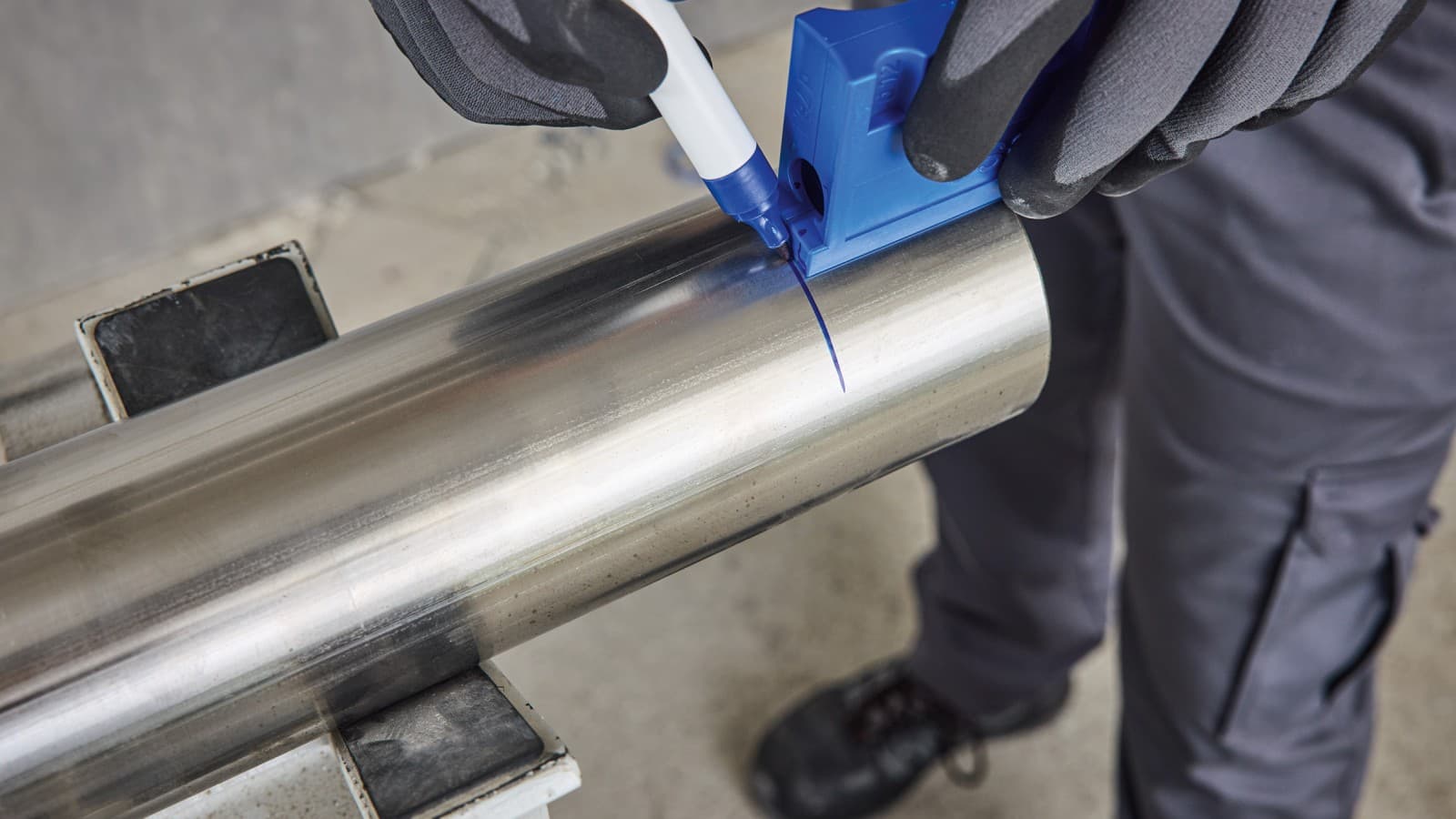

Marcação da profundidade de inserção
O molde para marcação de distância de inserção Geberit Mapress permite marcar todas as dimensões de tubagem, desde d12 a d108. Isto garante que o tubo permanece à profundidade de inserção necessária durante a compressão.

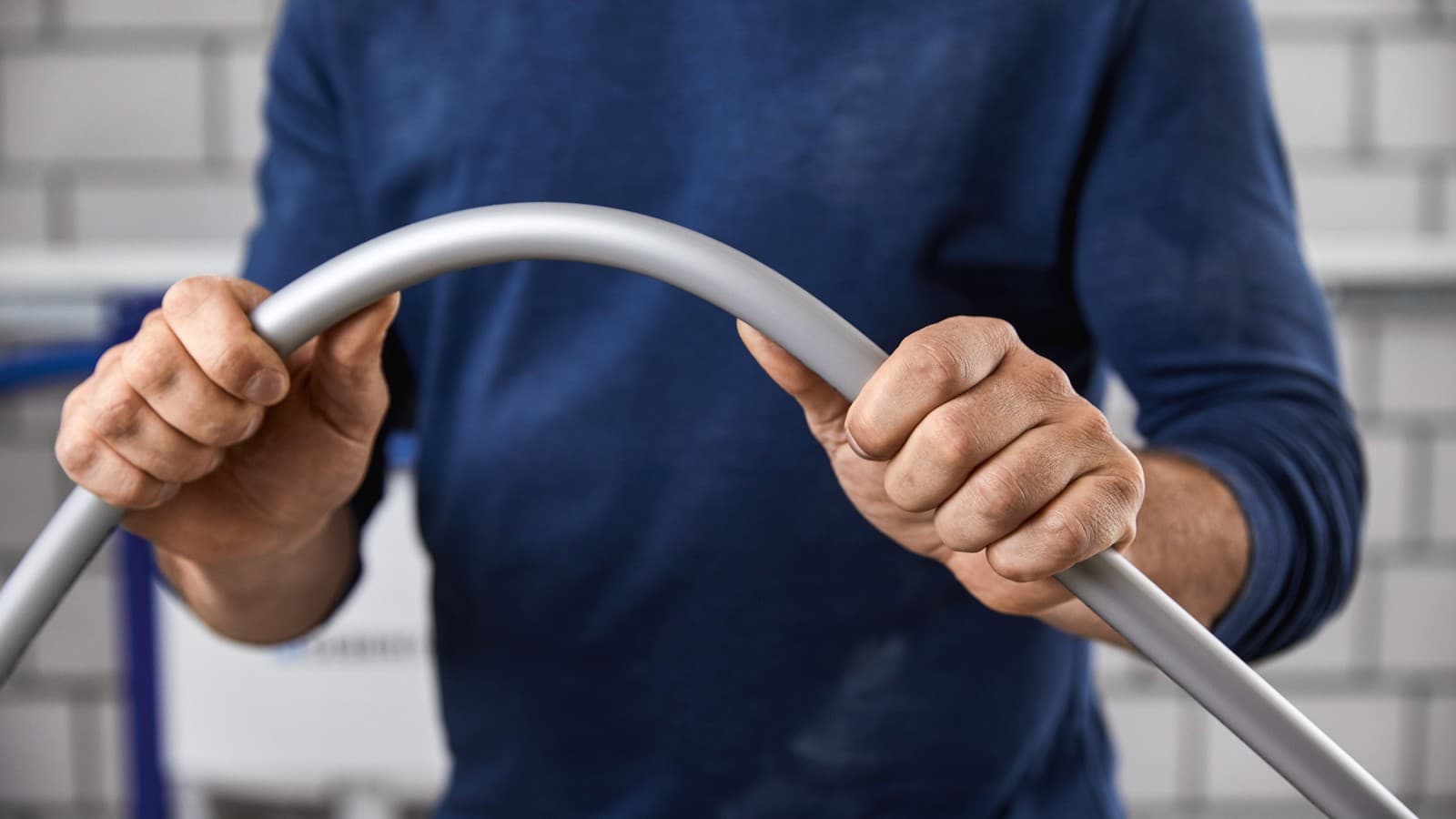

Curvamento de tubos
No caso de raios de curvatura grandes, é possível curvar manualmente, de forma rápida, fácil e flexível, tubos multicamadas de diâmetros mais pequenos – sem necessidade de ferramentas adicionais.
As ferramentas de curvatura devem ser utilizadas para tubos de diâmetros maiores ou quando são necessários ângulos de curvatura exatos. Estas permitem um processamento preciso, repetível e que preserva o material, especialmente em instalações mais complexas.

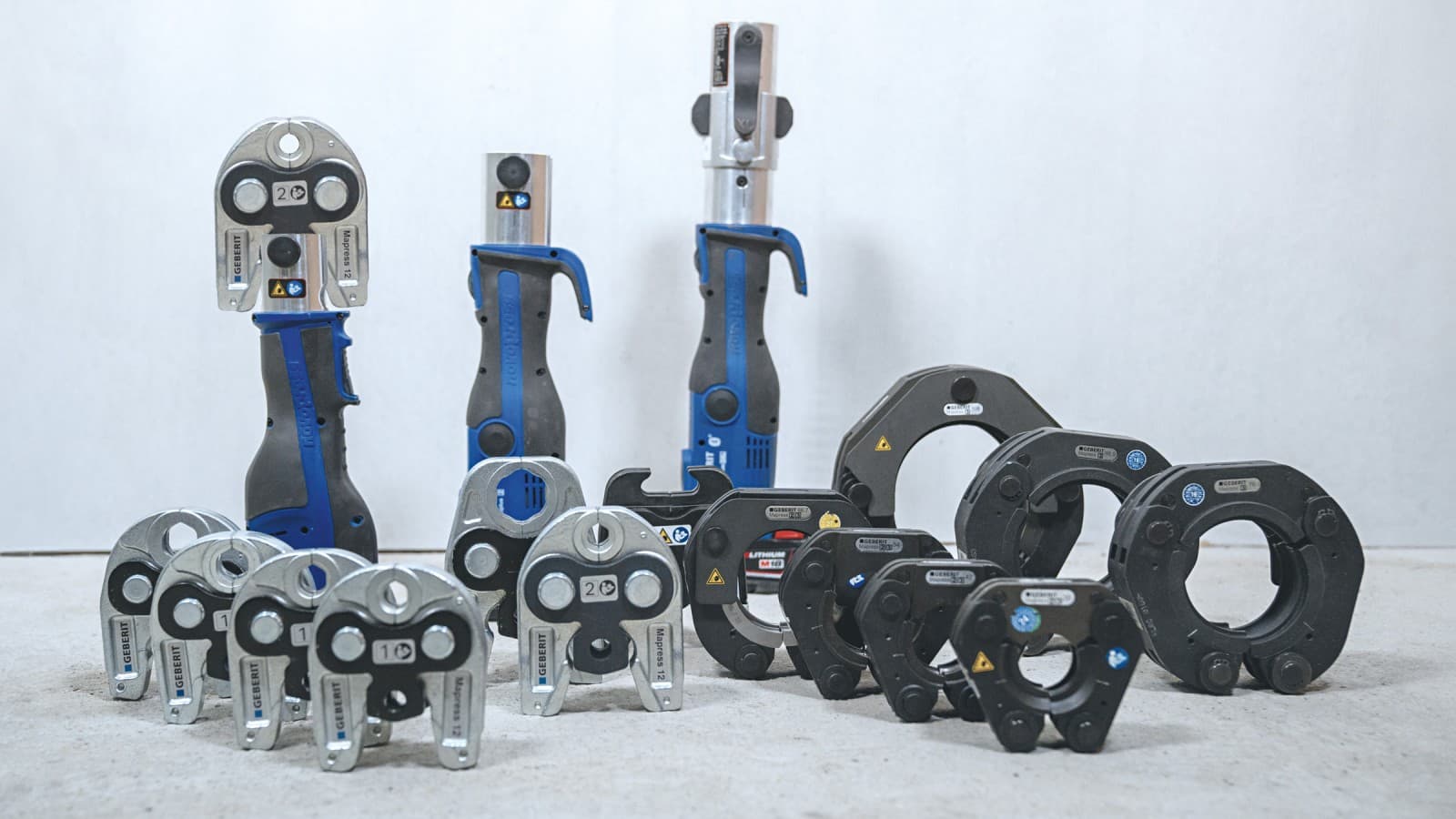

Ferramentas de compressão
Tecnologia eficiente de união por compressão para instalações modernas
As máquinas de compressão Geberit foram desenvolvidas especificamente para realizar uma compressão segura e em conformidade com as normas em sistemas de tubagem. Destacam-se pela sua fiabilidade, pela elevada força de compressão e pela compatibilidade com diversas mandíbulas e colares de compressão.

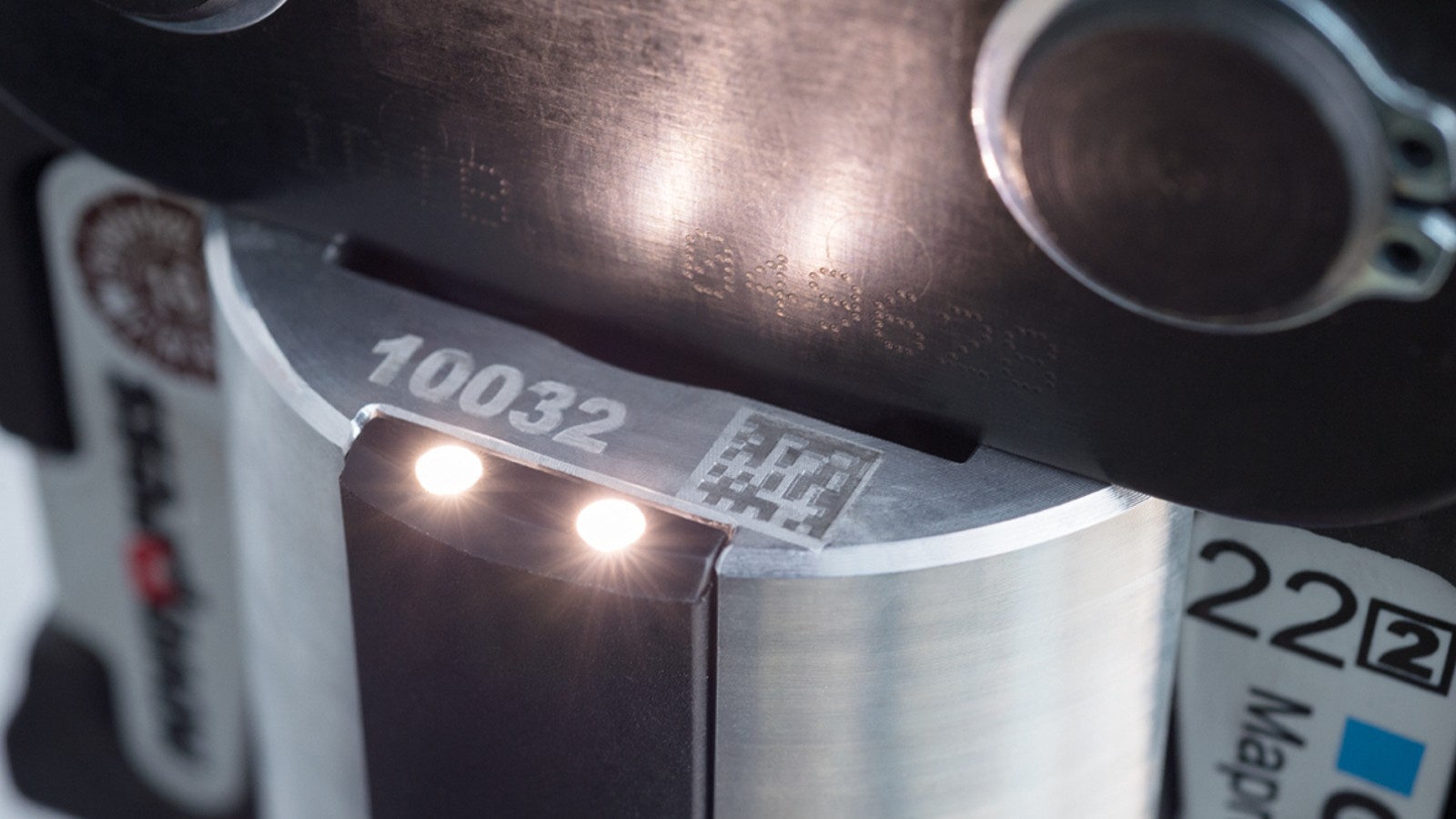

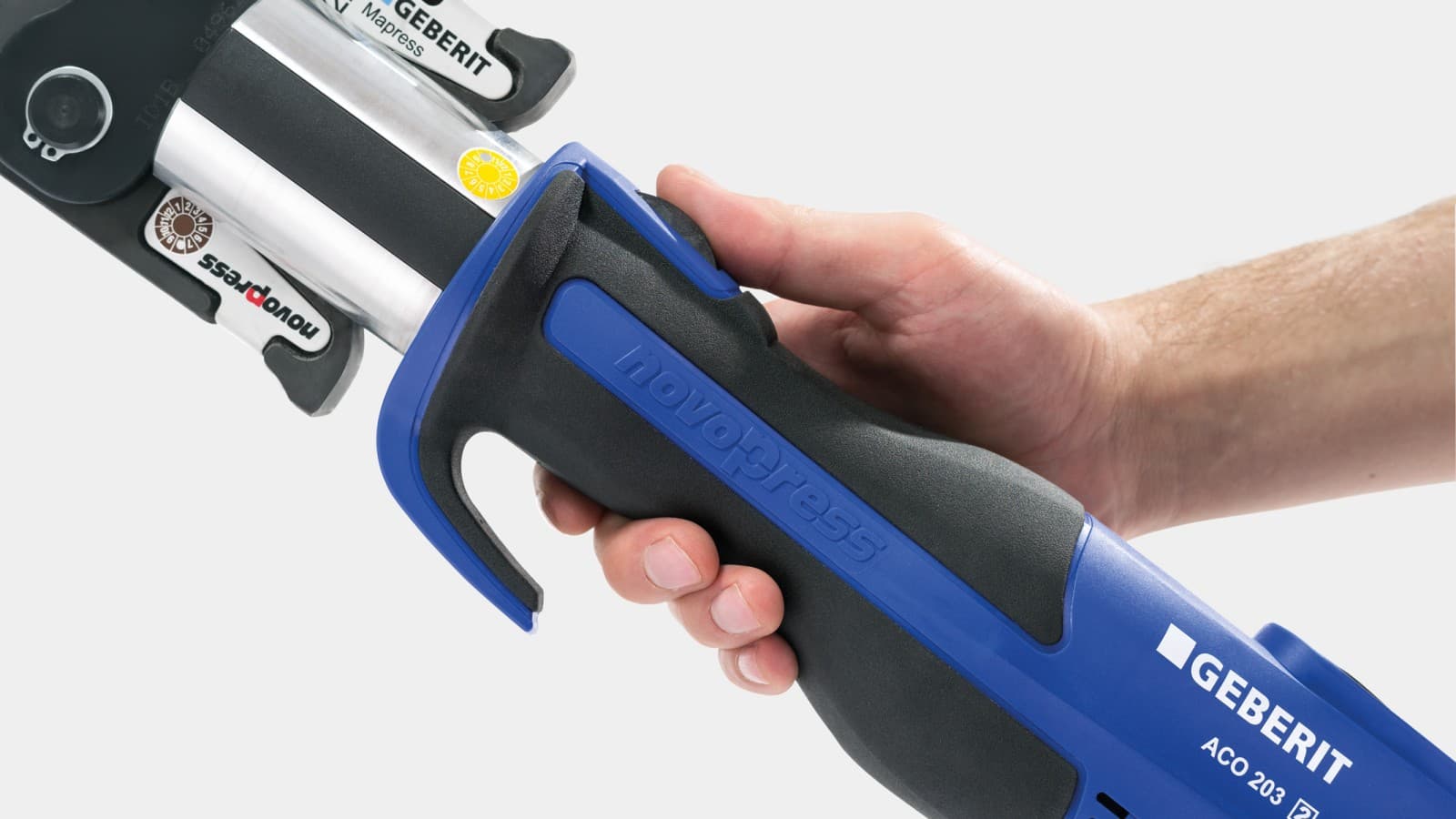

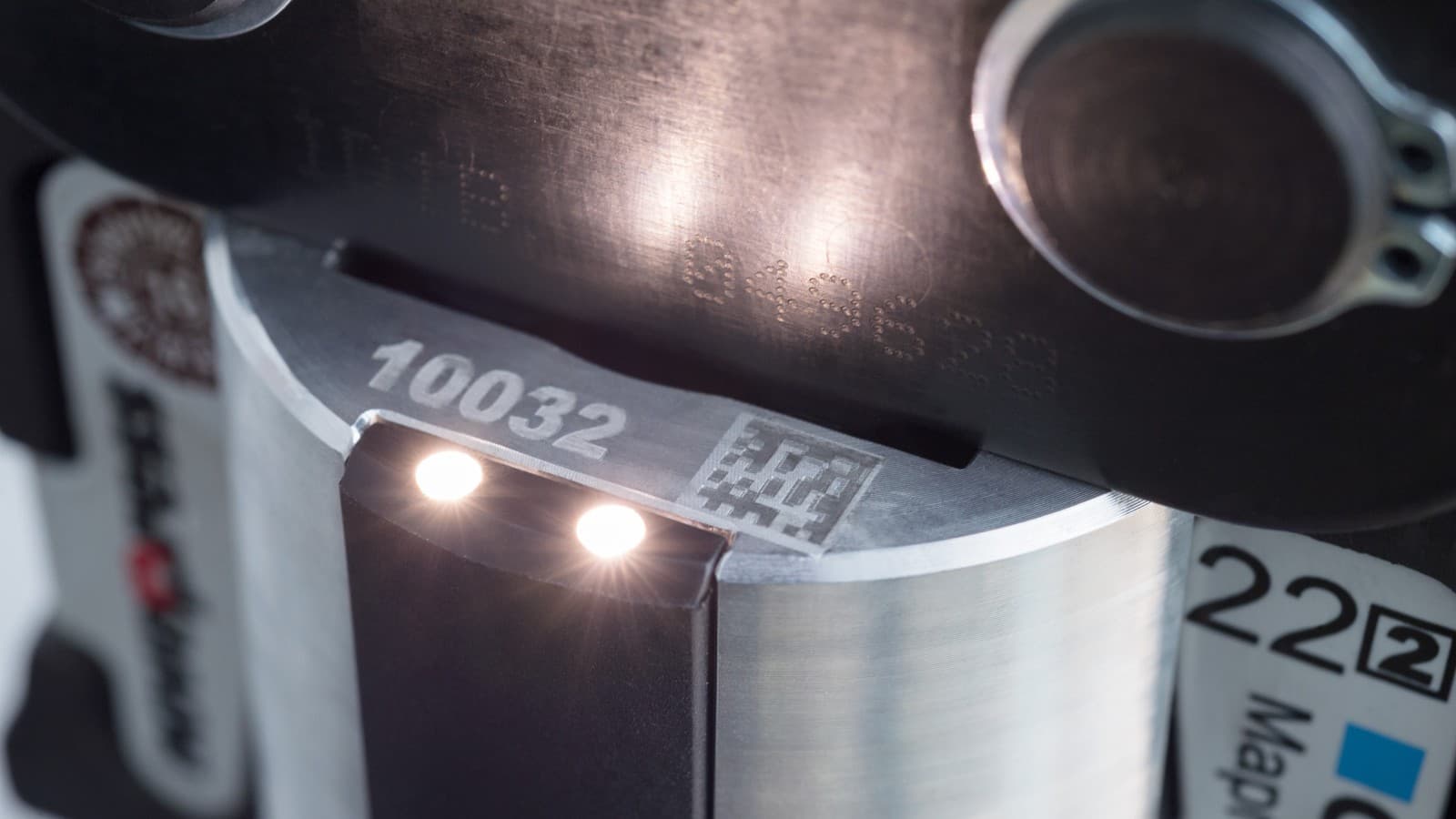

O seu design robusto, a facilidade de manuseamento e as luzes LED integradas tornam-nas ideais para o uso diário em obras. O motor sem escovas requer pouca manutenção.

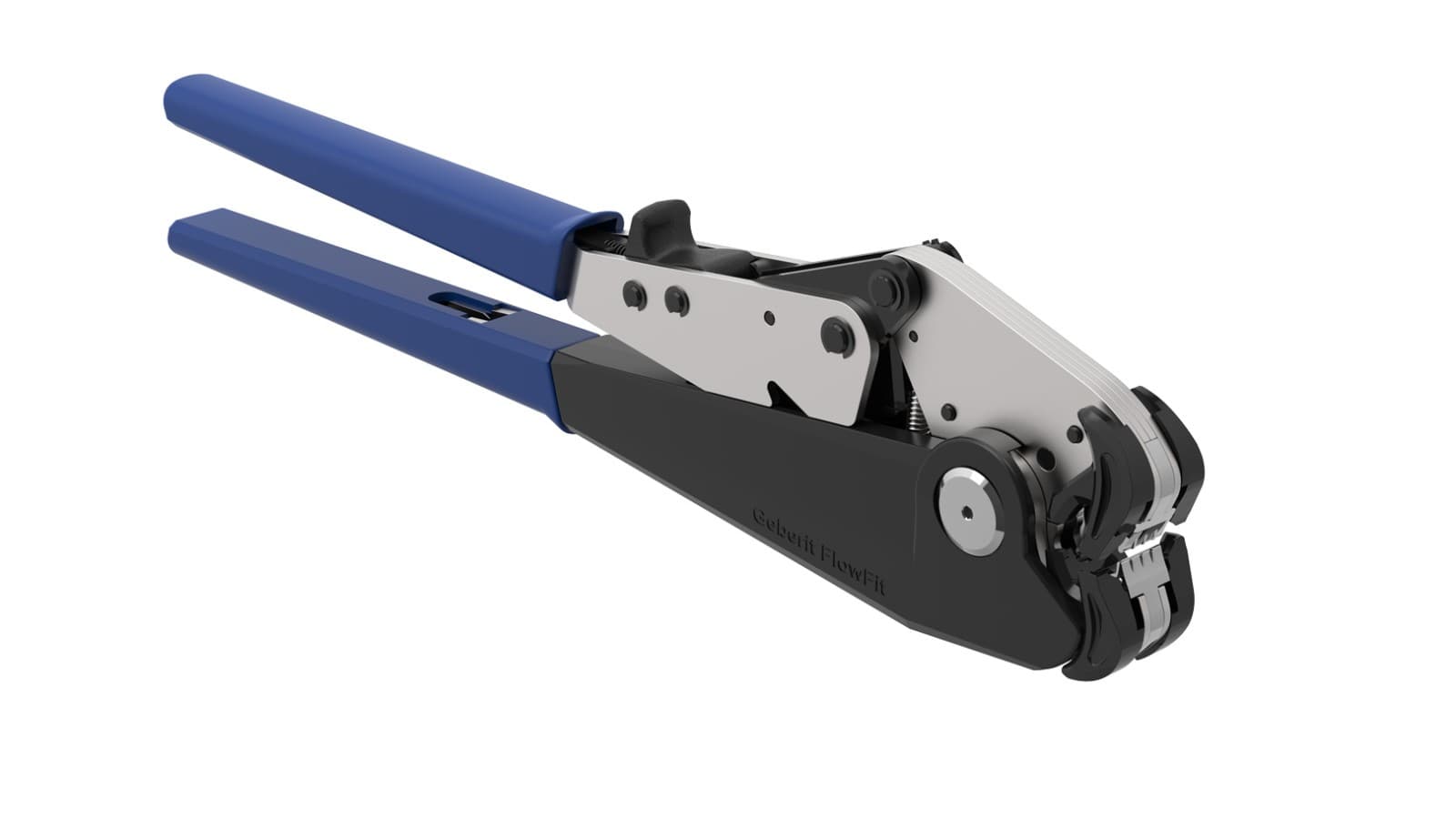

Alicates de compressão manuais
Pode utilizar os nossos alicates de compressão manuais para prensar rapidamente o sistema de tubagem Geberit Mepla até à dimensão d40 sem recorrer à eletricidade – ideais para uma utilização versátil em estaleiros de construção.
Ferramentas de compressão para compatibilidade [1]: Geberit ACO 103plus
A Geberit ACO 103plus é uma ferramenta de compressão hidráulica a bateria, com um peso de 1,7 kg, concebida para trabalhar de forma fiável todos os sistemas de compressão Geberit compatíveis [1].
É adequada para sistemas multicamadas (ML) até d40 e para o Geberit Mapress até d35.
![Ferramenta de compressão Geberit ACO 103plus [1]](/_next/image/?url=https%3A%2F%2Fwww.geberit.pt%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-aco-103-1600-900.jpg&w=3840&q=75 "Ferramenta de compressão Geberit ACO 103plus [1]")
Ferramentas de compressão para compatibilidade [2]:

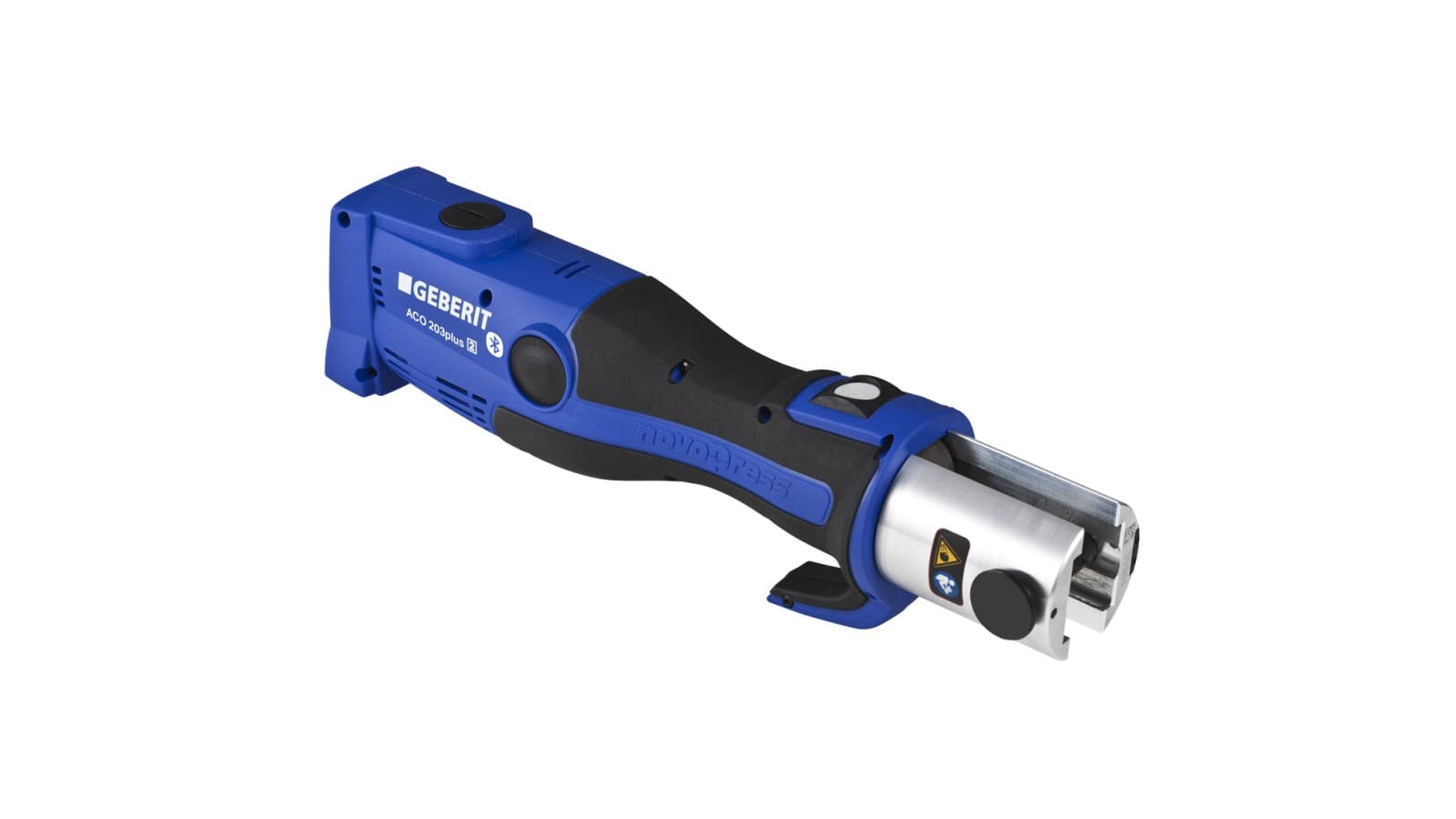

Geberit ACO 203plus

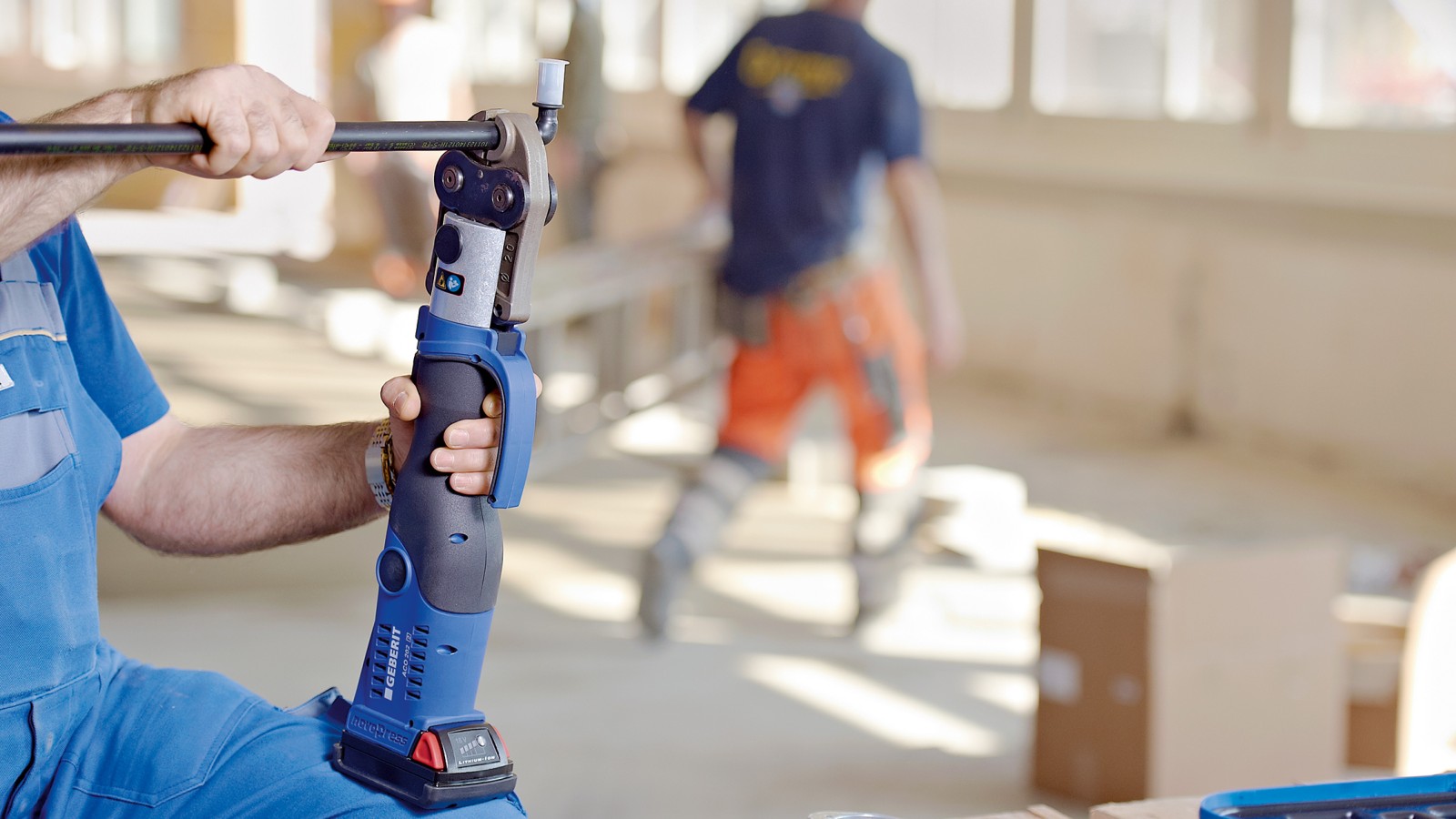

A Geberit ACO 203plus é uma ferramenta de compressão a bateria de fácil manutenção; pesa 2,8 kg e permite realizar prensagens em diâmetros maiores quando utilizada com os acessórios de compressão compatíveis [2]. É adequada para sistemas ML até d75 e para Geberit Mapress até d54.

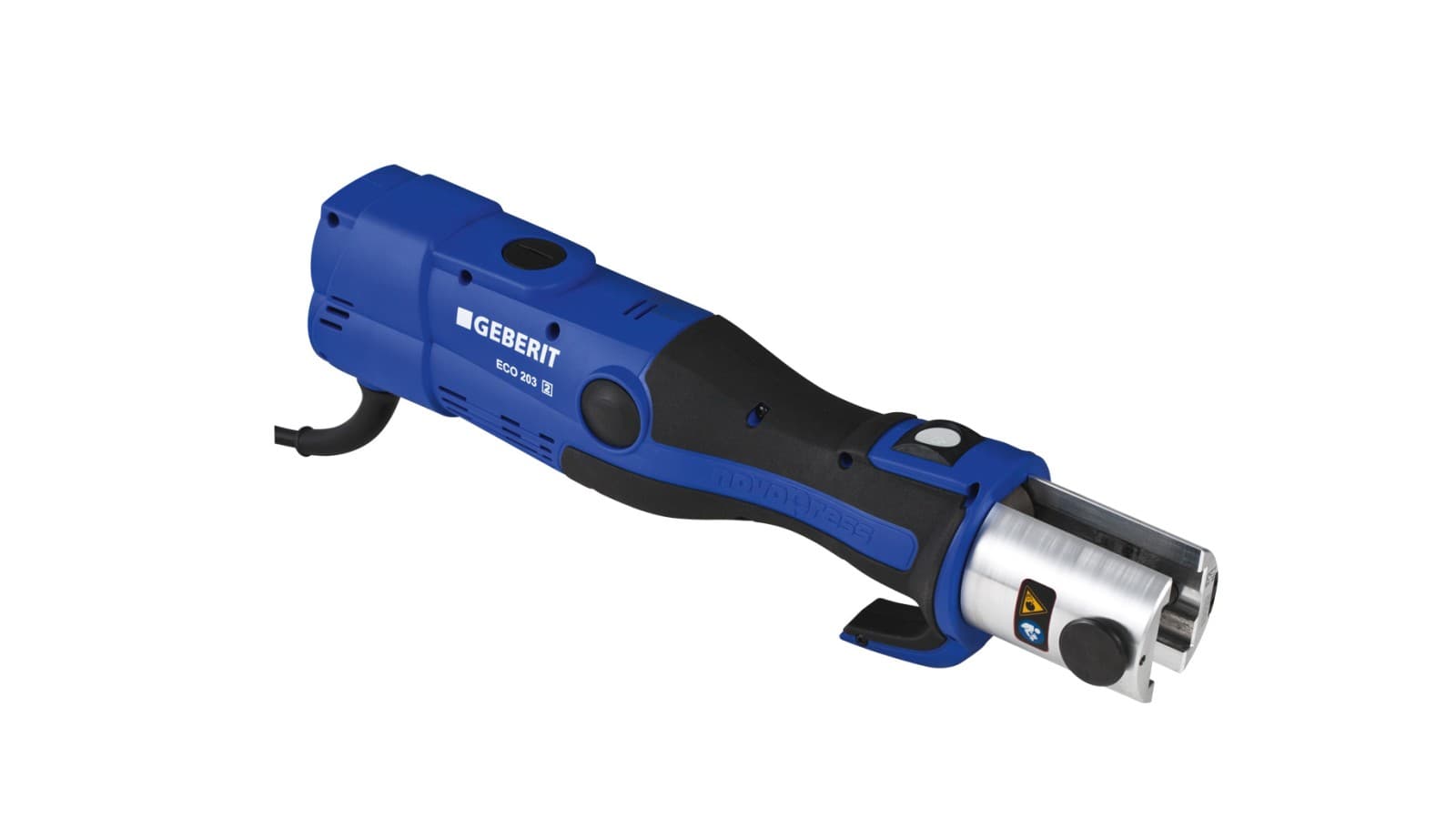

Geberit ECO 203
A Geberit ECO 203 funciona ligada à rede elétrica, pesa 3,3 kg e é utilizada com os acessórios de compressão compatíveis [2]. É adequada para sistemas ML até d75 e para Geberit Mapress até d54.

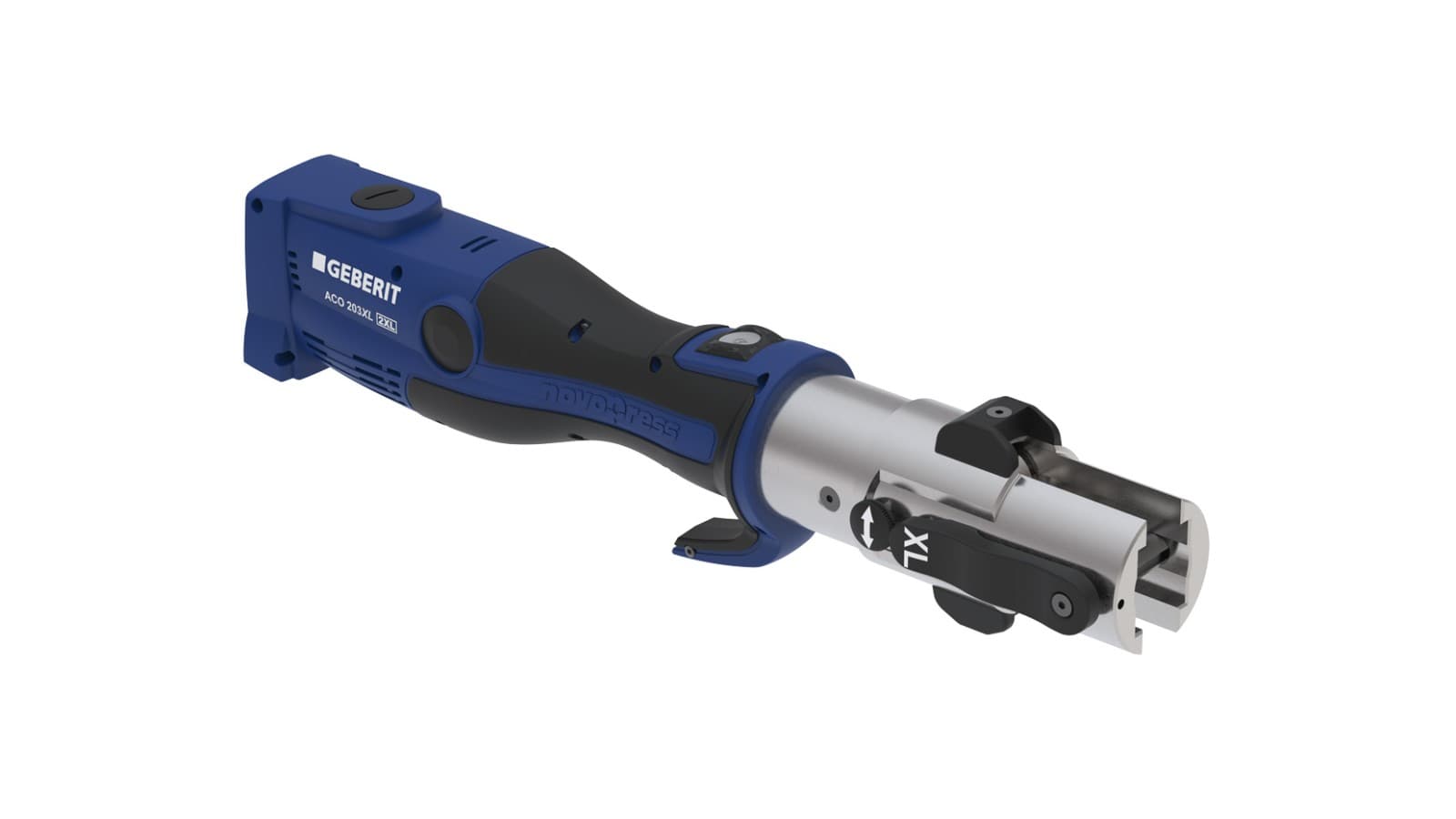

Ferramenta de compressão para compatibilidade [2XL]: Geberit ACO 203XLplus
A Geberit ACO 203XLplus permite comprimir tubos Geberit Mapress com diâmetros de d76,1 a d108, utilizando os colares de compressão adequados. Esta ferramenta funciona a bateria e pesa 3,8 kg.
Aplicação NovoCheck
A aplicação NovoCheck é uma forma prática de monitorizar as suas ferramentas de compressão Geberit através de um smartphone ou tablet. Pode ligar as ferramentas através da interface Bluetooth® integrada e consultar em tempo real toda a informação necessária: desde dados e verificações da ferramenta até ajustes, registo de atividade, documentação da compressão e relatórios. Isto torna o seu trabalho nas obras mais eficiente, transparente e seguro.
Descarregar a aplicação
Mandíbulas de compressão / colares de compressão

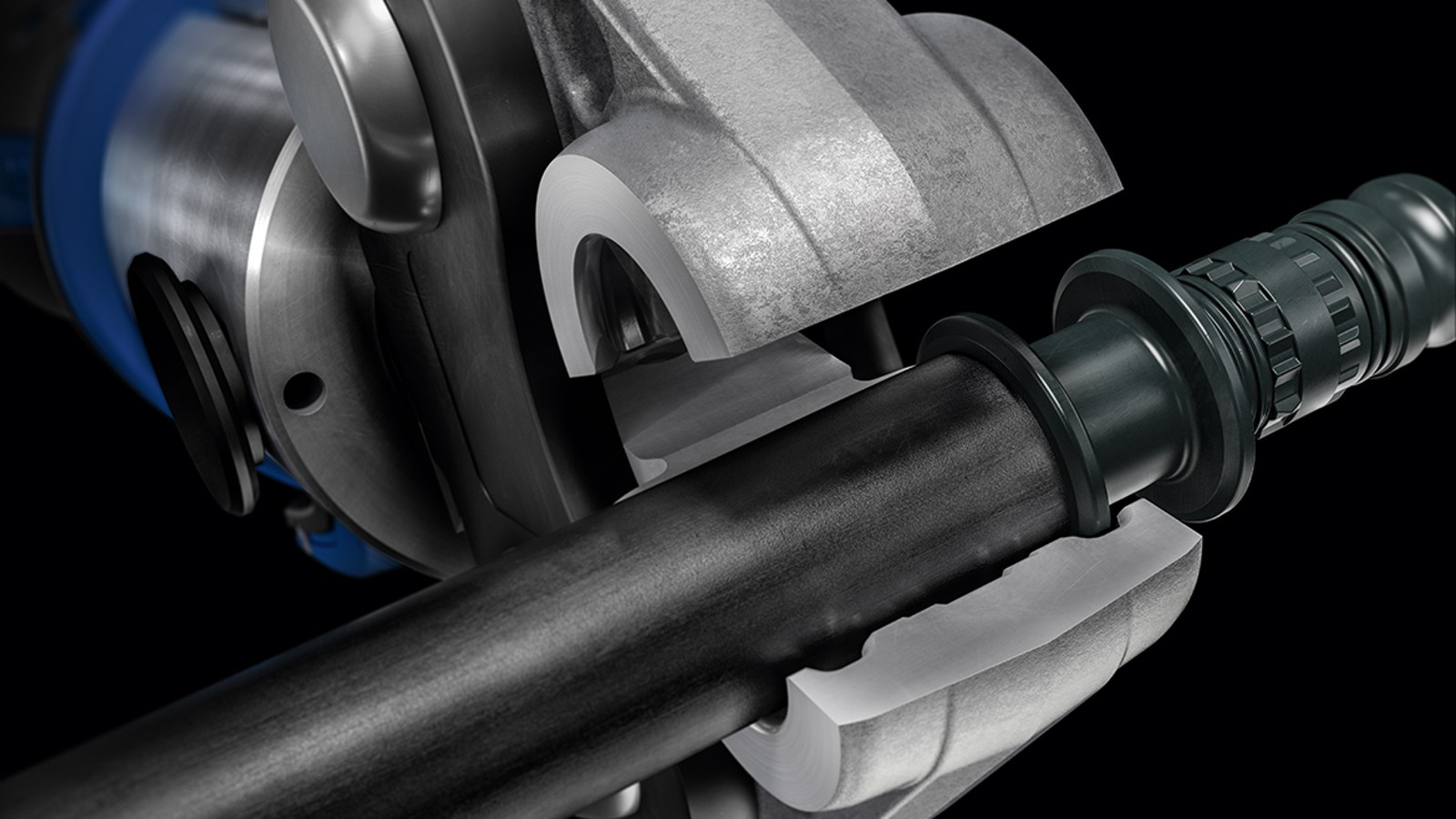

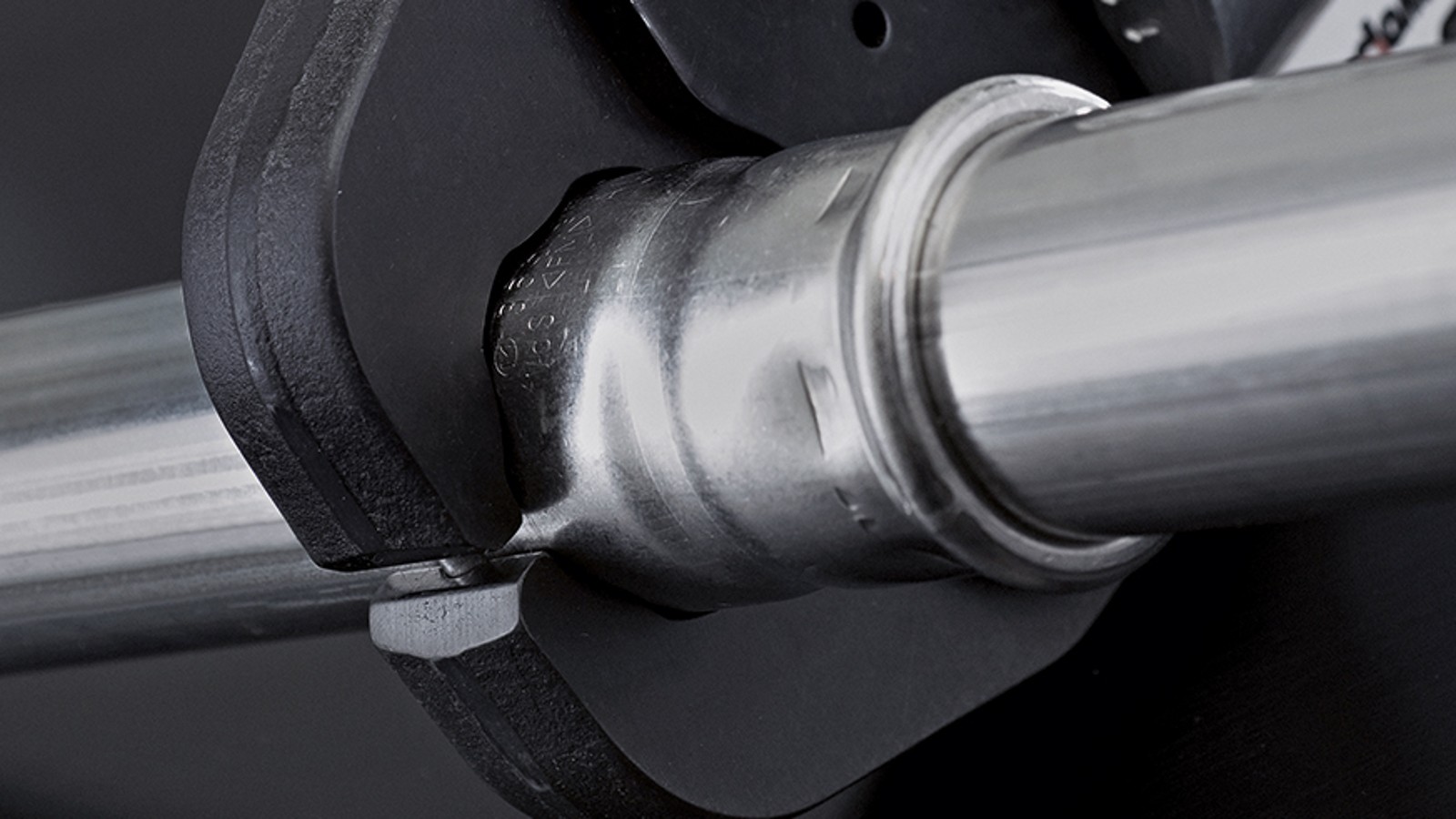

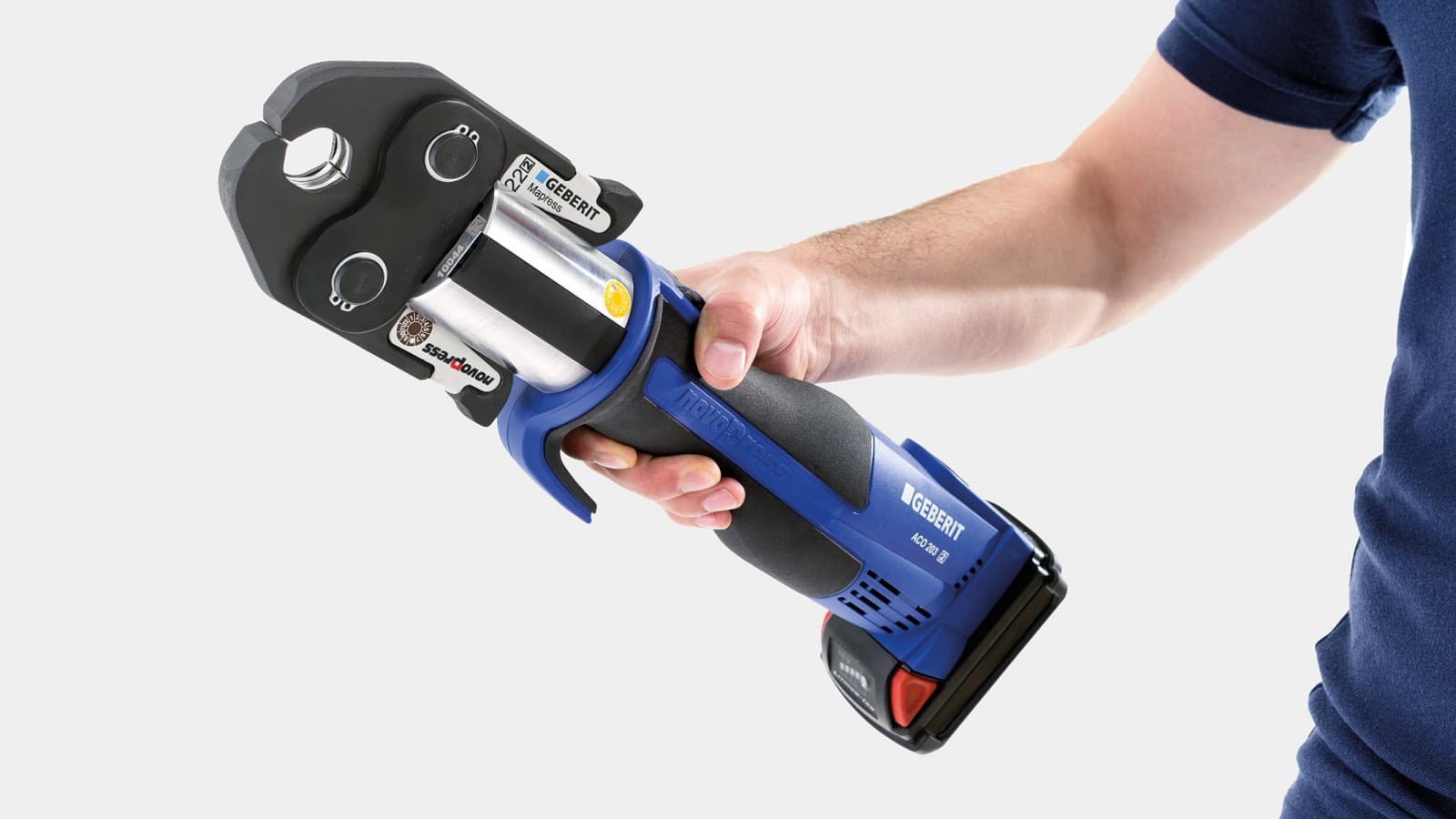

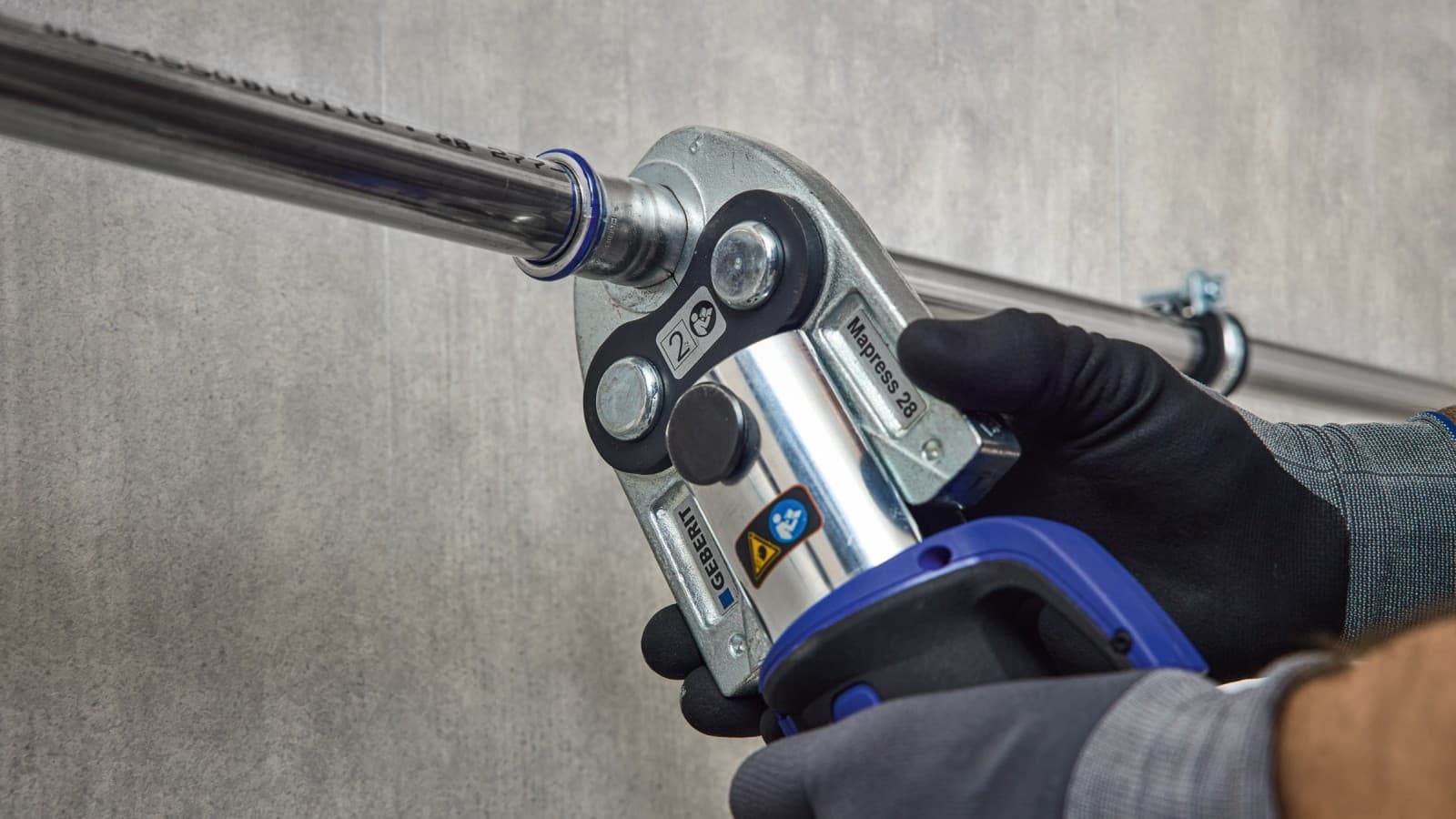

Mandíbulas de compressão Geberit
As mandíbulas de compressão Geberit, que não requerem manutenção, garantem uma distribuição uniforme da força ao longo da sua vida útil e permanecem em ótimas condições mesmo sob utilização intensa, graças à sua superfície resistente à corrosão.
Dispensam manutenção graças a uma inspeção simples: o Geberit PowerTest permite verificar, de forma rápida e fiável, se as mandíbulas de compressão atingiram o fim da sua vida útil, eliminando a necessidade de manutenções anuais demoradas.

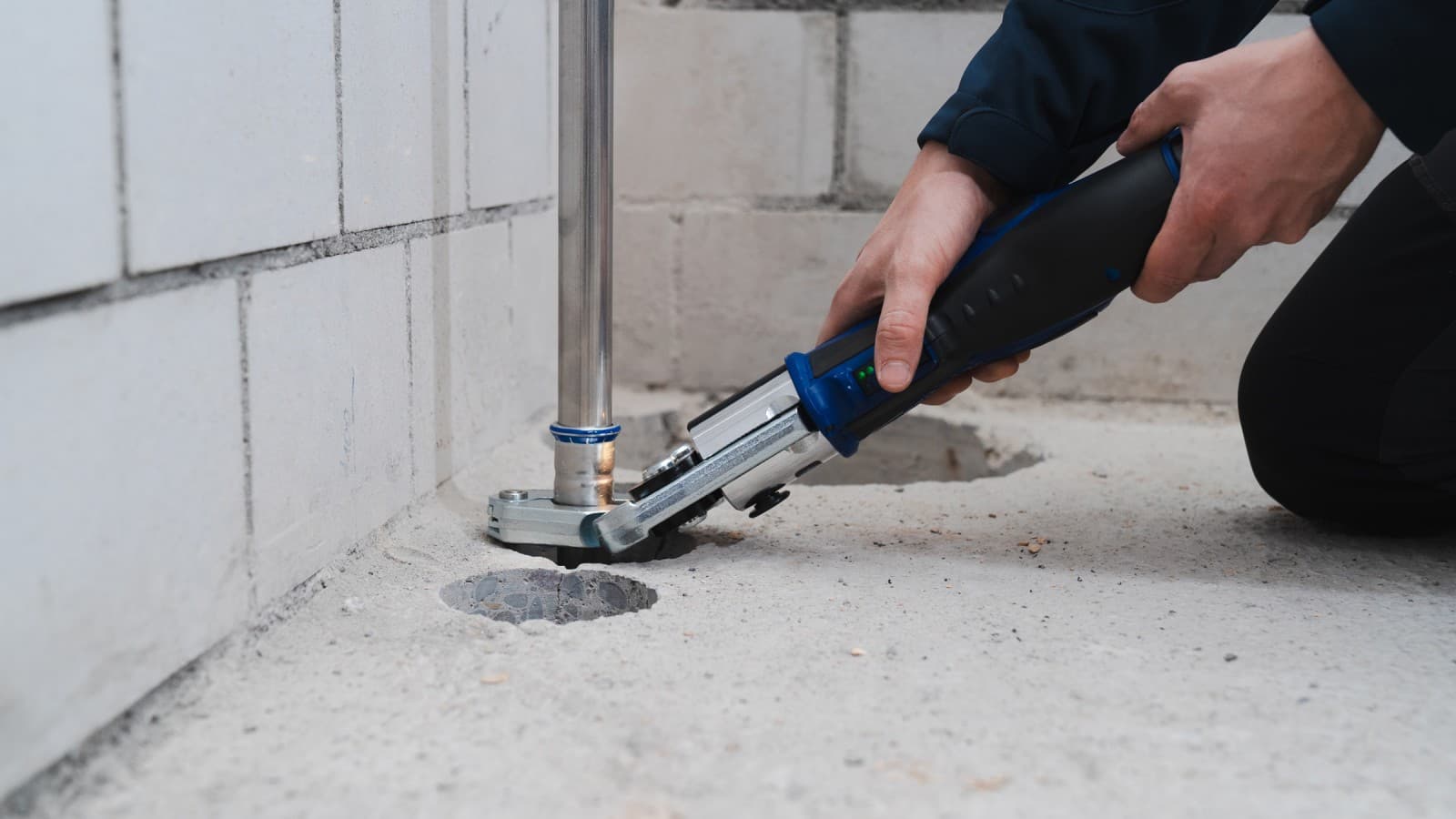

Colares de compressão orientáveis Geberit
Os colares de compressão orientáveis são a solução ideal para tubagens Geberit Mapress até d35 quando o espaço é reduzido. Basta colocar os colares de compressão compactos diretamente sobre os acessórios e orientá-los até 180°. São compatíveis com as ferramentas de compressão das categorias [1] e [2].

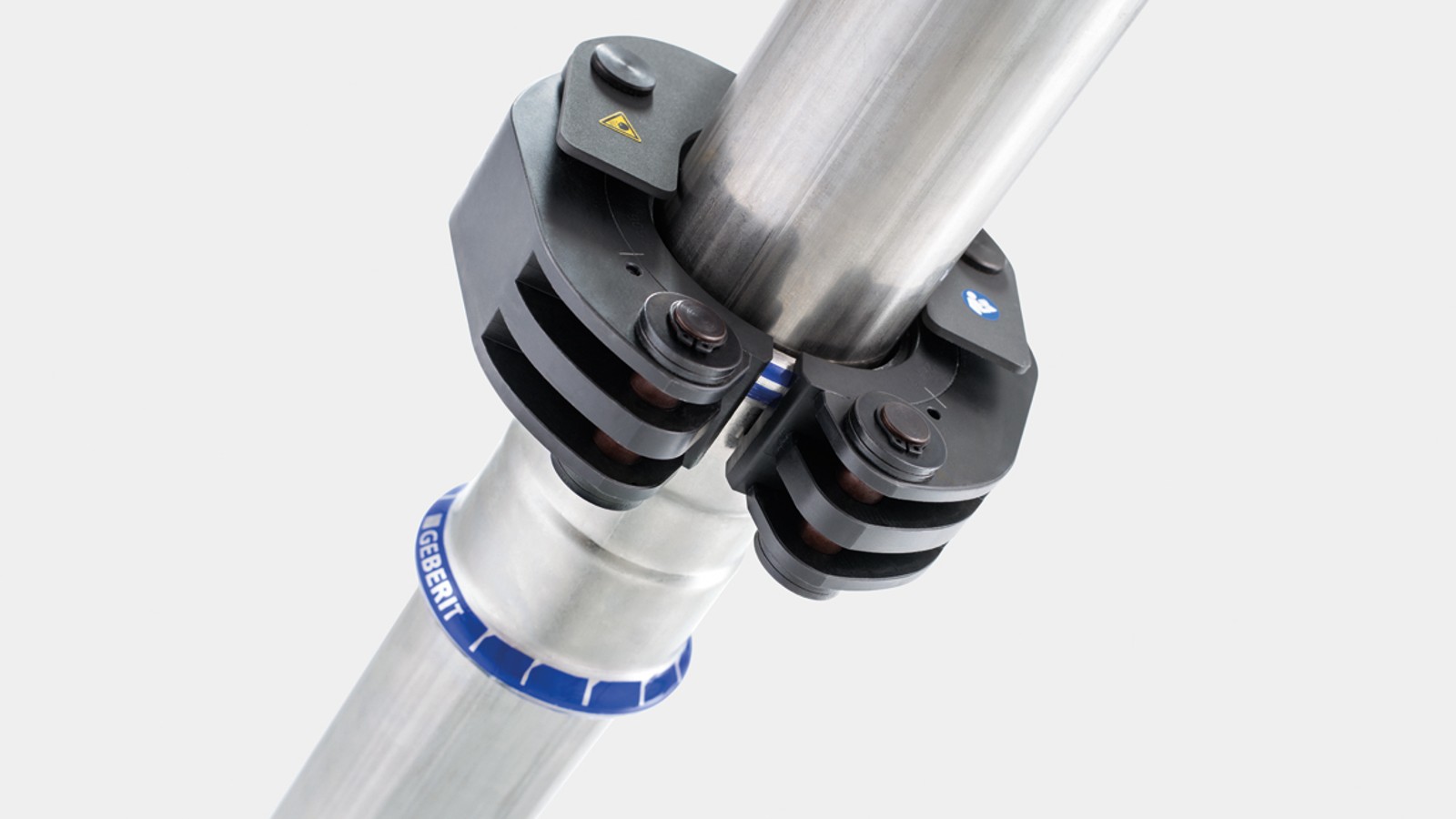

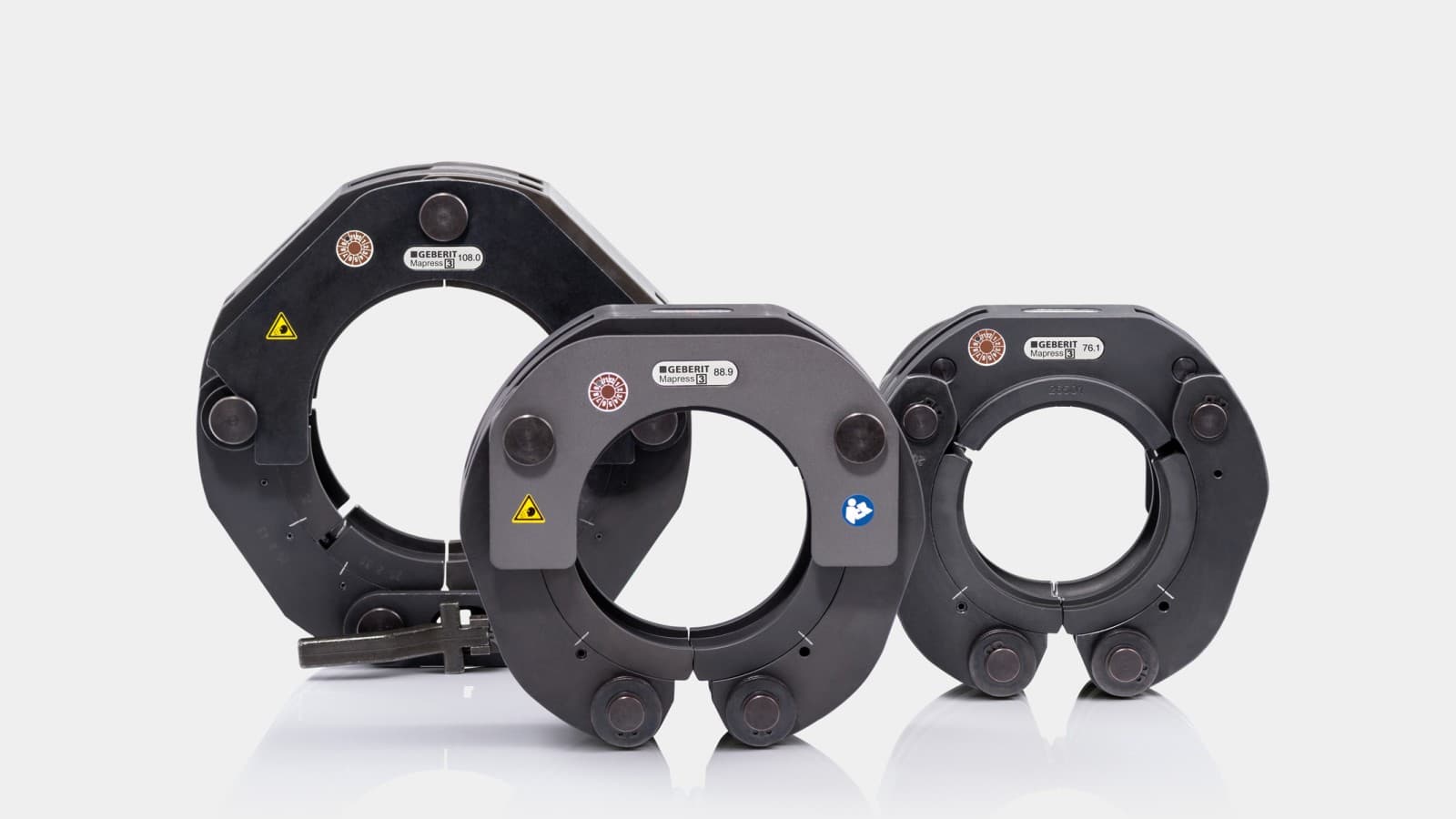

Colares de compressão para grandes dimensões: simples e seguros
É necessário utilizar colares de compressão em vez de mandíbulas de compressão ao comprimir tubos Geberit Mepla com diâmetro igual ou superior a 63 e tubos Geberit Mapress com diâmetro igual ou superior a 42. Graças ao seu mecanismo de fecho rápido integrado, os nossos colares de compressão fixam-se com segurança aos acessórios de compressão, independentemente da posição do tubo. Isto facilita a sua utilização e garante a segurança, mesmo em espaços reduzidos.
Os colares de compressão e as mandíbulas adaptadoras da Geberit requerem cuidados e manutenção periódicos para garantir um funcionamento fiável a longo prazo.
Manutenção

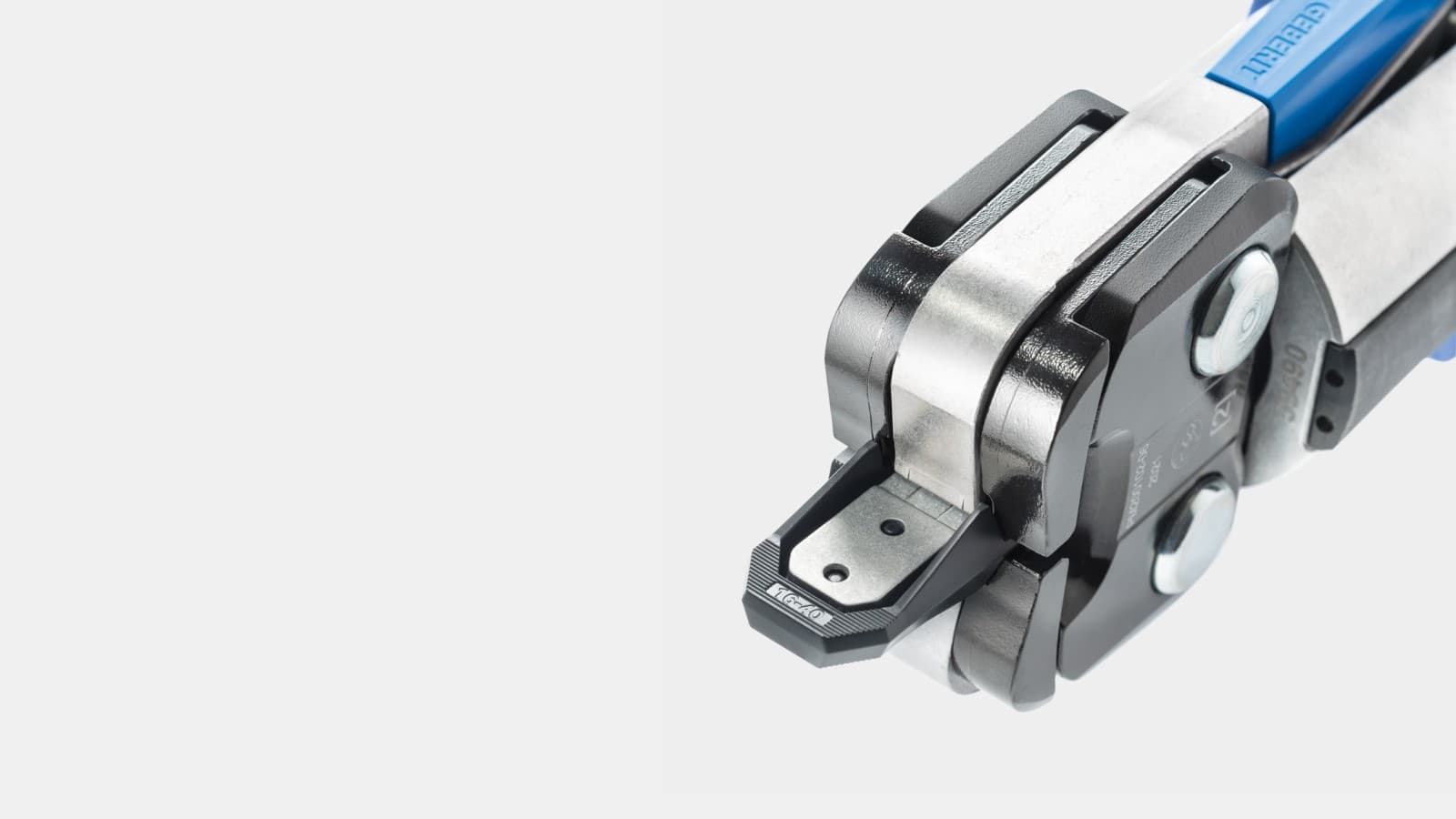

Geberit PowerTest
O Geberit PowerTest oferece-lhe uma forma rápida e fiável de verificar o estado das suas mandíbulas de compressão Geberit. Basta aplicar a compressão na peça de teste e o resultado indicará imediatamente se a pinça continua apta para uma utilização segura.
O teste varia consoante o sistema:
- Geberit Mapress e Geberit Mepla: se a cor mudar, a força de compressão foi a correta.
O Geberit PowerTest ajuda a melhorar a segurança nas obras e permite realizar ligações permanentemente estanques, em conformidade com as instruções de instalação.
- Manual do utilizador do PowerTest para Geberit Mapress e Geberit Mepla
Manutenção e assistência técnica das ferramentas de compressão Geberit
A Geberit dispõe de pontos de assistência locais para realizar uma manutenção anual rápida e profissional das ferramentas de compressão Geberit:
Visão geral das ferramentas para os diferentes sistemas de tubagem Compatibilidade das ferramentas de compressão: para máxima segurança e fiabilidade
As classificações de compatibilidade [1], [2], [2XL] e [4] indicam quais as ferramentas de compressão que podem ser utilizadas de forma segura e fiável com quais mandíbulas ou colares de compressão. Isto significa que os acessórios da ferramenta só se encaixam em dispositivos da mesma classe de compatibilidade.
Esta identificação clara na interface garante a utilização correta das ferramentas e uma compressão fiável dos acessórios, de acordo com as instruções de instalação.
Além disso, permite identificar quais os diâmetros de tubagem que podem ser trabalhados com cada classe de compatibilidade. Isto assegura a correspondência correta de todos os componentes para obter ligações permanentemente estanques.
Resumo de ferramentas para Geberit Mepla

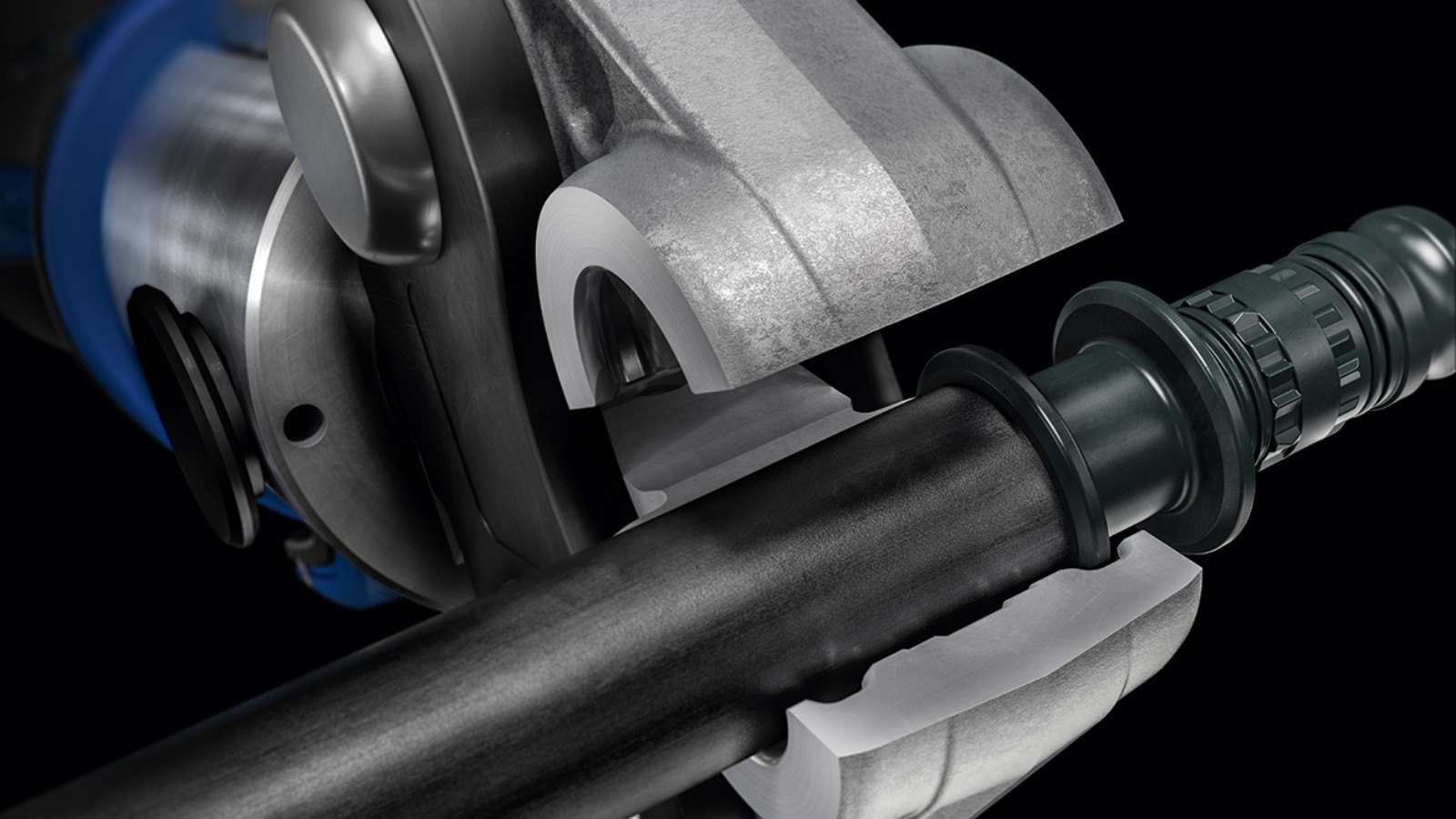

Ferramentas de compressão para Geberit Mepla
O Geberit Mepla foi o primeiro sistema de tubagem multicamadas do mercado e comprovou a sua eficácia.
Visão geral da compatibilidade
| d16 | d20 | d26 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Alicates de compressão manual Geberit Mepla | |||||||||
| Compatibilidade [1] Geberit ACO 103plus | Mandíbula de compressão Geberit Mepla [1] | ||||||||
| Compatibilidade [2] Ferramenta de compressão manual Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mandíbula de compressão Geberit Mepla [2] | ||||||||
| Compatibility [2] Ferramenta de compressão manual Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Colar de compressão Geberit Mepla [2] Geberit ZB 203 ou ZB 203A mandíbula adaptadora [2] |
Resumo de ferramentas para Geberit Mapress
Ferramentas de compressão para Geberit Mapress
O Geberit Mapress já permitiu que várias gerações de canalizadores abandonassem técnicas de ligação complexas em favor de acessórios de compressão simples e seguros.
Visão geral da compatibilidade
| d12 | d15 | d18 | d22 | d28 | d35 | d42 | d54 | d66.7 | d76.1 | d88.9 | d108 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Compatibilidade [1] Geberit ACO 103plus | Mandíbula de compressão Geberit Mapress [1] | ||||||||||||
| Compatibilidade [2] Ferramenta de compressão manual Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mandíbula de compressão Geberit Mapress [2] | ||||||||||||
| Compatibilidade [2] Ferramenta de compressão manual Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Colar de compressão Geberit Mapress [2] [3] Geberit ZB 203 ou mandíbula adaptadora ZB 203A [2] | ||||||||||||

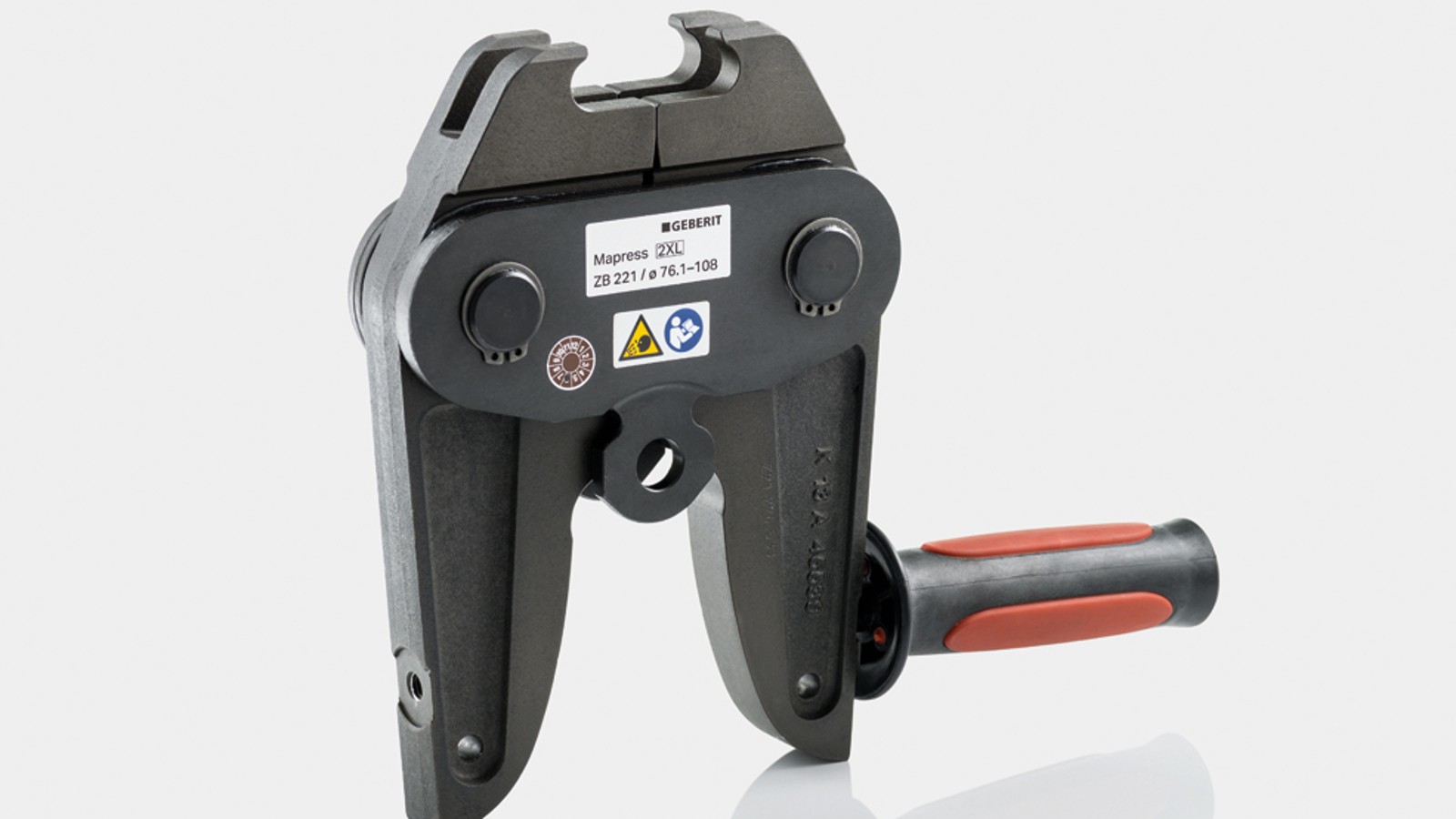

| Compatibilidade [2XL] Geberit ACO 203XLplus | Colar de compressão Geberit Mapress [2XL] / [3] Geberit Mapress ZB 221 / ZB 222 mandíbula adaptadora [2XL] Nota: o d108 é comprimido em duas etapas. A segunda compressão é realizada utilizando a mandíbula adaptadora Geberit Mapress ZB222 [XL]. | ||||||||||||
| Compatibilidade [4] Geberit Compact CP700G | Cilindro de compressão Geberit [4] com mandíbula adaptadora [4] | ||||||||||||
| Compatibilidade [2] Geberit Compact CP700G | Cilindro de compressão [2] com mandíbulas adaptadoras Geberit [2] |
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Perguntas frequentes sobre ferramentas para sistemas de distribuição
Posso utilizar também ferramentas de outros fabricantes nos sistemas de distribuição Geberit?
É possível utilizar ferramentas de compressão de outros fabricantes, de acordo com a lista de compatibilidade. As ferramentas e os acessórios de compressão próprios da Geberit (incluindo os de marca dupla) são específicos para os respetivos sistemas Geberit e só podem ser utilizados com esses sistemas.
Utilização de equipamentos de terceiros de acordo com a lista de compatibilidade da Geberit (146 KB)
O que significa que as mandíbulas de compressão não requerem manutenção?
O facto de as mandíbulas de compressão não requererem manutenção significa que o utilizador pode realizar a manutenção periódica e os testes de funcionamento com a ajuda do Geberit PowerTest.
Posso utilizar também versões anteriores das ferramentas de compressão Geberit?
Sim, os acessórios de compressão Geberit são compatíveis com versões anteriores das ferramentas de compressão, dentro da classe de compatibilidade correspondente.
