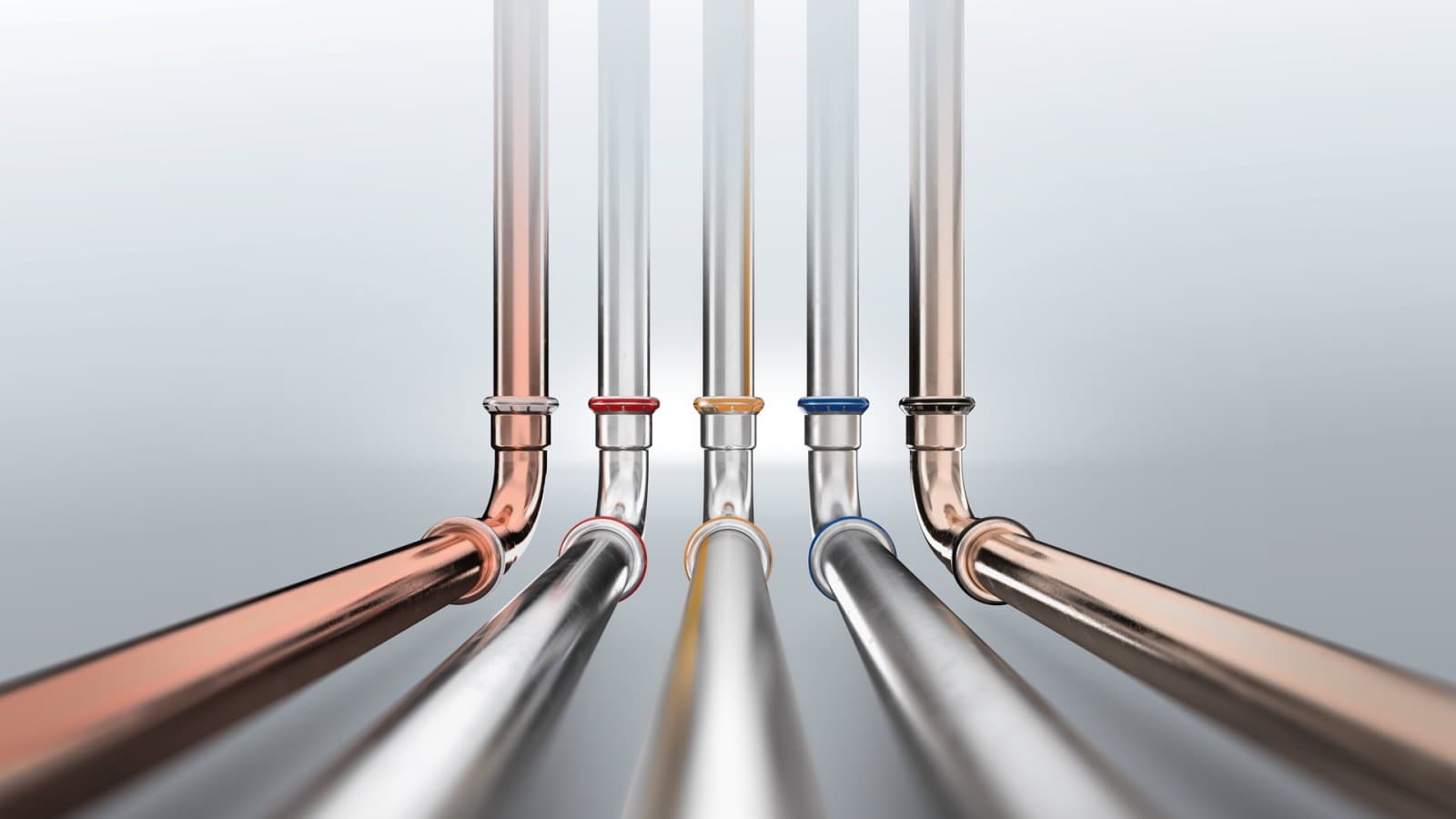

Geberit Mapress Sistema de tubagens metálicas para diversas aplicações
O Geberit Mapress é um sistema de distribuição testado e comprovado para meios líquidos e gasosos. Os tubos, vedantes e acessórios do sistema podem ser utilizados em sistemas de arrefecimento, sistemas de aquecimento, aspersores, sistemas de aquecimento por chão radiante e na indústria ou construção naval.
Encontrar o sistema de tubagens Geberit Mapress adequado para o seu projeto.
Por que escolher Geberit Mapress?
Adequado para numerosas aplicações
O sistema de união por compressão pode ser utilizado com uma grande variedade de fluidos, tanto gases como líquidos.
Homologações internacionais
A Geberit Mapress possui diversas homologações nacionais e internacionais.
Ligações fiáveis
O indicador de compressão mostra claramente se os tubos estão ligados de forma segura.
Informação clara
O indicador de compressão mostra tanto a qualidade do aço como o diâmetro.
Geberit Mapress em resumo

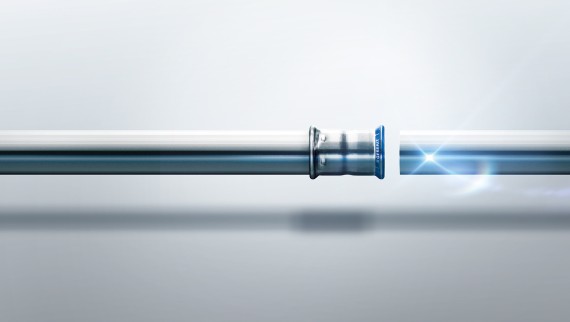

Geberit Mapress Aço Inoxidável
Desde o abastecimento de água potável, até instalações industriais complexas - o sistema Geberit Mapress Aço Inox, de união por compressão, garante variadas aplicações.

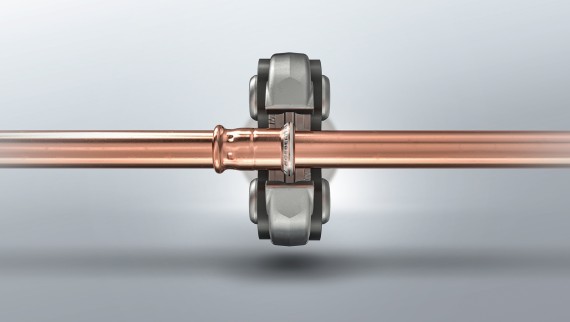

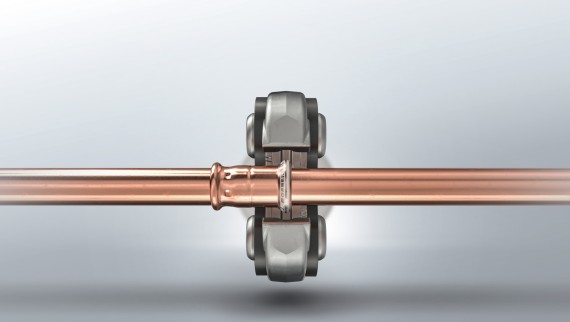

Geberit Mapress Cobre
Resistente e seguro: os instaladores sanitários confiam na elevada resistência à pressão, a temperaturas extremas e à corrosão do cobre.

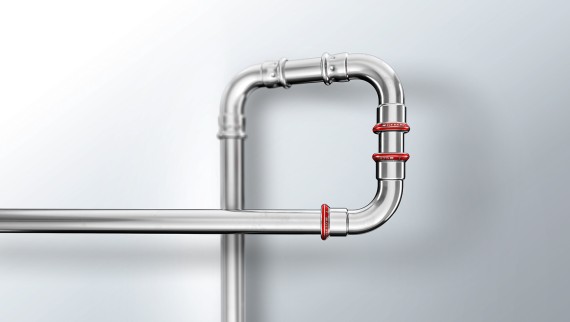

Geberit Mapress Aço carbono
O Geberit Mapress Aço carbono é uma solução rentável para circuitos fechados. O sistema oferece uniões seguras e sempre estanques.

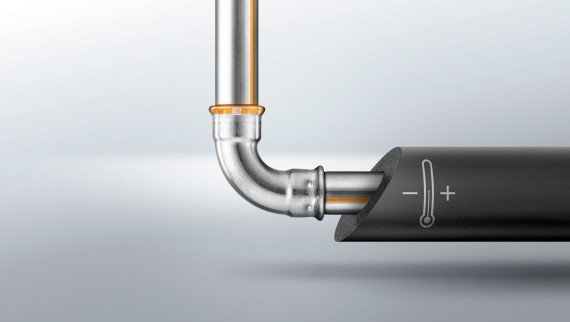

Geberit Mapress Therm
Sistema de tubagem de prensagem em aço inox, económico e resistente à corrosão, para circuitos fechados de arrefecimento, refrigeração e aquecimento.
Vantagens do Geberit Mapress

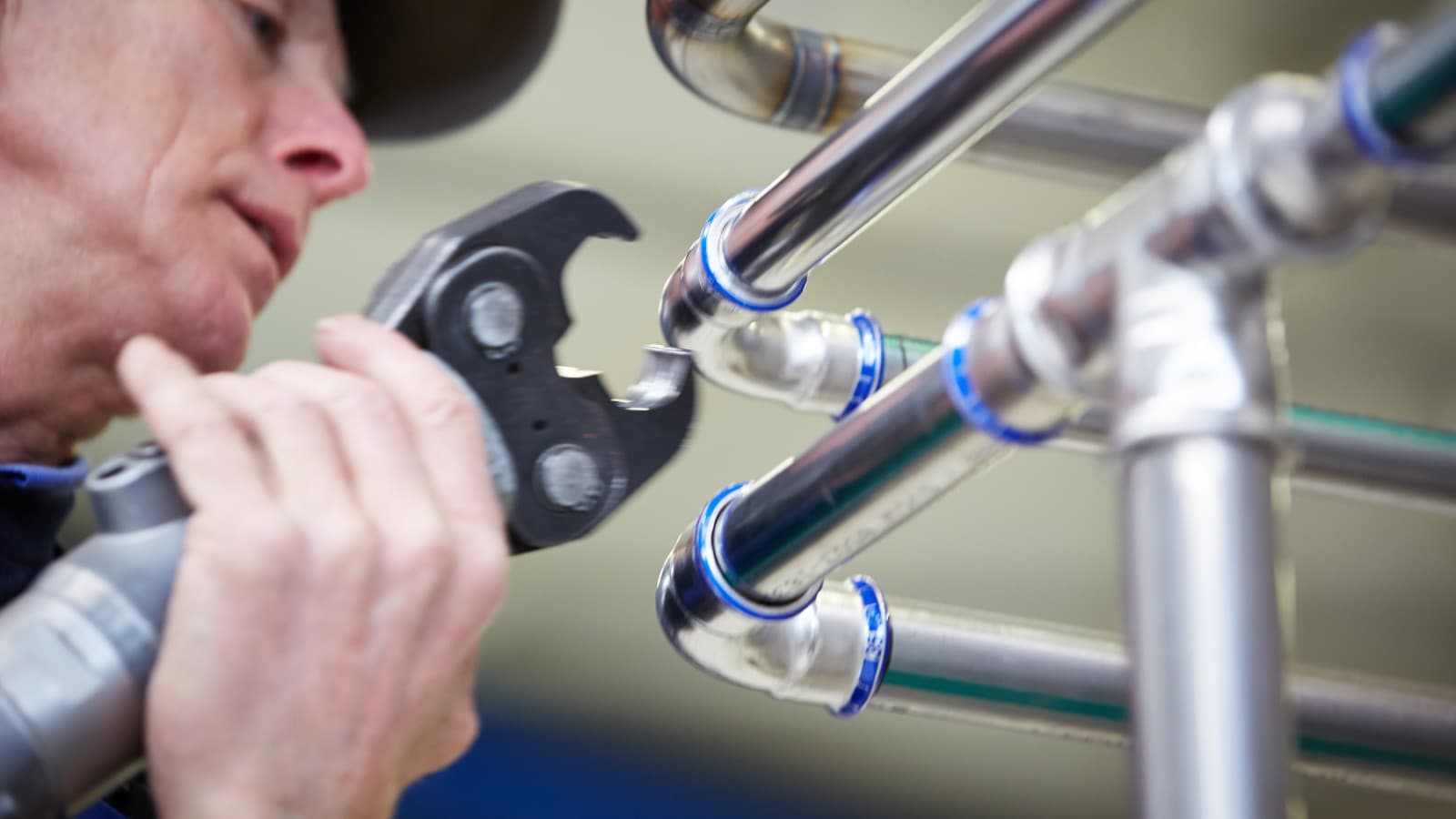

Instalação fácil para ligações seguras e duradouras
A tecnologia de ligação Geberit Mapress destaca-se pela sua facilidade de utilização e excelente fiabilidade.
Após a remoção das rebarbas, basta marcar a profundidade de inserção no tubo e inseri-lo até à marca. Em seguida, coloque a mandíbula de compressão com a ranhura correta sobre o contorno de compressão definido e realize o processo de compressão aplicando pressão contínua.
Isto confere à junta uma forma exata e pré-definida que não só poupa energia, como também garante uma estanqueidade permanente.
O resultado é uma ligação permanentemente estanque, de instalação rápida, económica e ideal para instalações exigentes.
Evite ligações incorretas:
O guia preciso dos acessórios Geberit Mapress Aço Inoxidável garante que o colar de compressão seja colocado exatamente onde se pretende. Isto elimina praticamente o risco de deslizamento ou de uma aplicação incorreta.

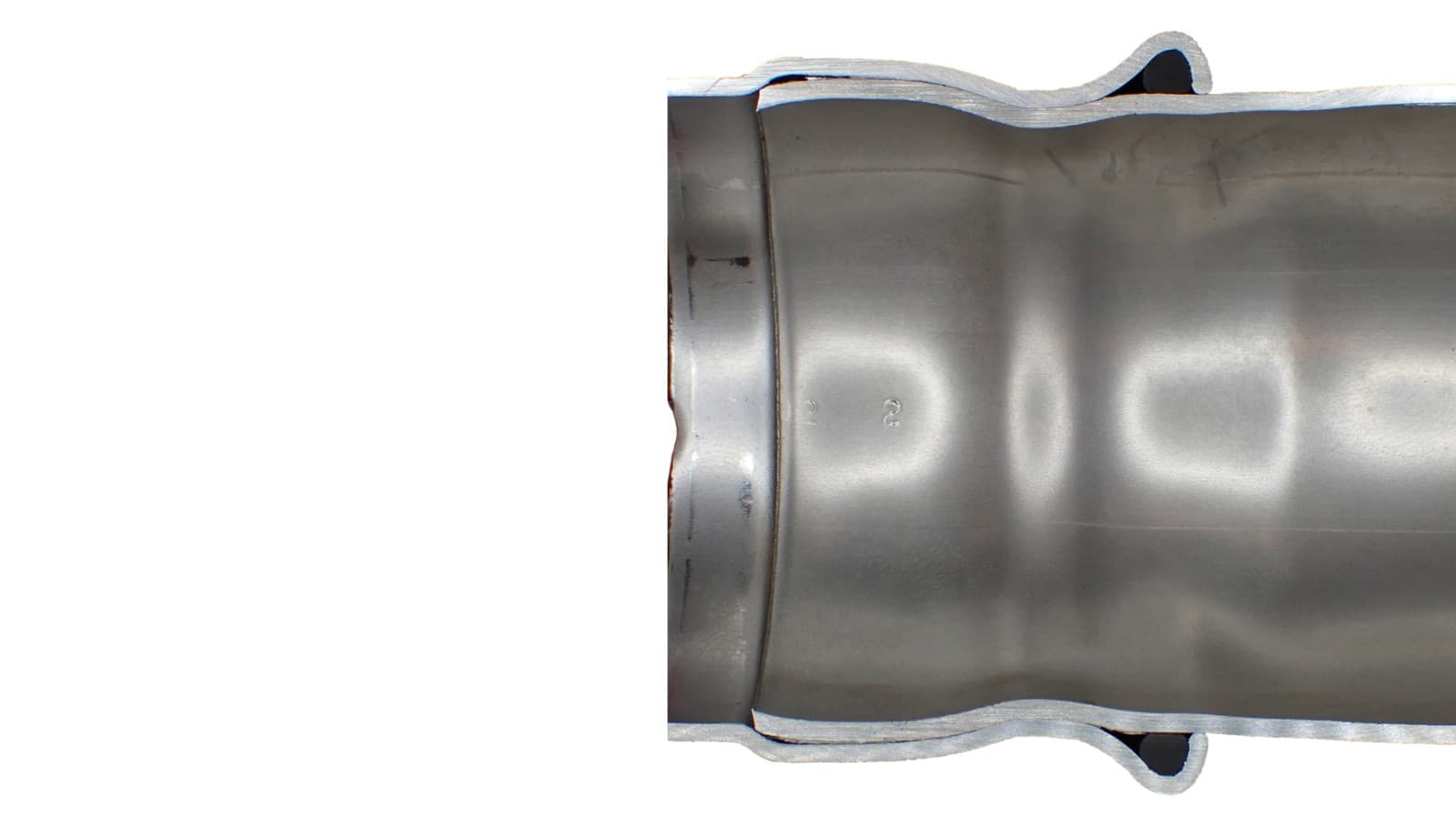

Vedação permanente:
Durante o processo de compressão, a mandíbula de compressão Geberit Mapress confere ao o-ring uma forma predefinida. Durante este processo, o o-ring absorve energia adicional para garantir uma vedação permanente e fiável.

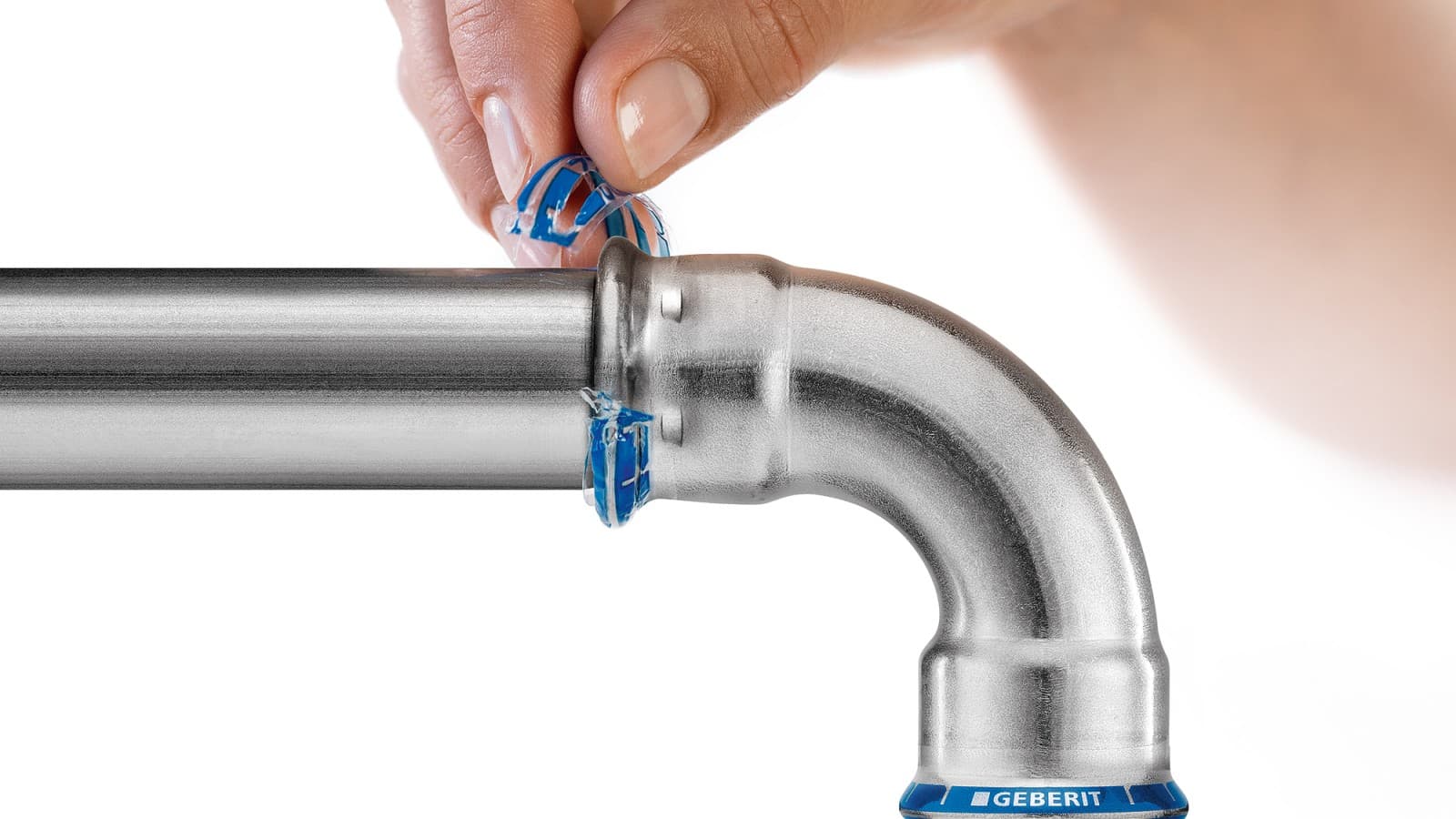

Verificação visual das ligações comprimidas:
O indicador de compressão solta-se durante a compressão e é facilmente removido com um ligeiro puxão. Isto garante que as ligações não comprimidas fiquem facilmente visíveis.

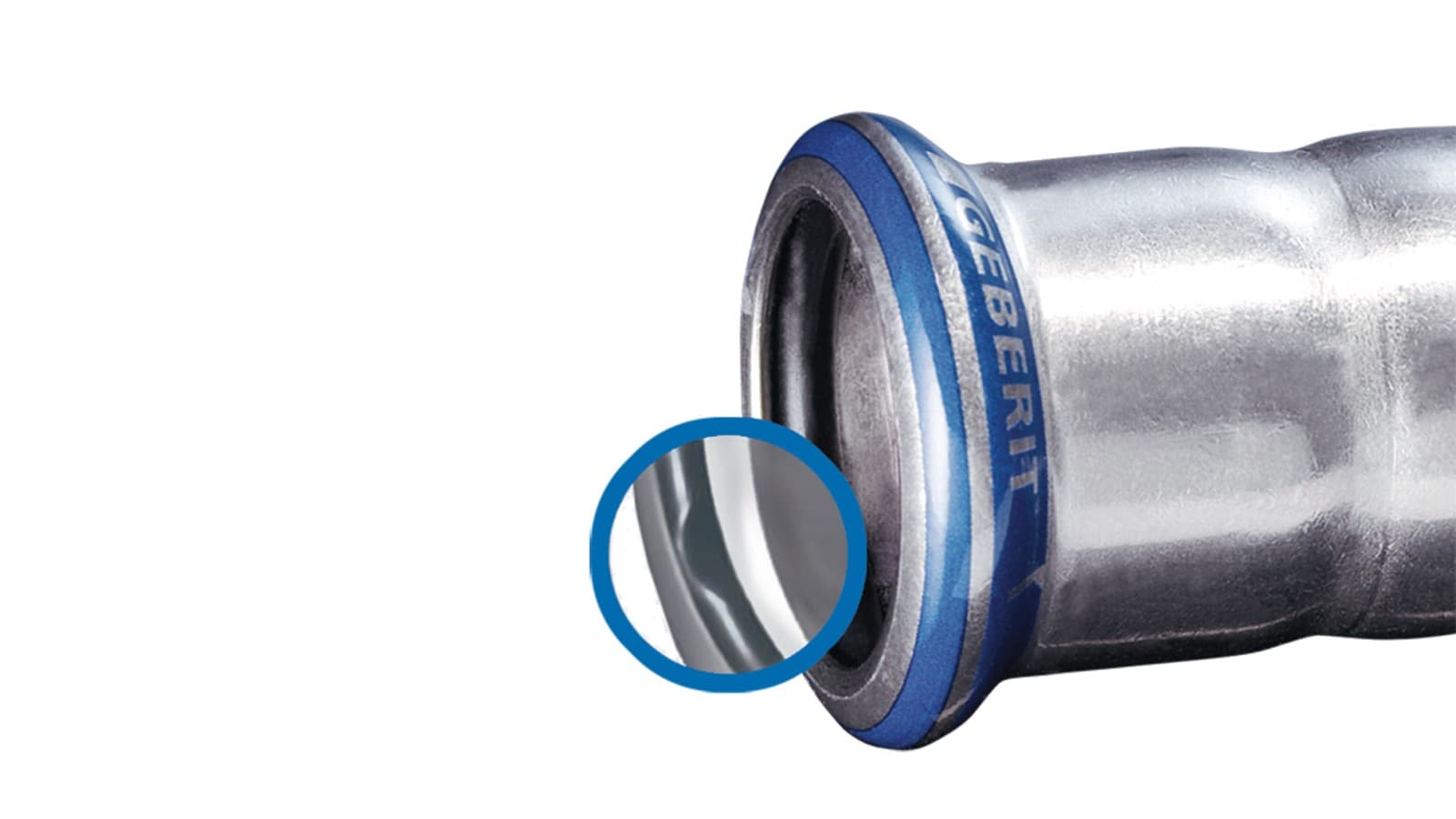

Fugas se não for comprimida:
O o-ring Geberit Mapress oferece segurança adicional graças ao seu indicador de compressão. O design especial do o-ring, disponível em preto CIIR ou amarelo HNBR, deteta fugas em qualquer ligação que não esteja corretamente comprimida, durante os testes de compressão. Esta função de deteção evita danos posteriores durante o funcionamento.

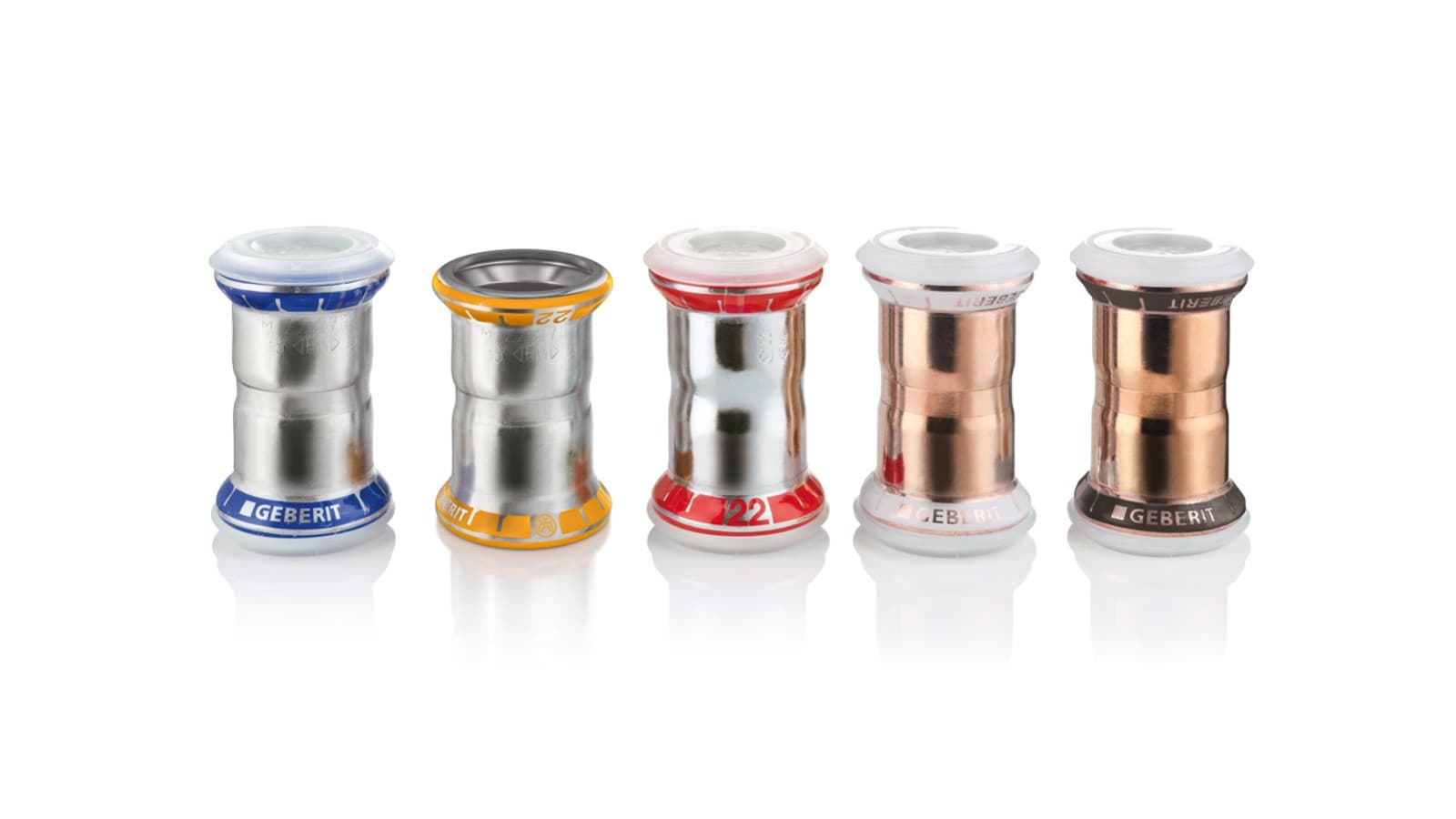

Fácil distinção entre sistemas:
Os acessórios e os tubos estão marcados com cores diferentes, o que permite identificar rapidamente os diversos materiais.
Alta qualidade de produção para acessórios de compressão e tubagens
Mantemos elevados padrões de qualidade e de processamento durante o fabrico dos nossos acessórios de compressão e tubagens. Esta abordagem constante em relação à qualidade torna o Geberit Mapress num sistema de tubagens fiável e de destaque no mercado.
Entre os fatores-chave contam-se um elevado nível de fiabilidade dos materiais e do sistema, uniões com um acabamento perfeito e tubagens com uma estrutura totalmente homogénea. A superfície otimizada do material da tubagem também contribui para garantir que os nossos produtos tenham um desempenho ótimo e mantenham a sua resistência a longo prazo.
Uniões termicamente otimizadas:
As unões limpas garantem uma estanqueidade permanente e reduzem a suscetibilidade à corrosão. Um tratamento térmico especial após a união cria uma estrutura homogénea que permite uma compressão perfeita.

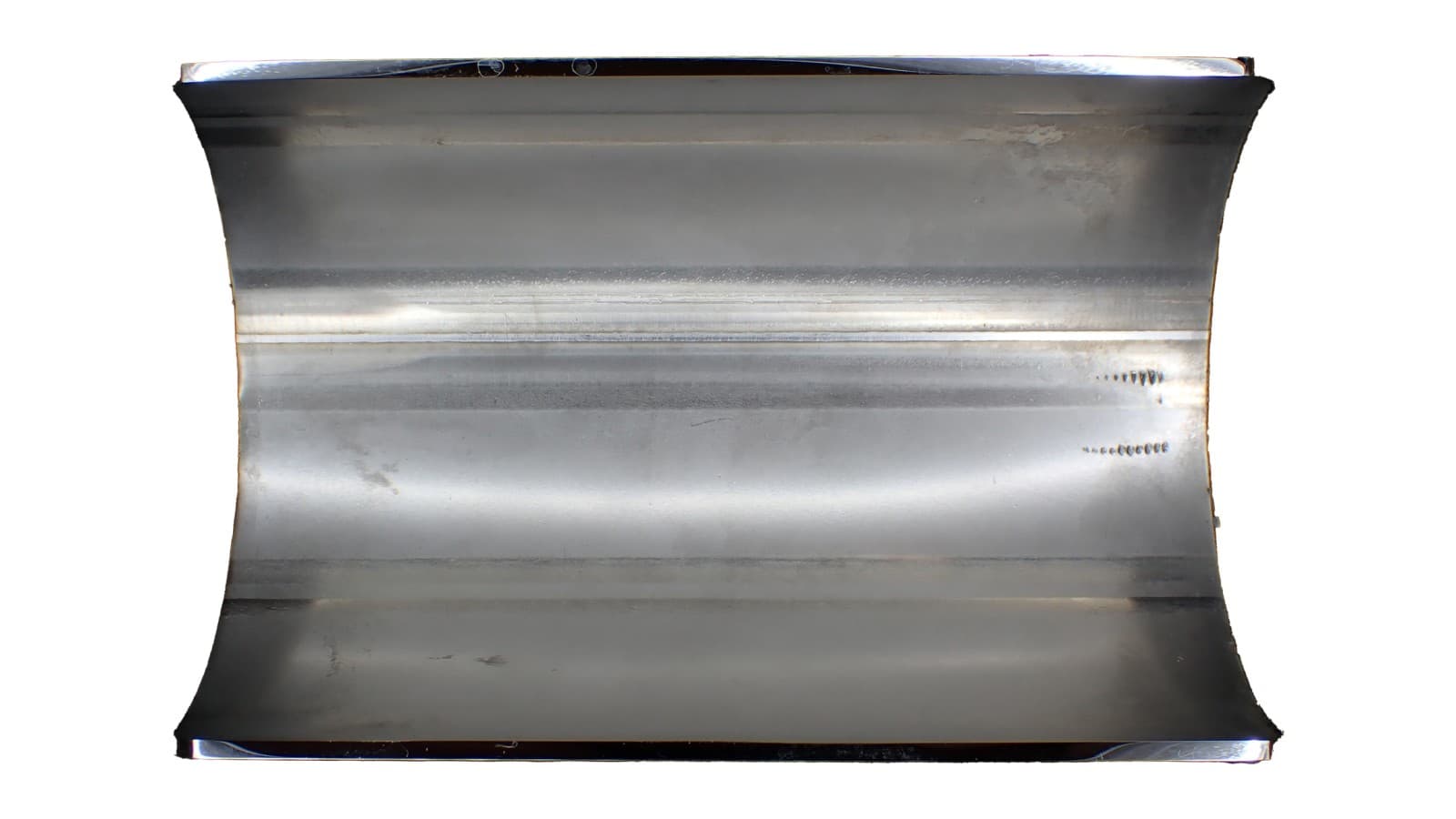

Superfície lisa do material:
A superfície incrivelmente lisa aumenta a fiabilidade do sistema e a estanqueidade a longo prazo. As juntas alisadas mecanicamente melhoram o comportamento do fluxo e o ajuste do o-ring. Os baixos valores de rugosidade, muito abaixo dos limites estabelecidos nas normas, garantem a estanqueidade do sistema.
Ligações com estrutura homogénea do material:
Um tratamento térmico especial garante que as ligações apresentem uma estrutura homogénea. Além disso, é-lhes aplicado um alisamento mecânico para que os tubos e os acessórios se comportem de forma uniforme durante a compressão e o funcionamento.
Um guia rápido de instalação
A Geberit disponibiliza uma vasta gama de ferramentas, mandíbulas e colares de compressão para a instalação de tubos e acessórios Geberit Mapress.
Nota: O processo de instalação dos produtos Geberit Mapress d12 a d88,9 é diferente do processo para o Geberit Mapress d108.
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Projetos de referência

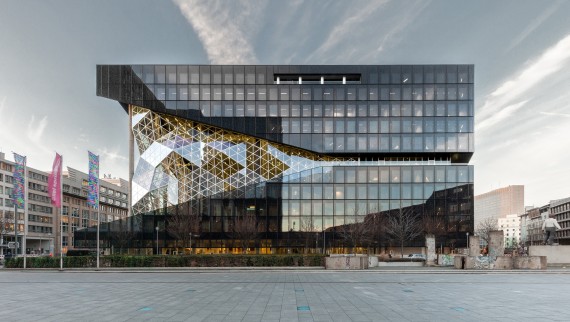

O novo palácio de um império
A empresa alemã de media Axel Springer construiu um novo edifício no coração de Berlim com uma grande quantidade de Know-How da Geberit.
O arranha-céus ecológico da Hungria
MOL Campus, o prédio de escritórios mais alto da Hungria, cumpre requisitos particularmente elevados em gestão de energia sustentável.
Geberit na brisa do mar turco
O negócio da construção naval está a crescer na Turquia. Os sistemas de tubagens Geberit Mapress oferecem aqui um bom serviço.
Perguntas frequentes sobre o Geberit Mapress
Em que aplicações posso utilizar os sistemas Geberit Mapress?
O Geberit Mapress pode ser utilizado com uma vasta variedade de fluidos. Pode obter mais informações sobre as aplicações do Geberit Mapress no nosso catálogo de aplicações industriais.
Os sistemas Geberit Mapress estão homologados para água potável?
Os sistemas Geberit Mapress Aço Inoxidável e Geberit Mapress Cobre possuem homologações europeias para aplicações com água potável.
Que materiais de vedação são utilizados no Geberit Mapress?
Estão disponíveis os seguintes o-rings:
- CIIR, preto: Água potável, aquecimento, refrigeração – ampla gama de temperaturas.
- FKM, azul: Temperaturas mais elevadas, óleos, alguns produtos químicos.
- HNBR, amarelo: Gás, óleos, refrigeração – dependendo da. homologação
Algumas das peças da gama vêm com vedantes pré-instalados diferentes. Os vedantes são fáceis de substituir antes da instalação.
A união por compressão com Geberit Mapress é mais rápida do que a soldadura?
Sim. A união por compressão é muito mais rápida do que a soldadura, uma vez que não requer soldadura, nem período de arrefecimento, nem trabalhos posteriores. Isto reduz consideravelmente o tempo de instalação e o tempo de inatividade.
Qual é a vida útil de um sistema de tubagens com uniões por compressão?
Os nossos sistemas de tubagens foram concebidos para uma vida útil de 50 anos, desde que sejam utilizados com os fluidos adequados e de acordo com as condições de funcionamento especificadas.
A vida útil também pode ser afetada pelo ambiente e pela instalação.
Que tipo de contorno de compressão têm os acessórios Mapress?
Os acessórios Geberit Mapress têm um contorno em forma de M (contorno Mapress) e não são compatíveis com ferramentas de contorno em forma de V.
Mais informações sobre ferramentas de compressão e compatibilidade
É possível utilizar as mesmas ferramentas de montagem e compressão em todos os sistemas Geberit Mapress?
Sim. A página das ferramentas de compressão e acessórios explica tudo o que precisa de saber sobre a compatibilidade.
Existem adaptadores entre o Geberit Mapress e outros sistemas de tubagens da Geberit?
Sim, existem vários adaptadores para o Geberit Mepla.
Que certificados são necessários para os sistemas de sprinklers (VdS/UL/FM)?
- VDS é a norma aplicável na Alemanha e é utilizada em toda a Europa.
- FM é uma norma de seguros norte-americana para sistemas de sprinklers e é utilizada em todo o mundo.
- UL (Underwriters Laboratories) testa tubos, acessórios e elementos de fixação especificamente para aplicações em sistemas de sprinklers. Os produtos certificados pela UL são reconhecidos internacionalmente.
Os sistemas Geberit Mapress Aço Inoxidável, Therm e Aço ao Carbono podem ser utilizados em sistemas de sprinklers e de tubagens de água de extinção.
Consulte as informações no catálogo de aplicações industriais (11 MB)
