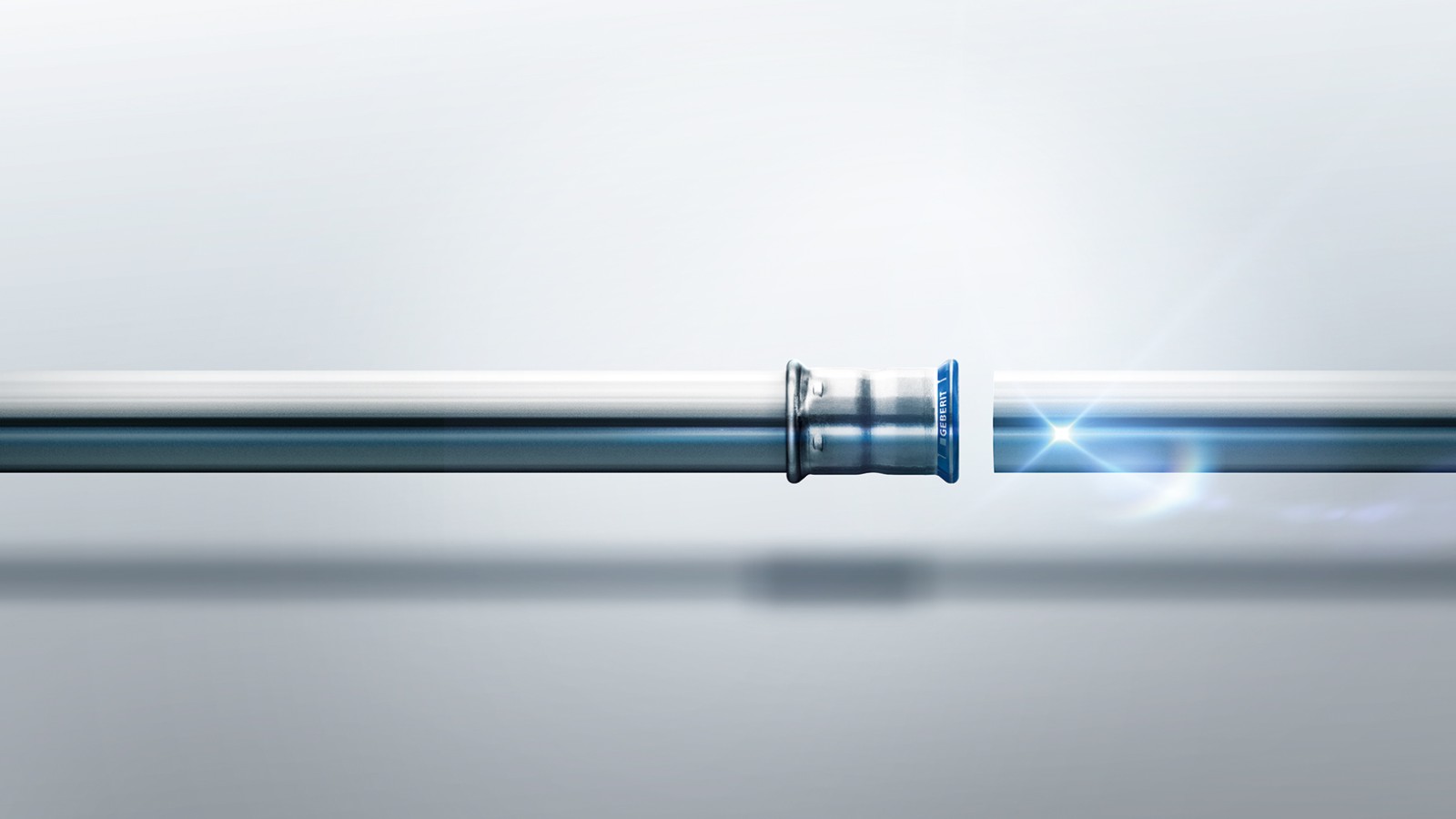

Geberit Mapress Aço Inoxidável para diversos meios gasosos e líquidos
Resistente à corrosão e versátil
O Geberit Mapress Aço Inoxidável é um sistema de distribuição eficaz que pode ser utilizado para uma grande variedade de meios líquidos e gasosos (incluindo os agressivos). A Geberit aplica os mais elevados padrões de fabrico. O elevado teor de molibdénio, por exemplo, garante uma resistência à corrosão especialmente elevada.
Graças à nossa vasta gama de acessórios de compressão e diâmetros de tubagem de d16 a d108, bem como aos diversos anéis de vedação, a Geberit pode fornecer soluções não só para sistemas técnicos de edifícios, mas também para quase todas as aplicações, tais como a engenharia de instalações solares e industriais.
Principais aplicações e áreas de utilização dos sistemas de tubagem em aço inoxidável com excelente resistência à corrosão
Geberit Mapress Aço Inoxidável é adequado para meios líquidos e gasosos:
Mais informações no catálogo de aplicações industriais (11 MB)
Instalações de água potável
Geberit Mapress Aço Inoxidável é uma excelente escolha quando existem requisitos elevados em termos de higiene e resistência à corrosão.
Tubagens de ar comprimido
Geberit Mapress Aço Inoxidável pode ser utilizado para distribuir ar comprimido, dependendo da qualidade de ar comprimido necessária.
Combustíveis para motores e óleos
Geberit Mapress Aço Inoxidável é adequado e aprovado para óleo de aquecimento, gasóleo, óleo de motor, óleo de caixa de velocidades e óleo lubrificante.

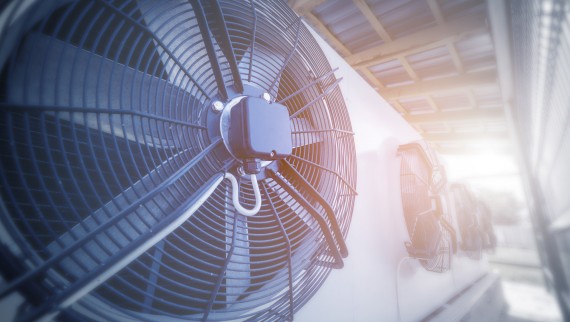

Sistemas de aquecimento e refrigeração
Um abastecimento seguro e fiável de água para refrigeração e aquecimento.
Gases industriais
Geberit Mapress Aço Inoxidável (gás) possui todas as homologações necessárias para gases combustíveis, em conformidade com a norma DVGW G 260.

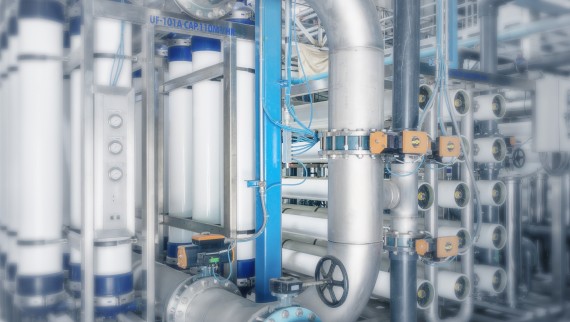

Água tratada
O sistema de união por compressão Geberit Mapress Aço Inoxidável é adequado para utilização com praticamente todos os tipos de água tratada, incluindo água descalcificada ou totalmente dessalinizada, bem como água ultrapura com condutividades ≥ 0,1 μS/cm.
Tubagens para sistemas de sprinklers e de extinção
Geberit Mapress Aço Inoxidável (material 1.4401) foi testado e aprovado para sistemas de sprinklers a seco e a húmido, incluindo as homologações VdS e FM.

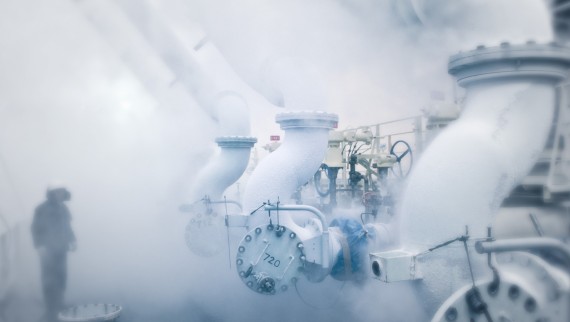

Vapor saturado
Geberit Mapress Aço Inoxidável 1.4401 é adequado para vapor saturado e condensado até uma temperatura de 155 °C e uma pressão de 5,5 bar.
Características do Geberit Mapress Aço Inoxidável Versátil – para uma vasta gama de aplicações

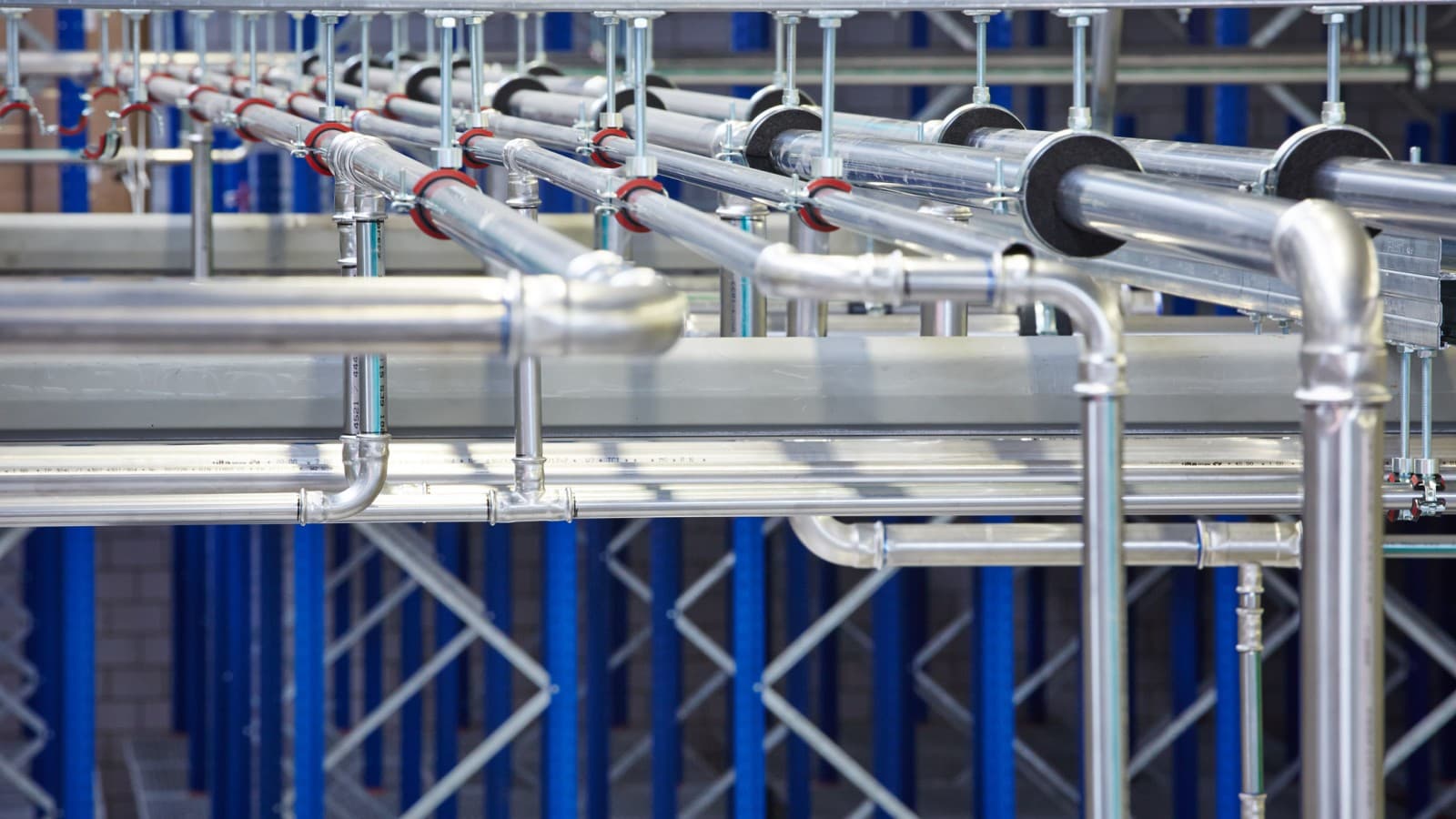

Aplicações versáteis em sistemas técnicos de edifícios e na indústria
Graças à nossa vasta gama de dimensões de tubos, desde d16 a d108, às características do material do aço inoxidável e aos diversos O-rings, a Geberit pode oferecer soluções não só para sistemas técnicos de edifícios, mas também para muitas outras aplicações na engenharia de instalações industriais.
Adequado para gases combustíveis
Geberit Mapress Aço Inoxidável pode ser utilizado numa vasta gama de aplicações de gás. Para utilização com gases combustíveis, disponibilizamos uma gama completa de acessórios de união por compressão com O-ring em HNBR amarelo, marcação amarela e tampa protetora amarela.
O robusto sistema de tubagens Geberit Mapress Aço Inoxidável pode ser utilizado para pressões de funcionamento até 25 bar (dependendo do diâmetro do tubo).
Excelente resistência à corrosão
Geberit Mapress Aço Inoxidável é um sistema de tubagens fiável, adequado para uma vasta gama de aplicações. Os tubos e os acessórios de compressão são fabricados em aço inoxidável e destacam-se pela sua excelente resistência à corrosão e pelas suas características higiénicas.
Geberit Mapress Aço Inoxidável é adequado para desinfeção térmica e química – tanto se exigido por diretivas e regulamentos, como se a rede de abastecimento já se encontrar contaminada.
A composição ideal dos componentes da liga garante um elevado nível de fiabilidade do material e do sistema. Os tubos e acessórios do sistema Geberit Mapress em aço inoxidável 1.4401 têm um teor mínimo de molibdénio de 2,3%, o que os torna incrivelmente resistentes à corrosão.
Visão geral do Geberit Mapress Aço Inoxidável
Dados
Visão geral da gama
- 11 diâmetros nominais, de d12 a d108.
- Cerca de 500 acessórios e componentes.
- Tubos do sistema CrNiMo.
- Adaptador MasterFix para ligações aparafusadas seguras e sem ferramentas aos equipamentos sanitários Geberit.
- Vasta gama de adaptadores e transições para outros sistemas.

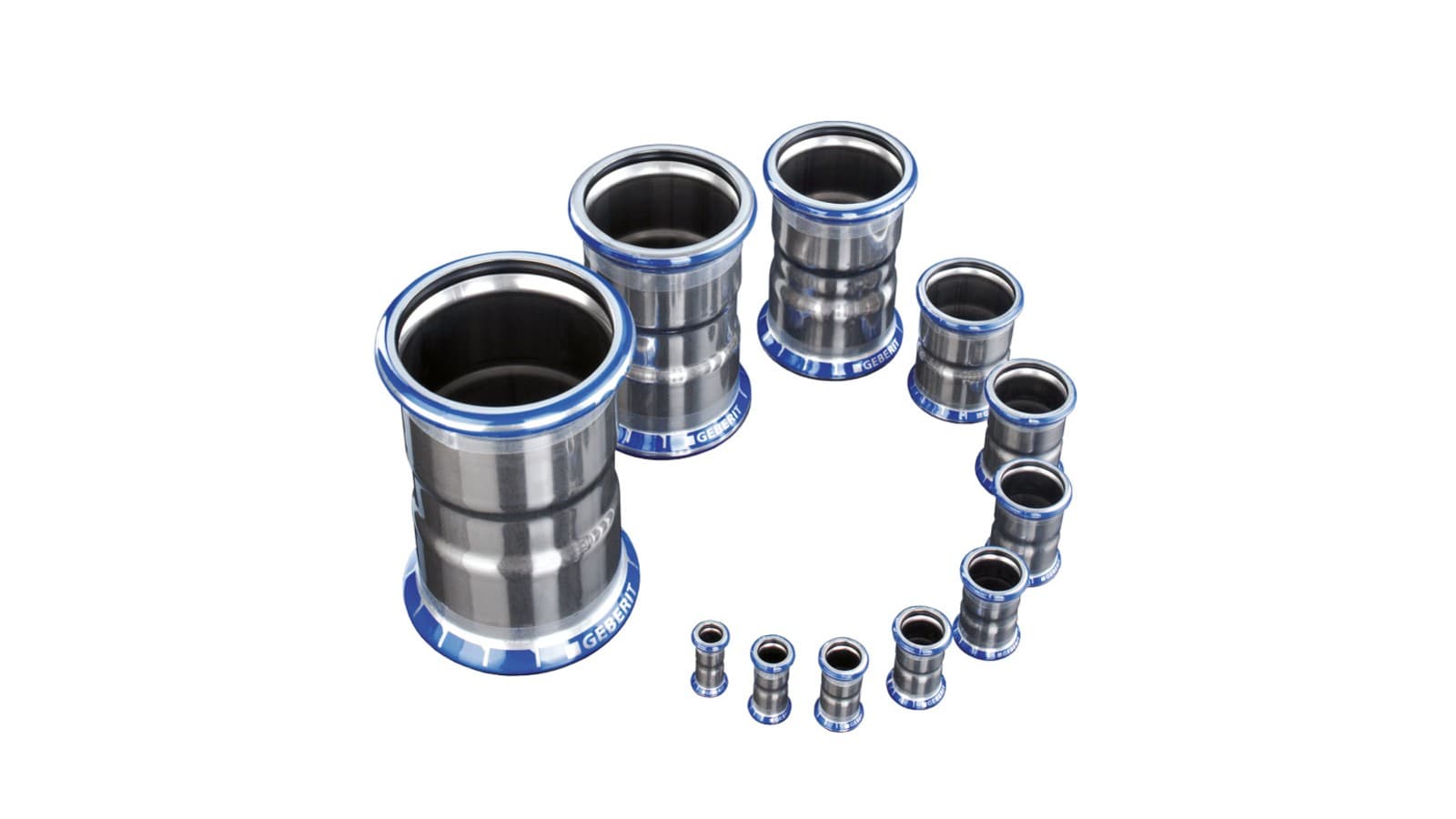

Dimensões
Dimensões de tubos disponíveis
| Diâmetro DN | Dimensão d x s (mm) | Tubo do sistema Geberit Mapress Aço Inoxidável CrNiMo |
|---|---|---|
| 10 | 12,0 x 1,0 | |
| 12 | 15,0 x 1,0 | |
| 15 | 18,0 x 1,0 | |
| 20 | 22,0 x 1,2 | |
| 25 | 28,0 x 1,2 | |
| 32 | 35,0 x 1,5 | |
| 40 | 42,0 x 1,5 | |
| 50 | 54,0 x 1,5 | |
| 65 | 76,1 x 2,0 | |
| 80 | 88,9 x 2,0 | |
| 100 | 108,0 x 2,0 |

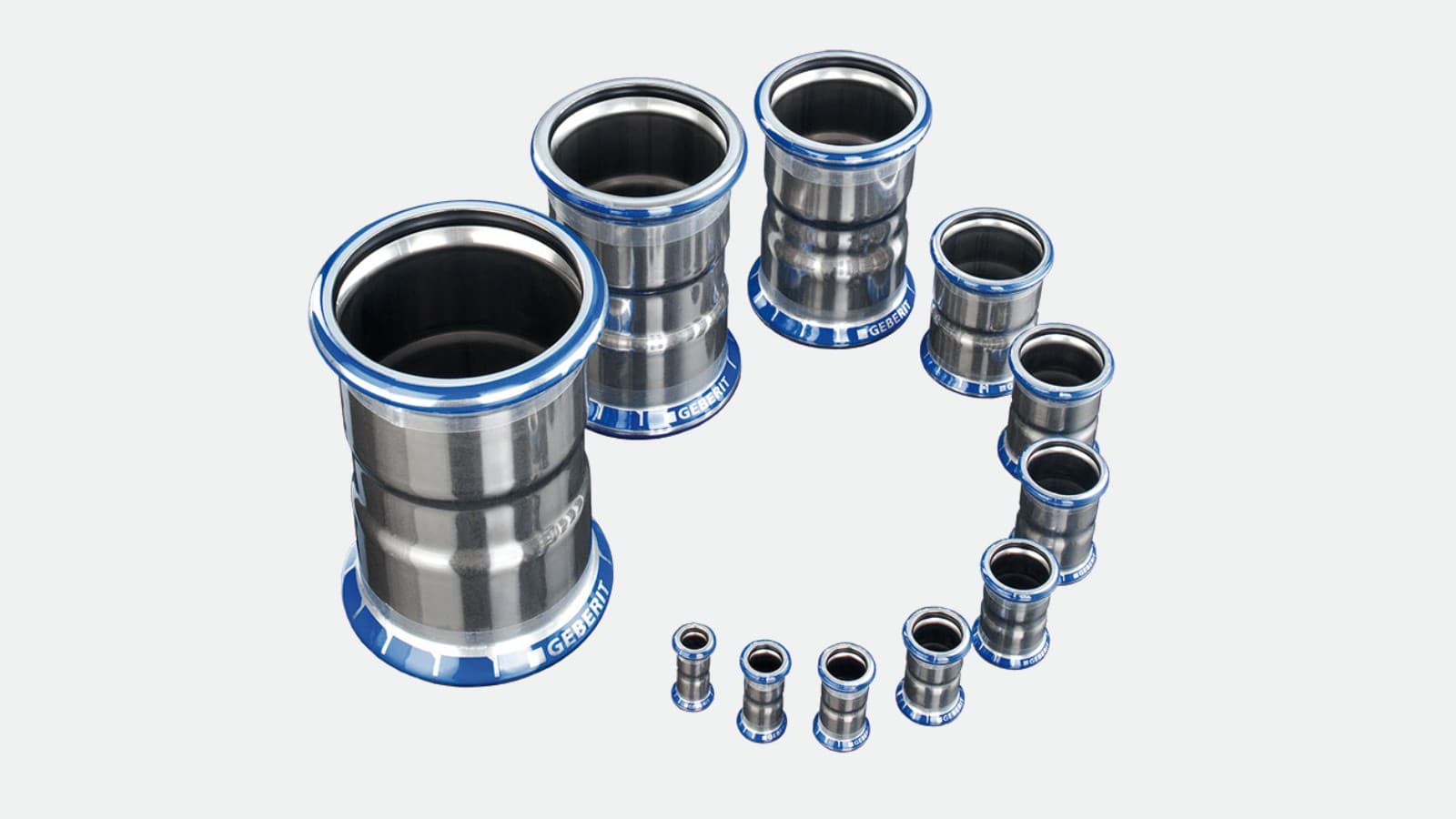

Acessórios
Acessórios disponíveis

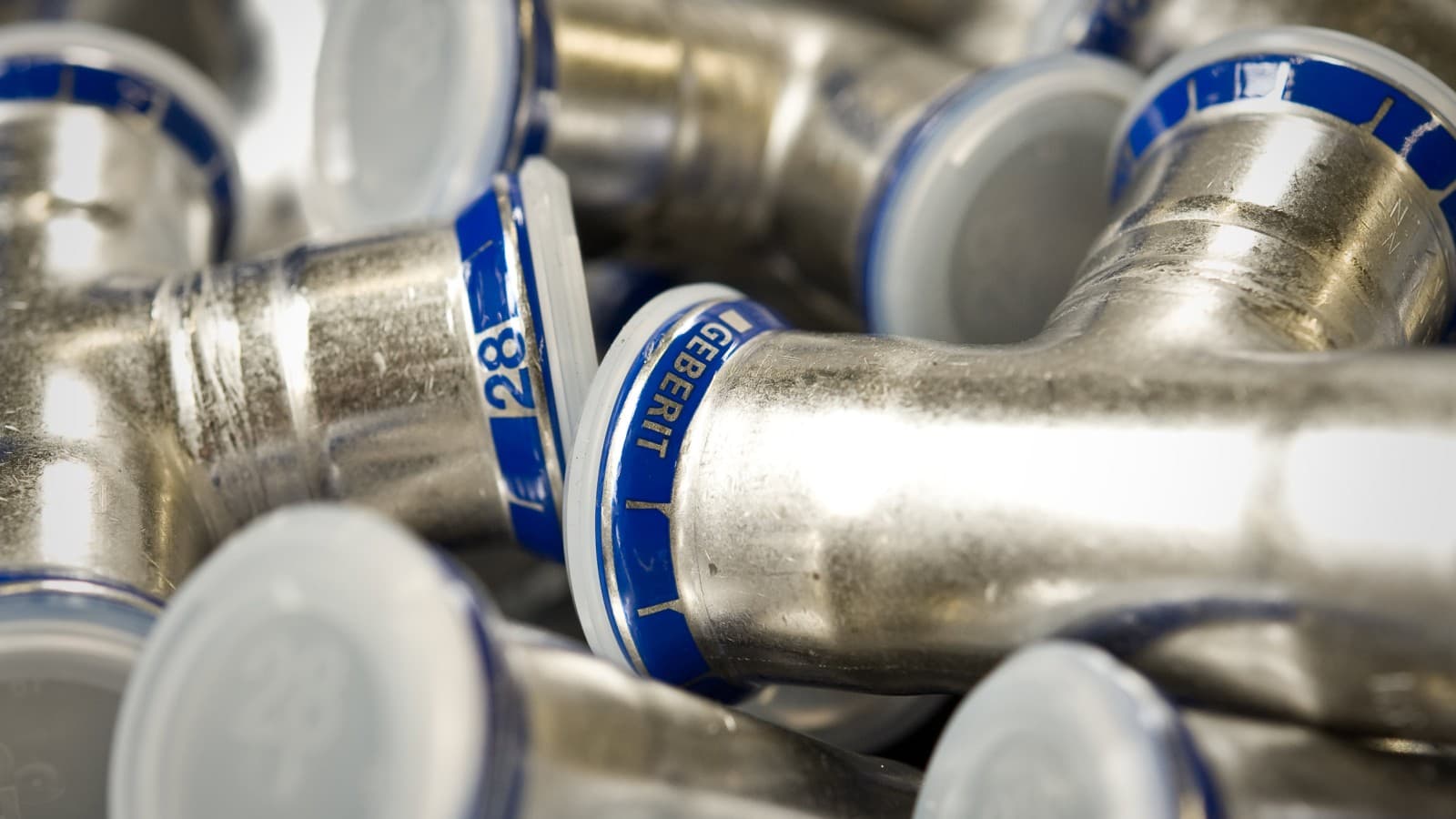

Acessórios de compressão Geberit Mapress Aço Inoxidável
- Aço inoxidável CrNiMo 1.4401.
- Indicador de compressão para verificar se os encaixes estão corretamente comprimidos.
- O indicador de compressão azul indica que se trata de aço inoxidável.
- Dimensão impressa no indicador de compressão.
- O tampão de proteção evita que os encaixes se sujem.
- As ligações não comprimidas apresentam fugas e são imediatamente identificáveis durante um teste de compressão.
- Estão disponíveis mais de 500 encaixes diferentes.

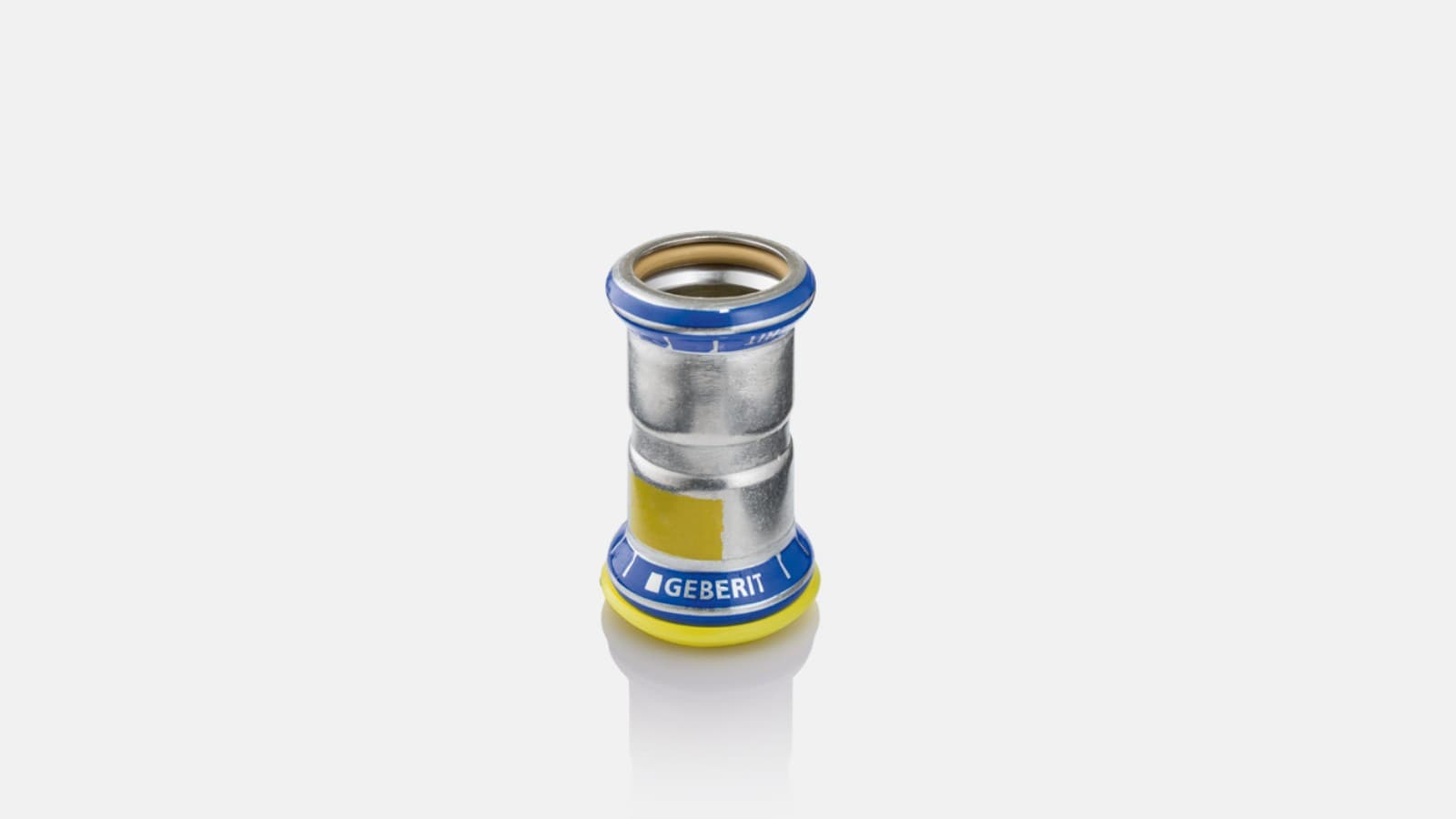

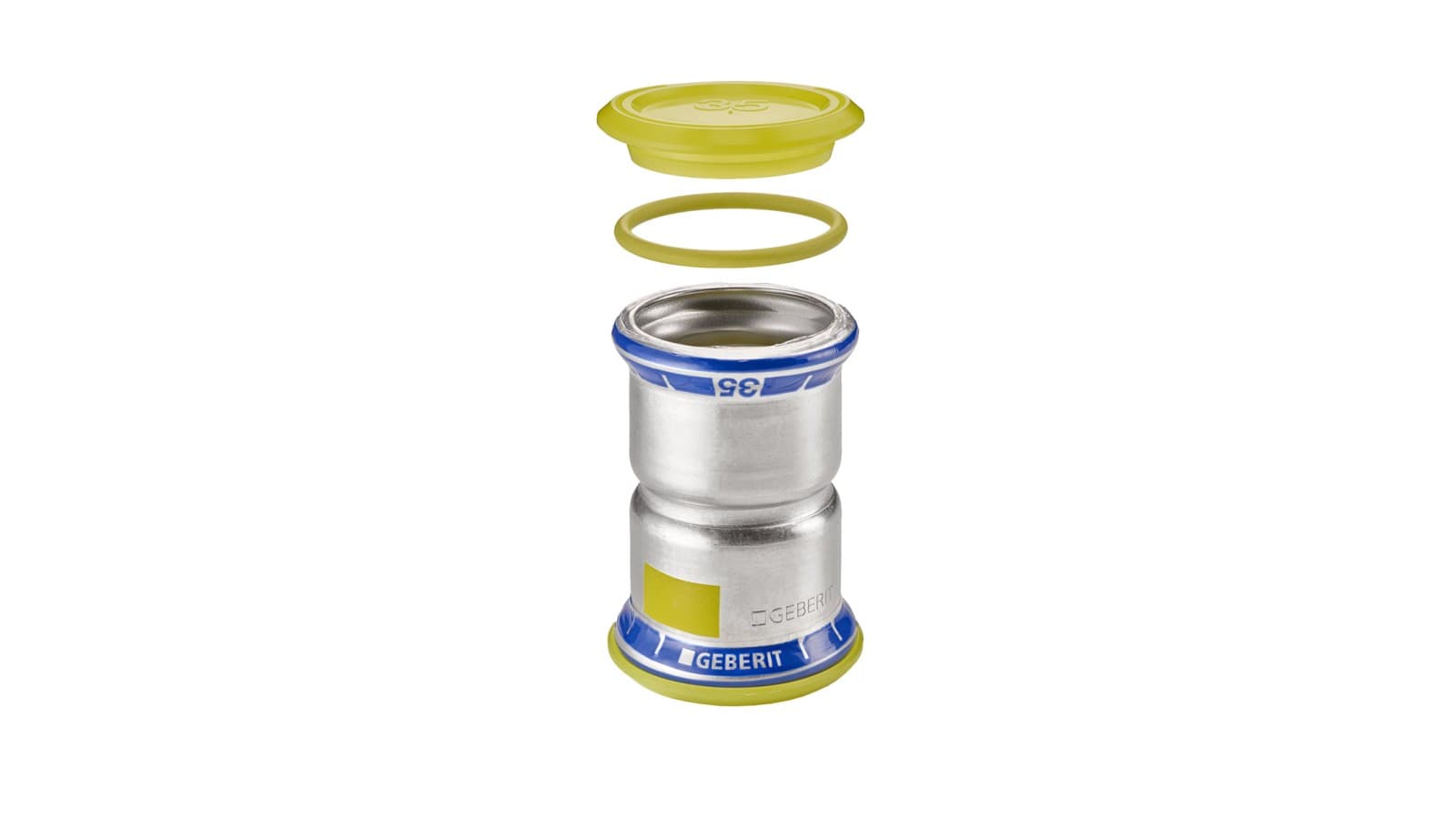

Geberit Mapress Aço Inoxidável, gás
- Aço inoxidável CrNiMo 1.4401.
- Para utilização com gases combustíveis.
- Indicador de compressão para verificar se os acessórios estão corretamente comprimidos.
- O indicador de compressão azul indica que se trata de aço inoxidável.
- Marca amarela no acessório.
- O-ring HNBR amarelo e tampa amarela para utilização com gases combustíveis.
- Disponível nas dimensões d15 a d108.

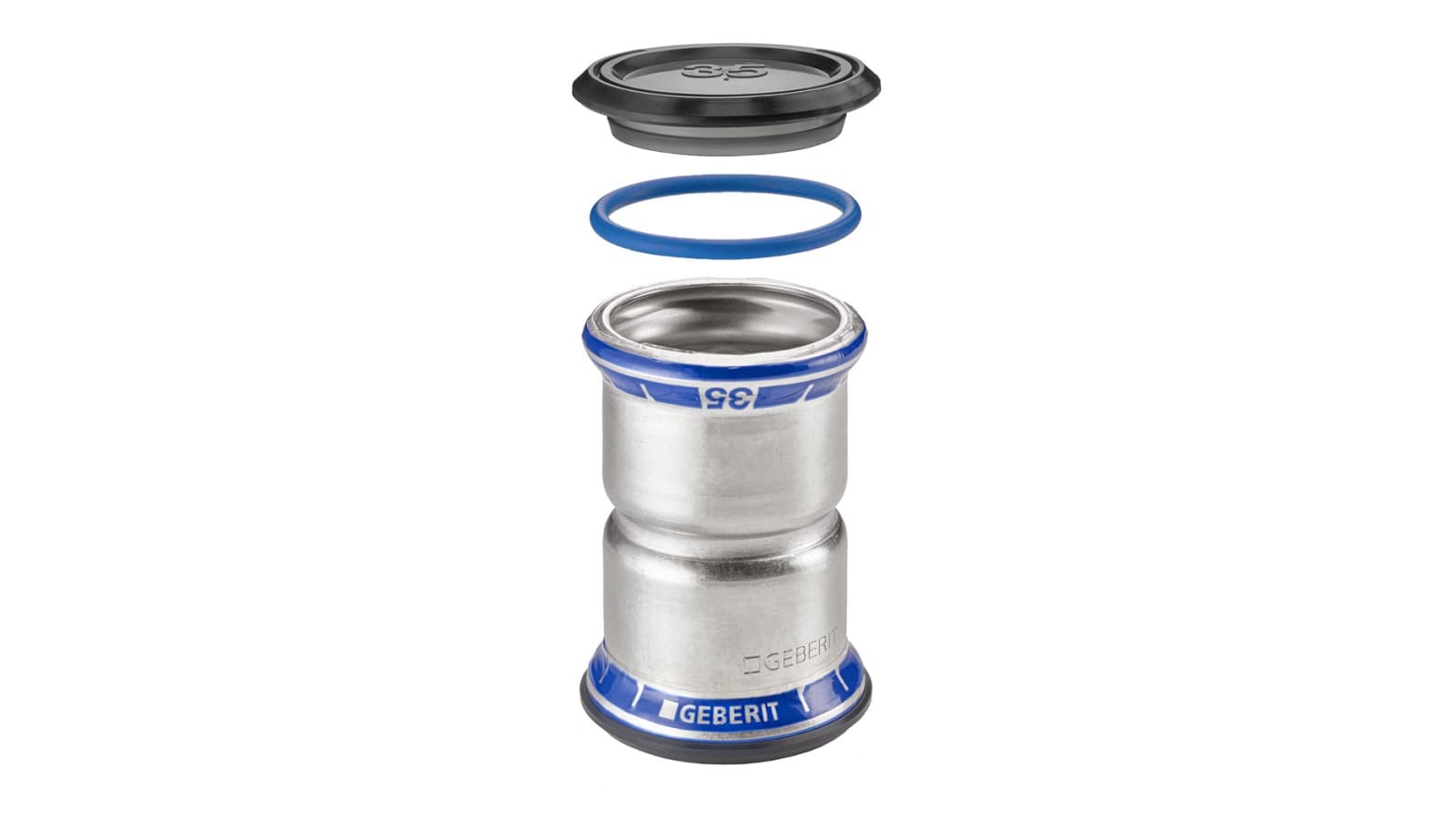

Geberit Mapress Aço Inoxidável, FKM, azul
- Aço inoxidável CrNiMo 1.4401.
- Para utilização com fluidos que contenham óleo e outros requisitos especiais.
- Indicador de compressão para verificar se os acessórios foram comprimidos corretamente.
- O indicador de compressão azul indica que se trata de aço inoxidável.
- O-ring FKM azul e tampa preta para utilização com fluidos que contenham óleo e outros requisitos.
- Disponível nas dimensões d12 a d108.

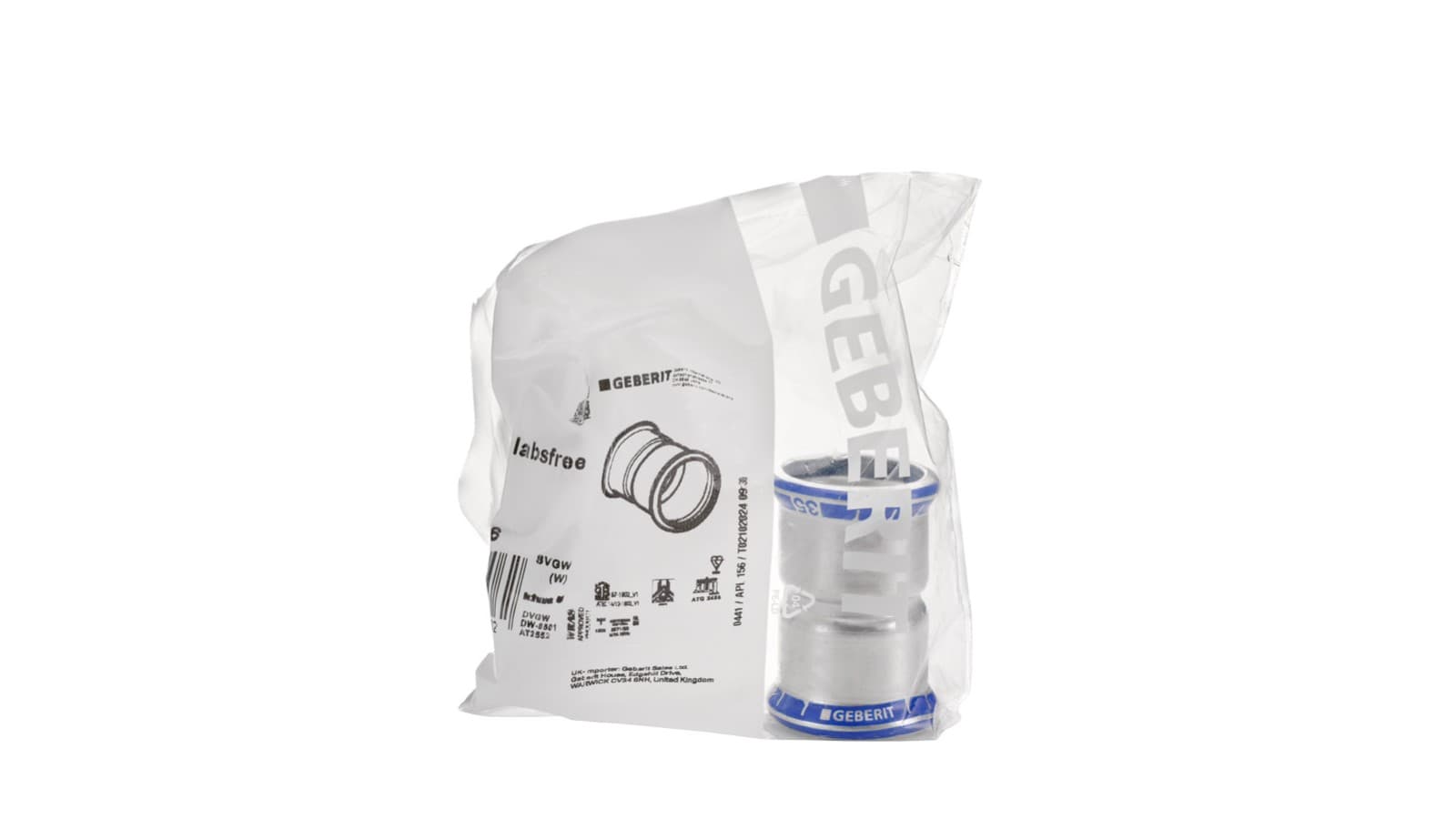

Geberit Mapress Aço Inoxidável, sem LABS
- Aço inoxidável CrNiMo 1.4401.
- Para utilização em aplicações sensíveis, por exemplo, instalações de pintura.
- Indicador de compressão para verificar se os acessórios estão corretamente encaixados.
- O indicador de compressão azul indica que se trata de aço inoxidável.
- O-ring CIIR preto.
- Os acessórios de compressão são embalados individualmente.
- Disponível nas dimensões d15 a d108.
Vedantes
O-ring disponíveis
A Geberit oferece uma gama abrangente de acessórios com anéis de vedação pré-instalados, fabricados em diferentes materiais, para aplicações especiais. Isto torna a instalação mais fácil e rápida.

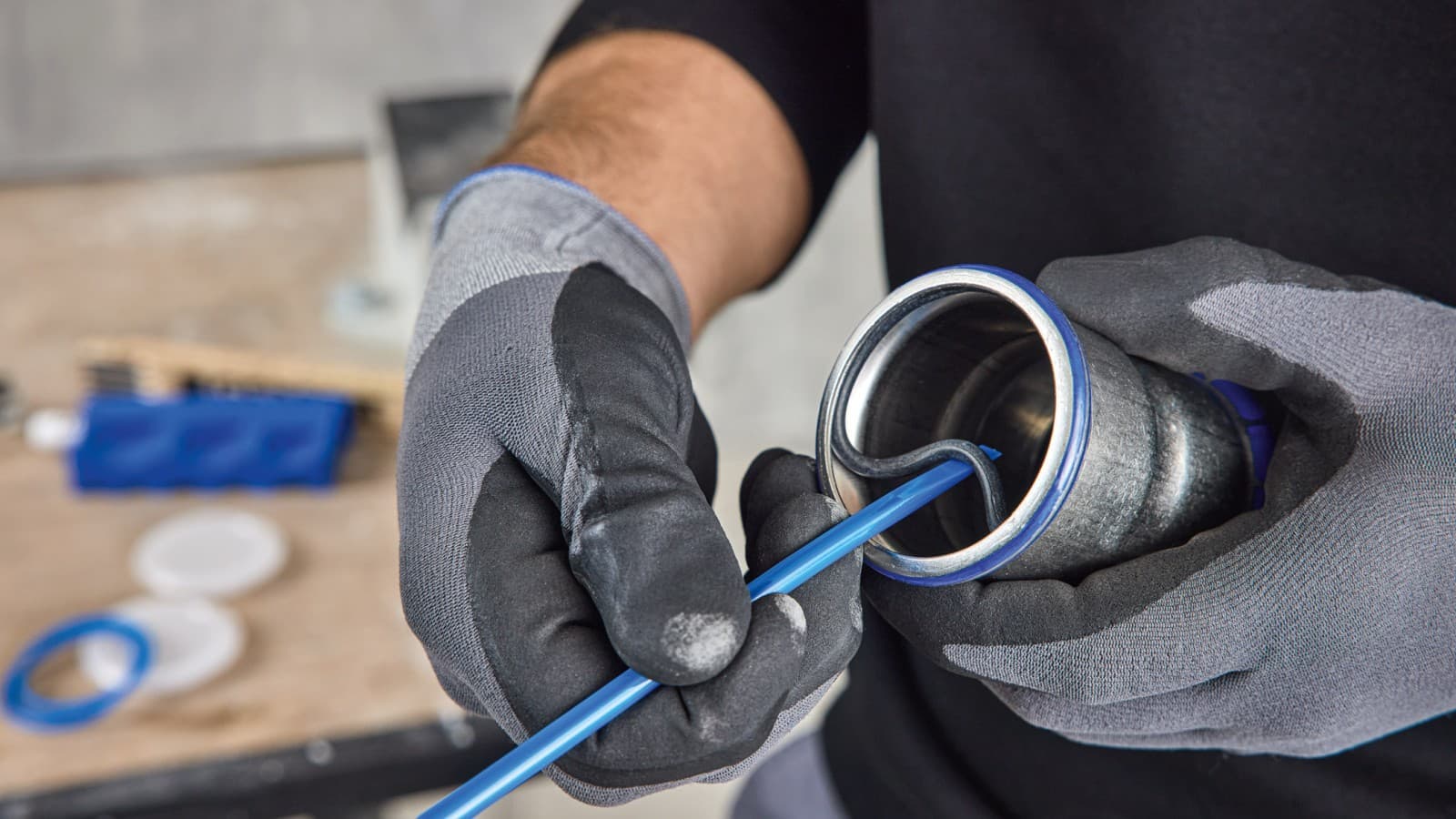

Os anéis O-ring padrão também podem ser substituídos por anéis de vedação específicos adequados. Por favor, consulte as instruções no catálogo de aplicações industriais.

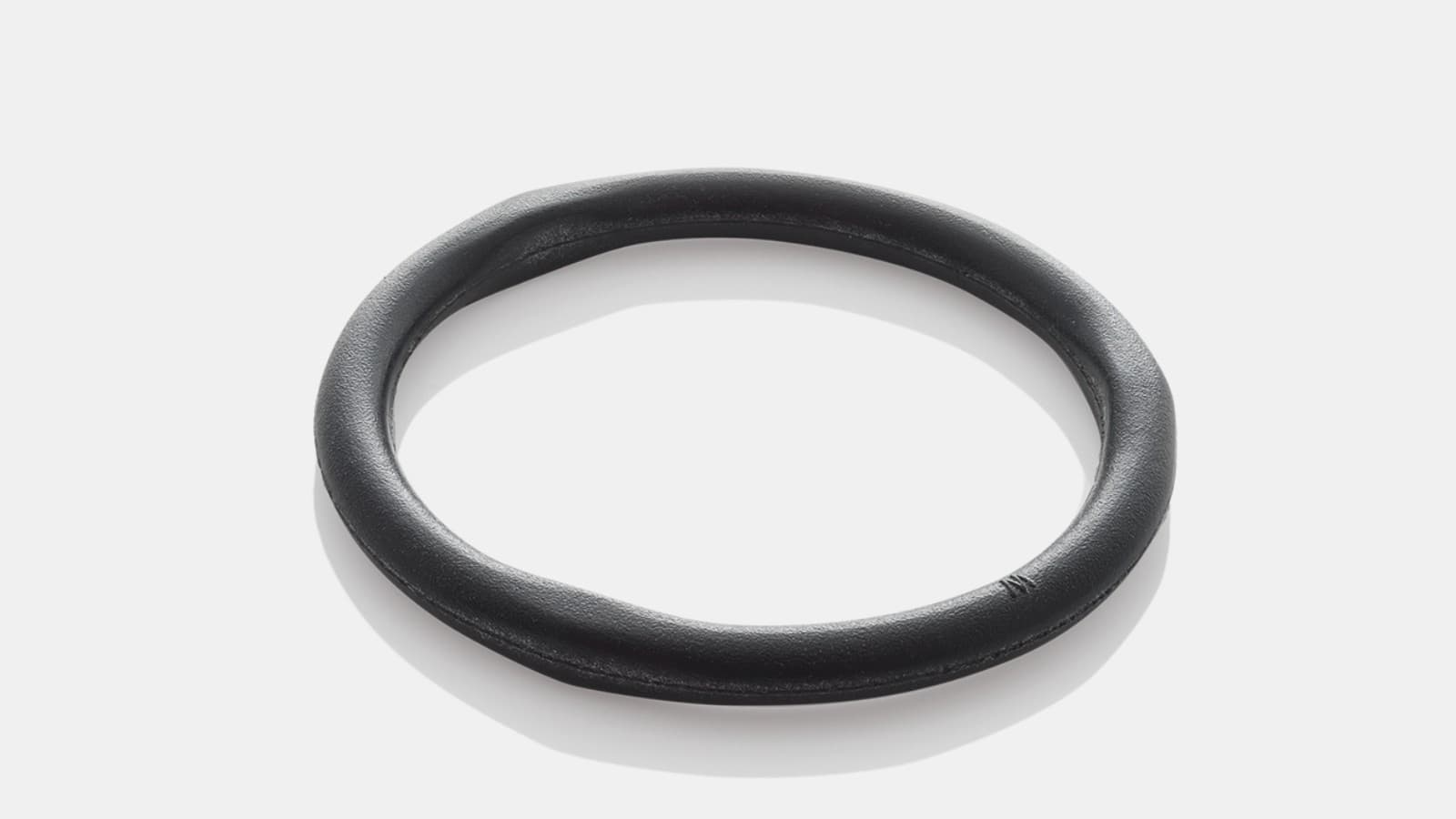

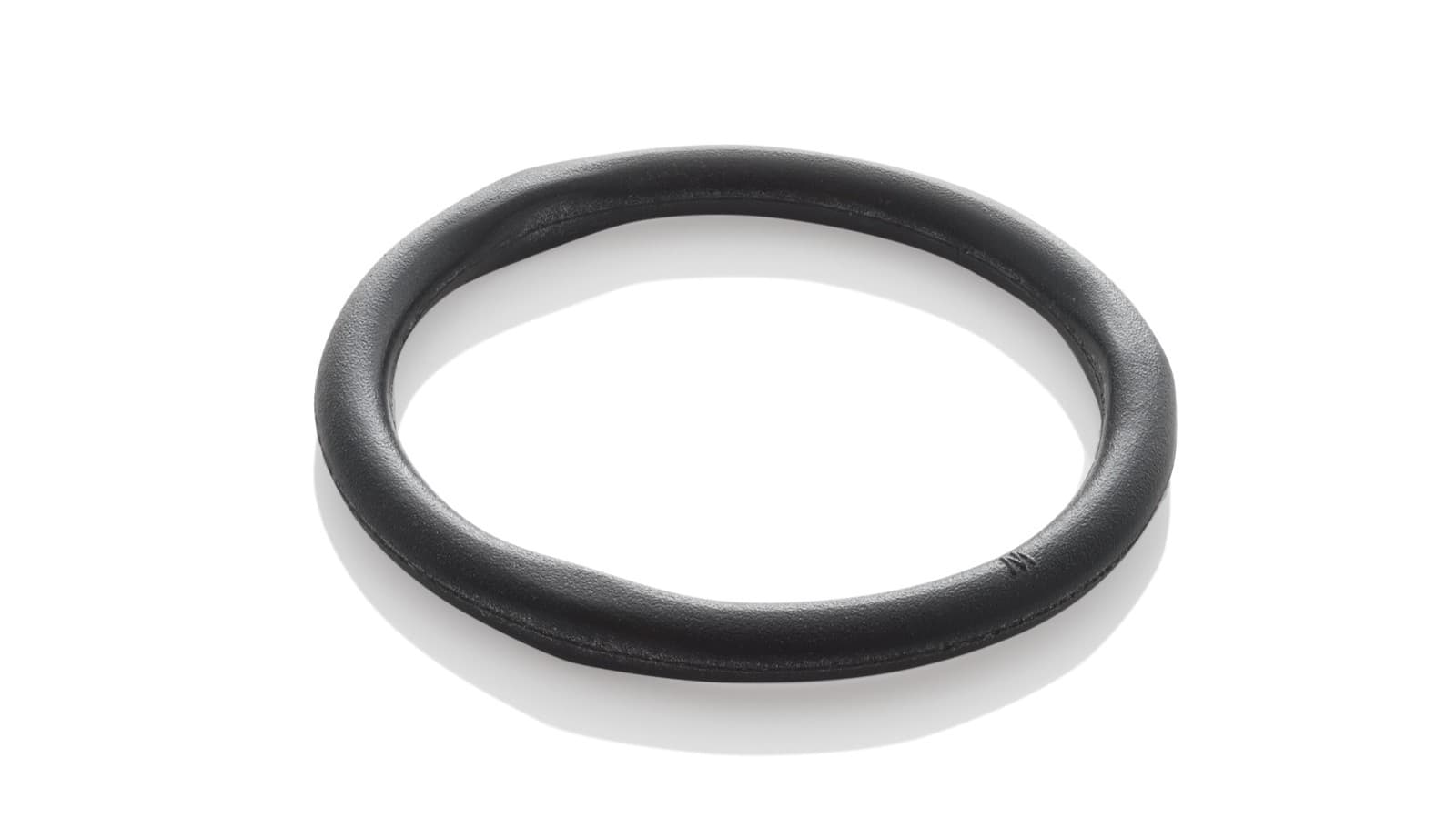

O-ring CIIR preto
Geberit Mapress Aço Inoxidável e o O-ring CIIR preto podem ser utilizados para os seguintes fluidos:
- Água potável quente e fria.
- Água de aquecimento.
- Água de refrigeração sem anticongelante.
- Água de refrigeração com anticongelante.
- Água de aquecimento urbano ≤ 120 °C.
- Vapor saturado ≤ 120 °C.
- Água de serviço.
- Água ultrapura (exceto água farmacêutica).
- Água da chuva com um valor de pH > 6,0.
- Águas cinzentas e negras com um valor de pH > 6,0.
- Água de extinção (húmida).
- Sprinkler (húmido).
- Produtos químicos e líquidos técnicos.
E para os seguintes meios gasosos:
- Ar comprimido (classe de pureza do óleo 0–3).
- Pressão negativa.
- Gases inertes.
- Gases industriais.

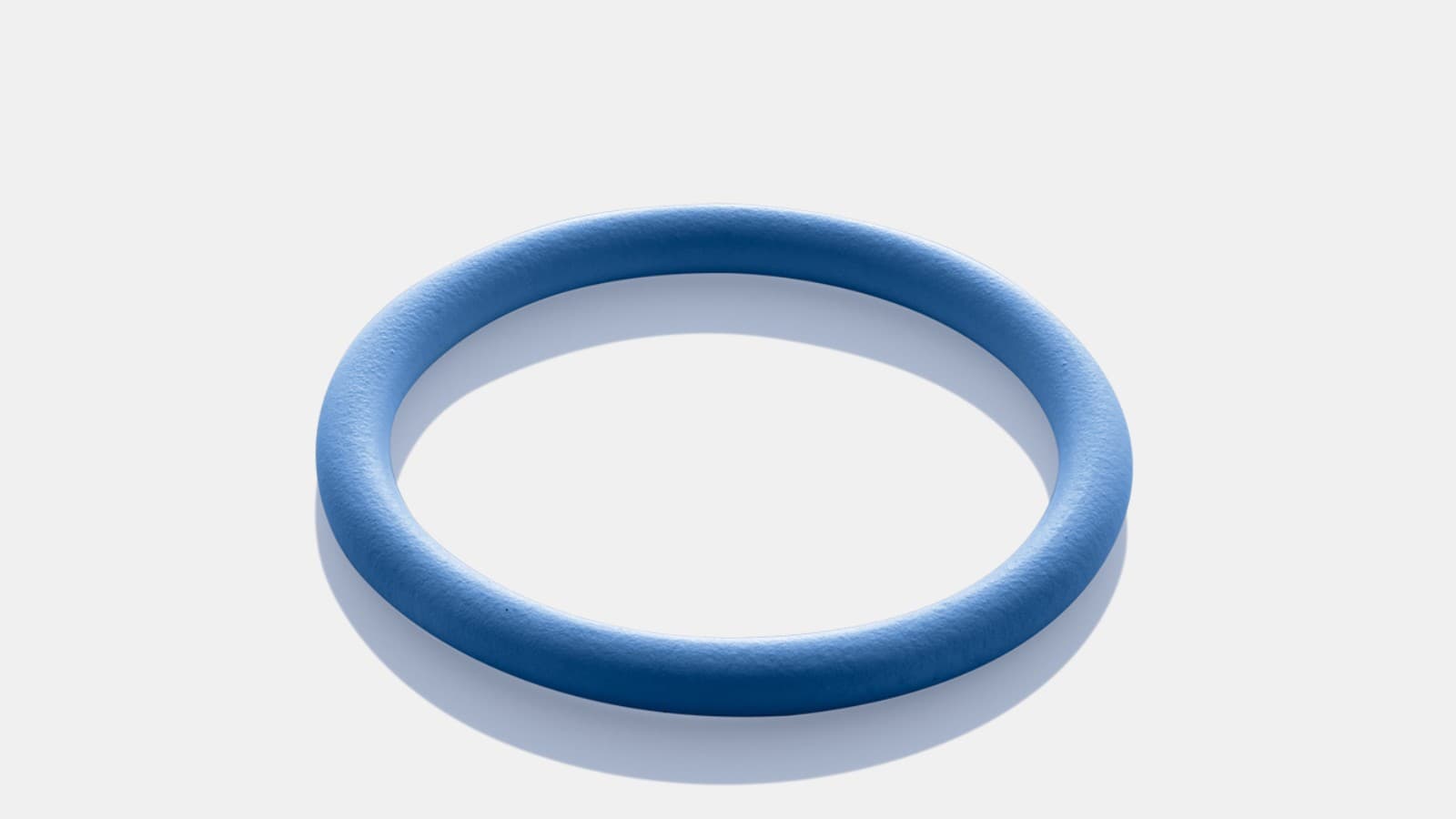

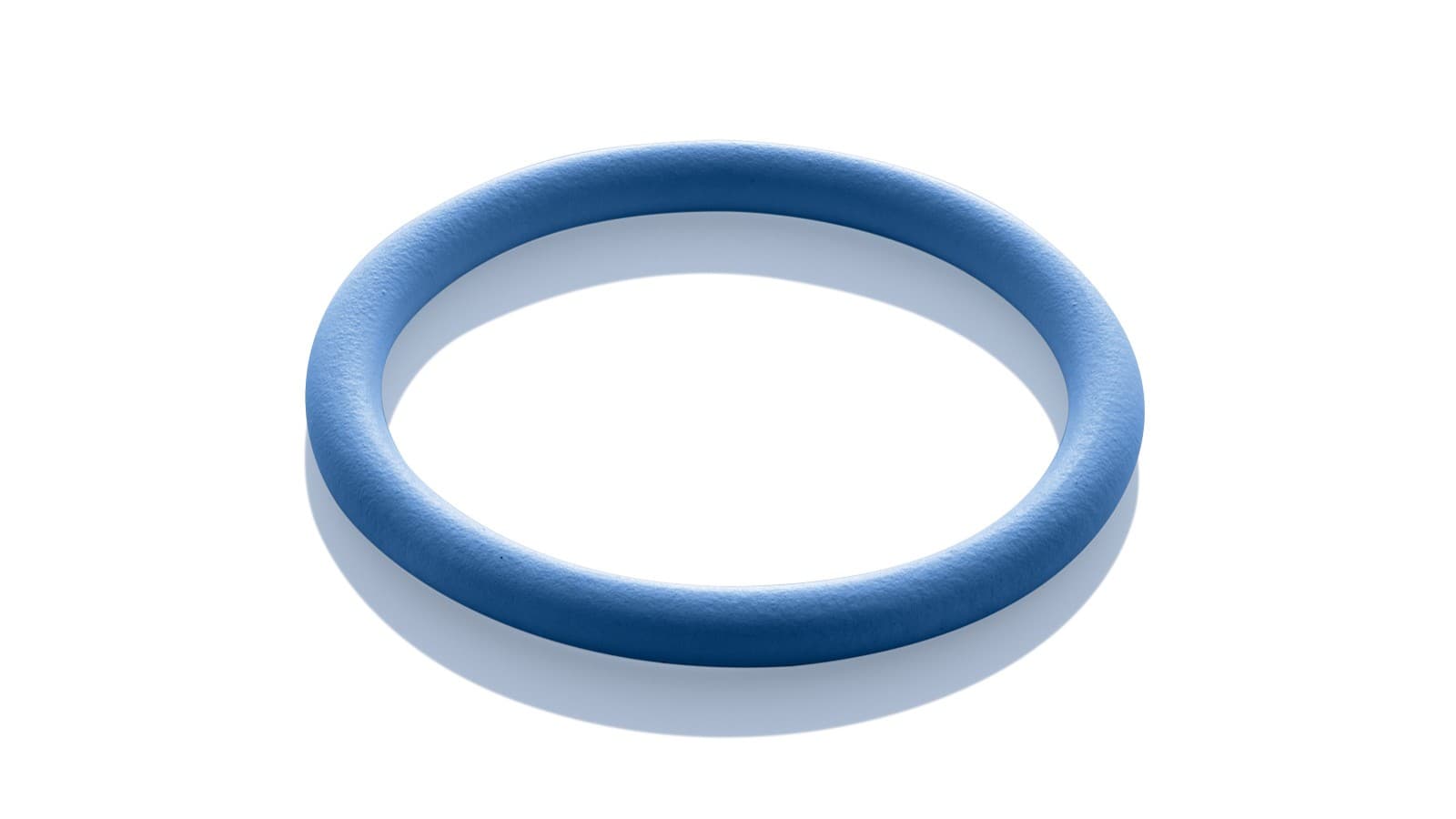

O-ring FKM, azul
Geberit Mapress Aço Inoxidável, em combinação com o O-ring FKM azul, destaca-se pela sua elevada resistência à temperatura e aos produtos químicos.
Pode ser utilizado para os seguintes fluidos líquidos:
- Água de aquecimento urbano ≤ 140 °C.
- Fluido térmico (solar).
- Óleos minerais.
- Combustíveis para motores.
- Produtos químicos e líquidos técnicos.
Pode ser utilizado para os seguintes fluidos gasosos:
- Ar comprimido (classe de pureza do óleo 0–X).
- Gases industriais.

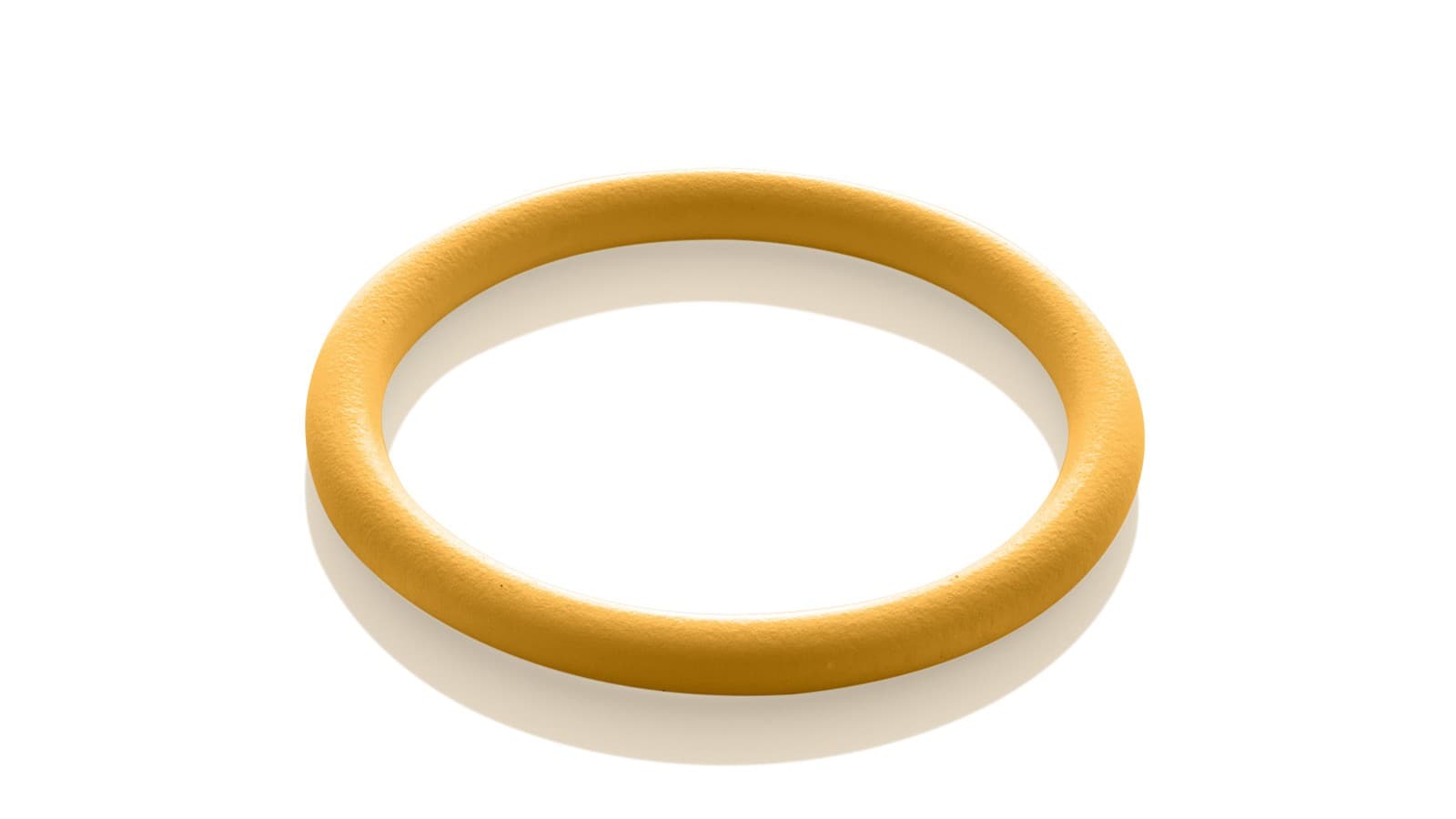

O-ring HNBR, amarelo
Geberit Mapress Aço Inoxidável com o O-ring HNBR amarelo pode ser utilizado com os seguintes gases combustíveis:
- Gases naturais.
- Gases liquefeitos.
- Biogases.
Os acessórios para gás Geberit Mapress Aço Inoxidável distinguem-se dos restantes acessórios graças à sua marca amarela e ao tampão de proteção amarelo.

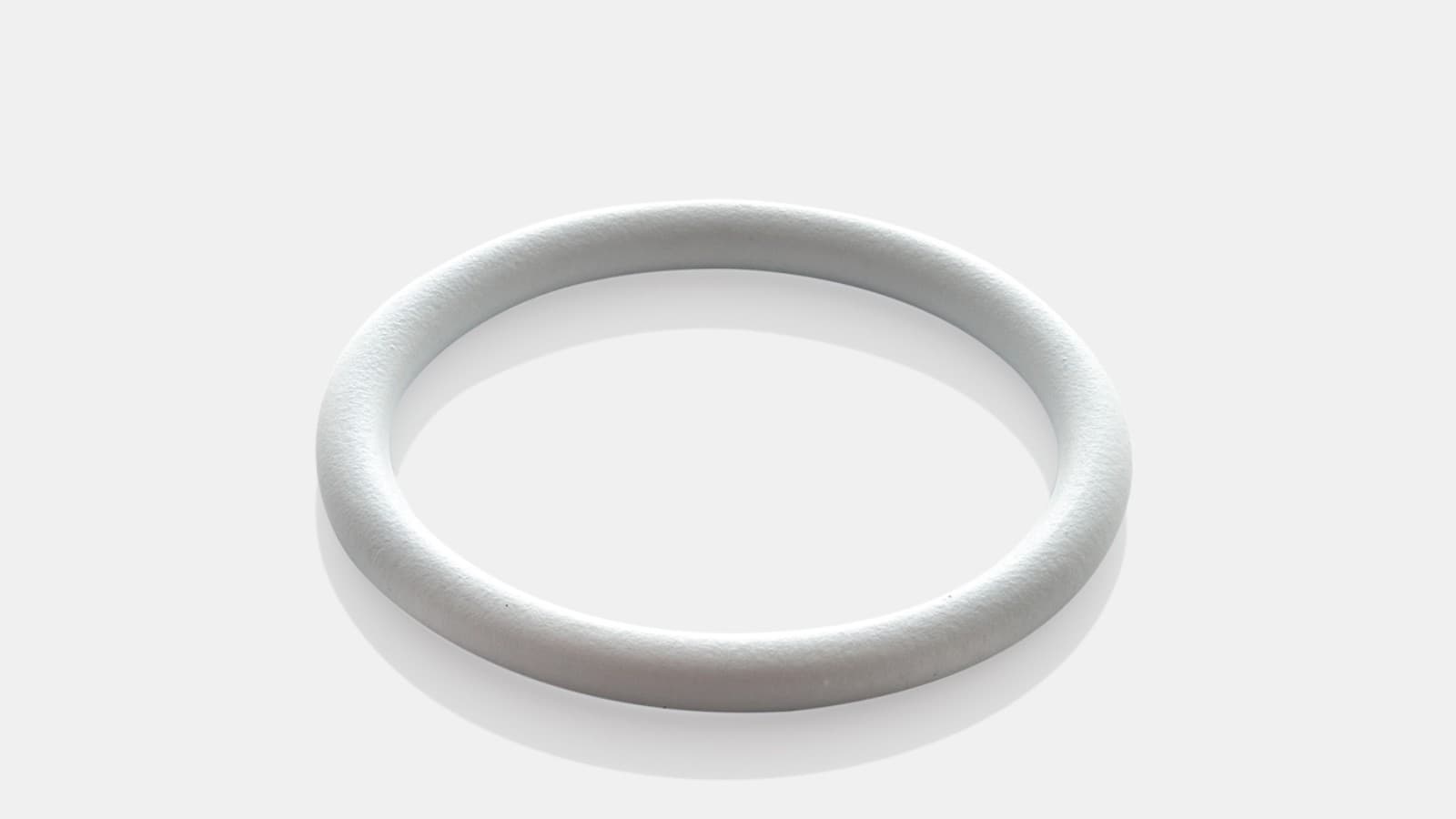

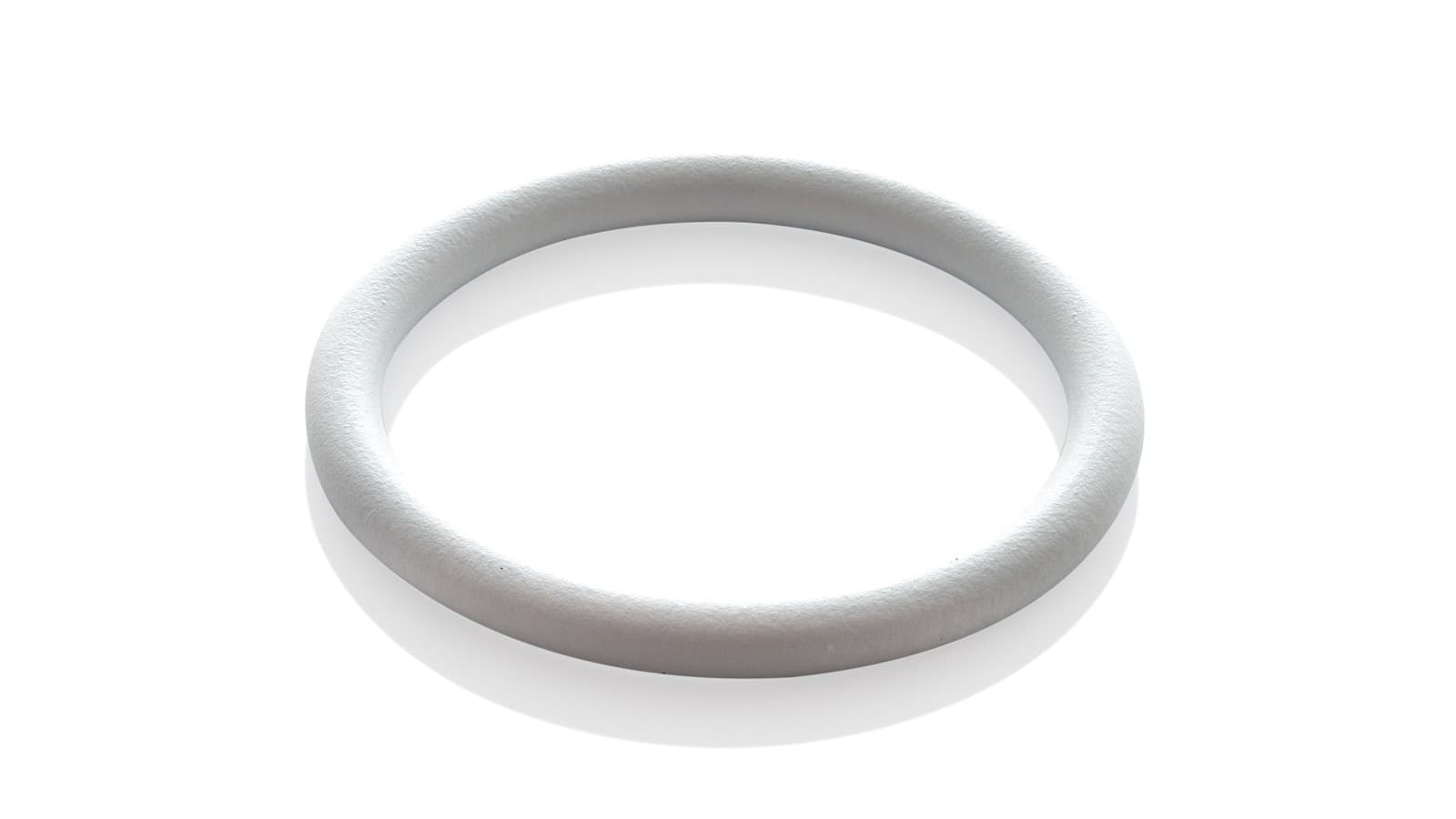

O-ring FKM, branco
Geberit Mapress Aço Inoxidável com o O-ring FKM branco é adequado para aplicações com vapor saturado até 155 °C, mesmo em funcionamento cíclico.

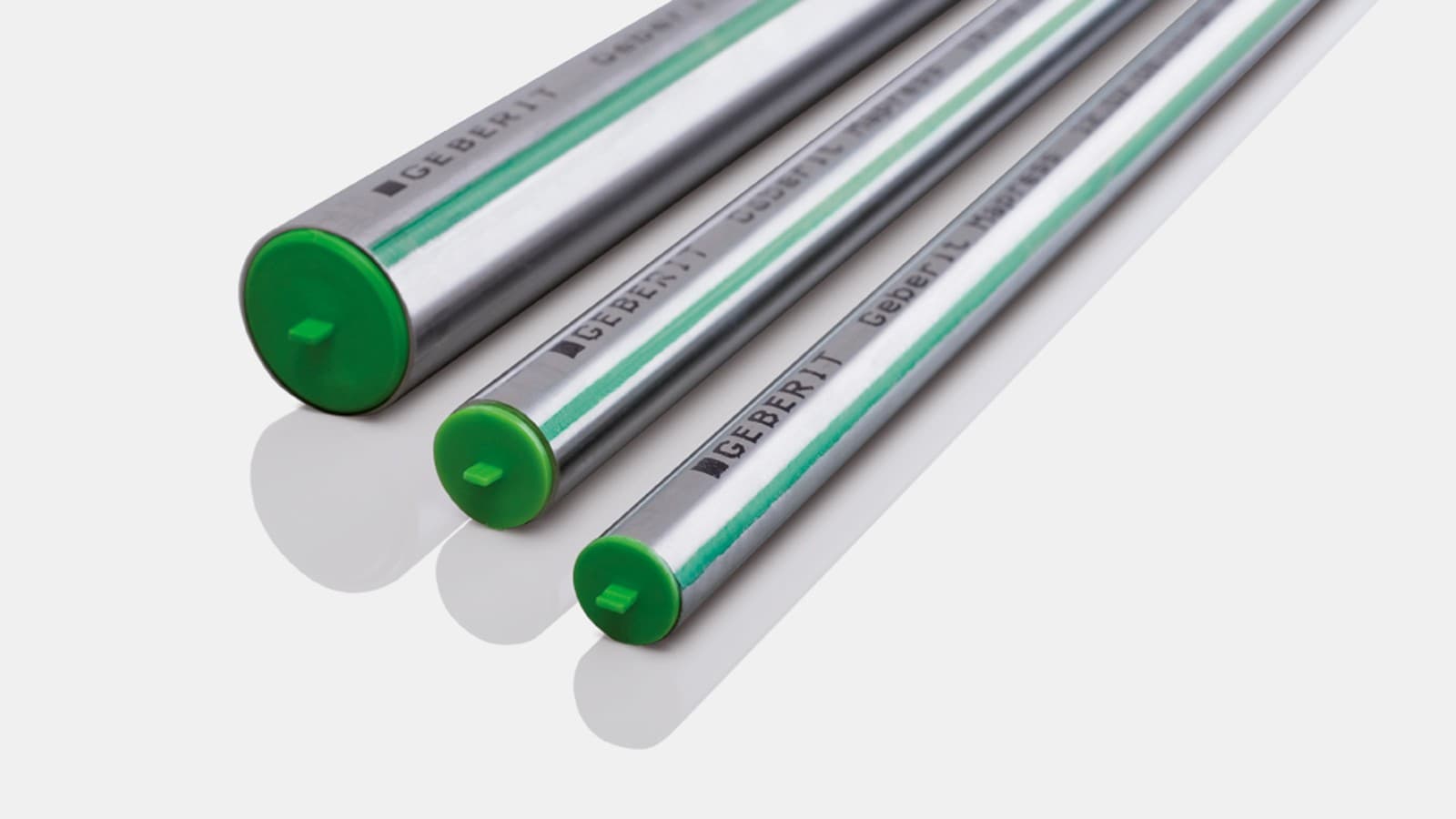

Tubos
Tubos do sistema disponíveis

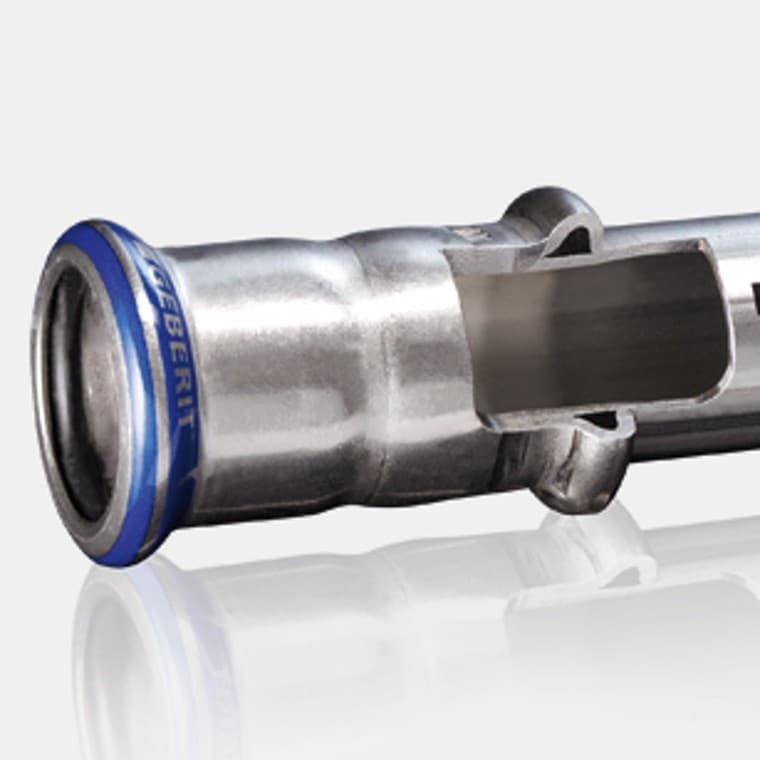

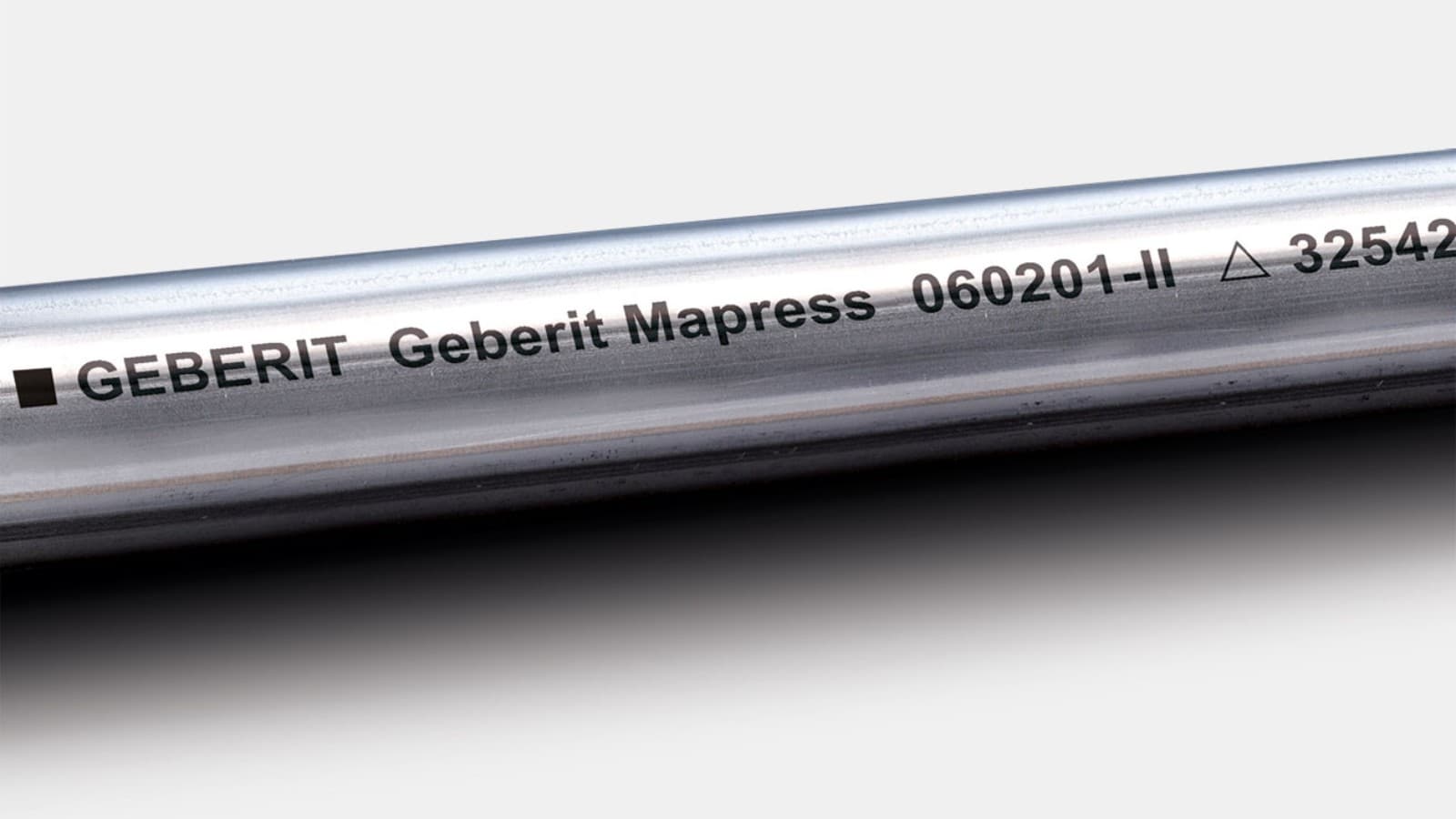

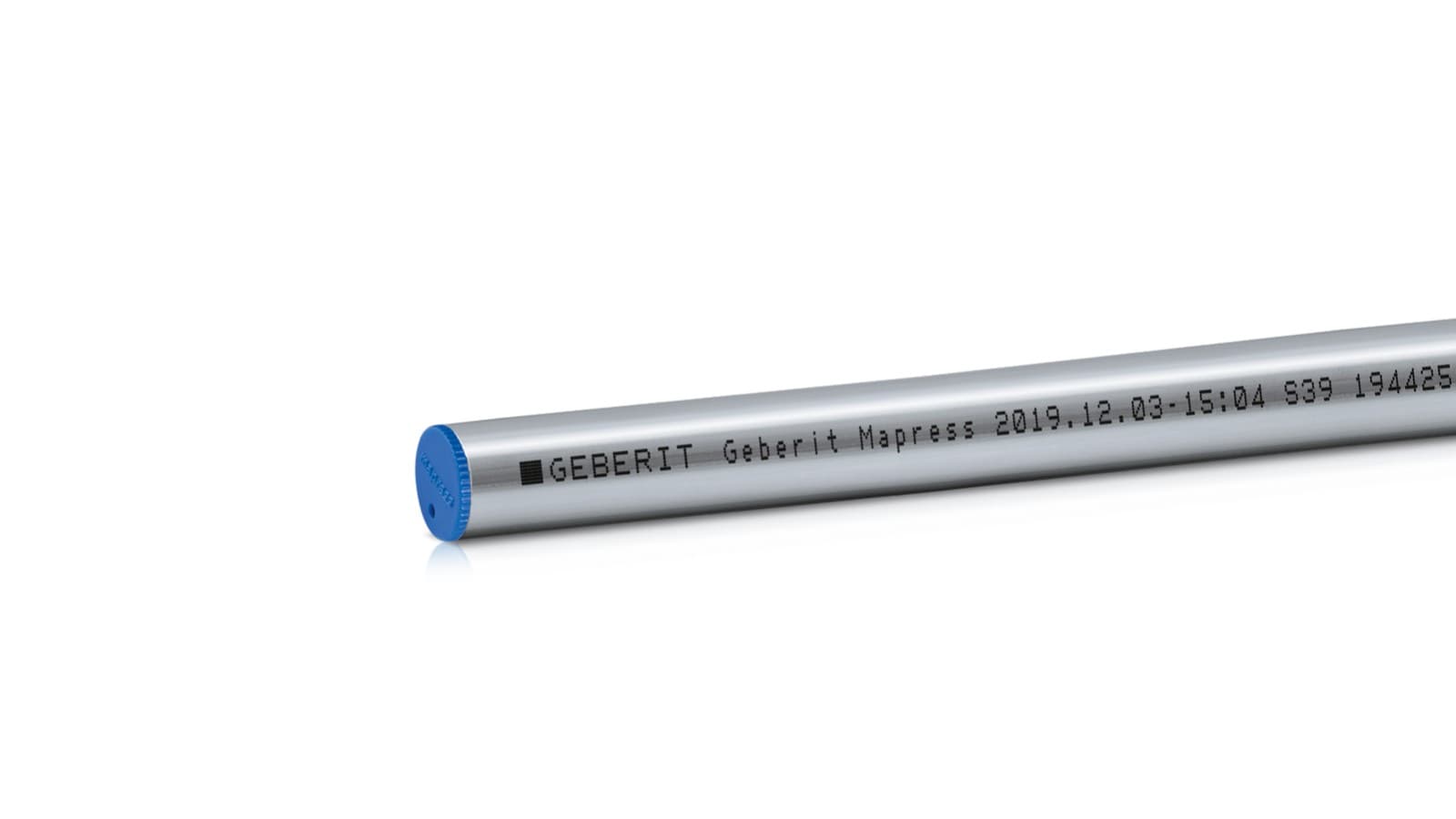

Tubagens Geberit Mapress em aço inoxidável CrNiMo
- Uma maior percentagem de molibdénio assegura estabilidade e a máxima proteção contra corrosão.
- Um tratamento térmico e mecânico especial dos acessórios cria uma estrutura homogénea do material de elevada qualidade.
- O processamento cuidadoso assegura tanto uma perfeita maleabilidade, quanto a necessária estanqueidade a longo prazo.
- As superfícies lisas garantem o ajuste perfeito do O-ring e propriedades higiénicas ideais.
Declaração ambiental de produto
Declaração ambiental de produto (EPD)
As declarações ambientais de produto (EPD) promovem a transparência e permitem comparar os produtos em termos do seu impacto ambiental.
As EPD estão disponíveis para os tubos Geberit Mapress Aço Inoxidável e para todos os acessórios principais:
Instalação
Um guia rápido de instalação
A Geberit oferece uma gama abrangente de ferramentas, mandíbulas e colares de compressão para a instalação de tubos e acessórios Geberit Mapress.
Nota: O processo de instalação do Geberit Mapress d12 a d88,9 é diferente do do Geberit Mapress d108.
Gama de produtos Geberit Mapress Aço Inoxidável Artigos, informações técnicas e muito mais
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Perguntas frequentes sobre o Geberit Mapress Aço Inoxidável
Para que fluidos posso utilizar o Geberit MapressAço Inoxidável?
Para além da água potável, o Geberit Mapress Aço Inoxidável pode ser utilizado para diversos fluidos gasosos e líquidos. Pode encontrar mais informações sobre a resistência química do Geberit Mapress Aço Inoxidável no catálogo de aplicações industriais.
Quais são as diferenças entre os materiais de tubagem 1.4404 e 1.4520/1.4521?
1.4404 (316L): contém molibdénio para uma maior resistência à corrosão.
1.4521 (444): ferítico com molibdénio, para uma boa resistência aos cloretos e às fissuras por tensão.
Qual é o desempenho do Geberit Mapress em aço inoxidável durante a desinfeção térmica?
Geberit Mapress Aço Inoxidável é adequado para a desinfeção térmica e pode ser utilizado em aplicações em que a higiene é fundamental, incluindo instalações de água potável em hospitais, lares de idosos e hotéis.
Que efeito tem o elevado teor de molibdénio no Geberit Mapress Aço Inoxidável?
Acima de tudo, o elevado teor de molibdénio no Geberit Mapress Aço Inoxidável (material 1.4401 / AISI 316) proporciona uma resistência à corrosão e uma higiene significativamente melhoradas.
