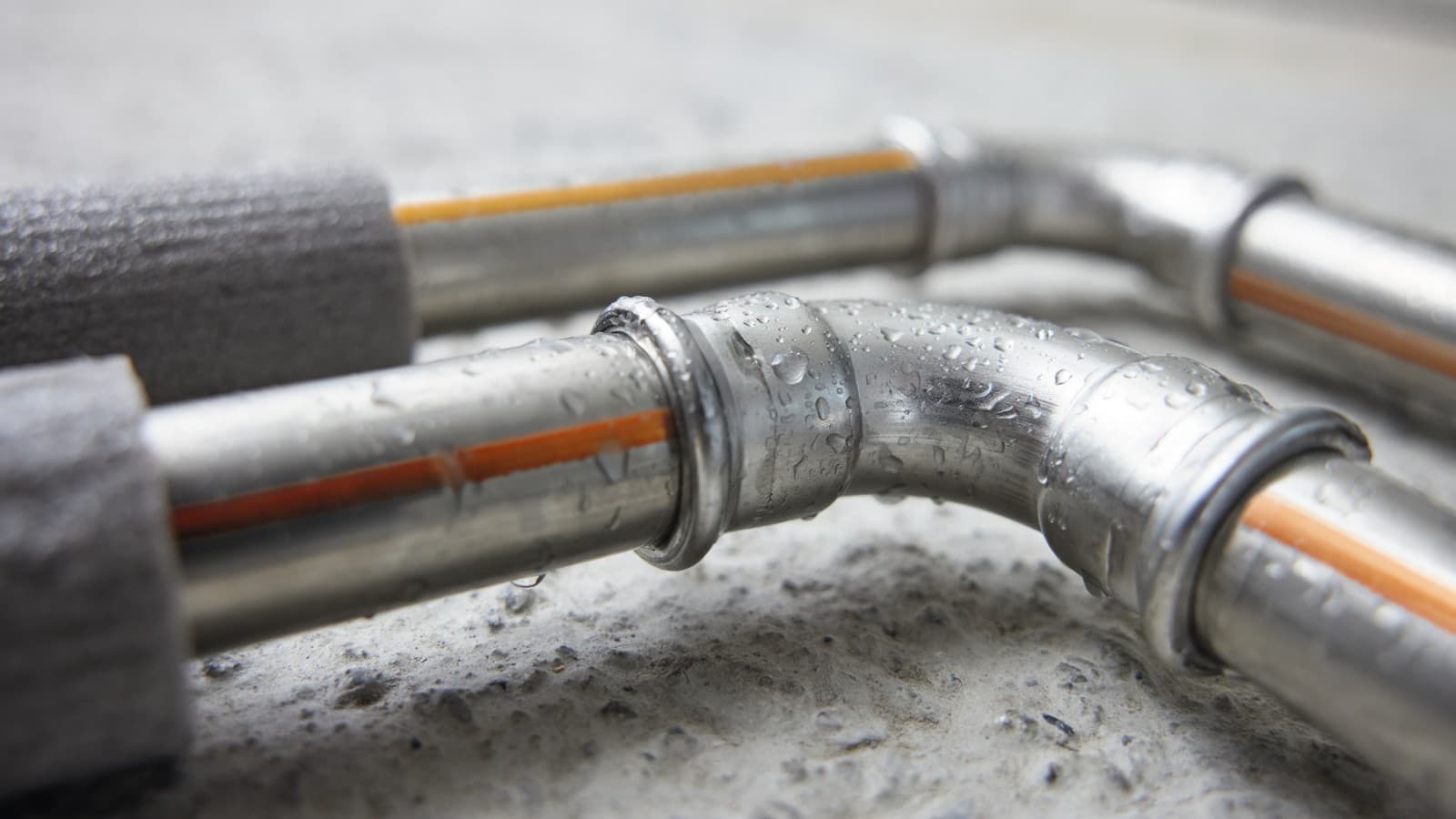

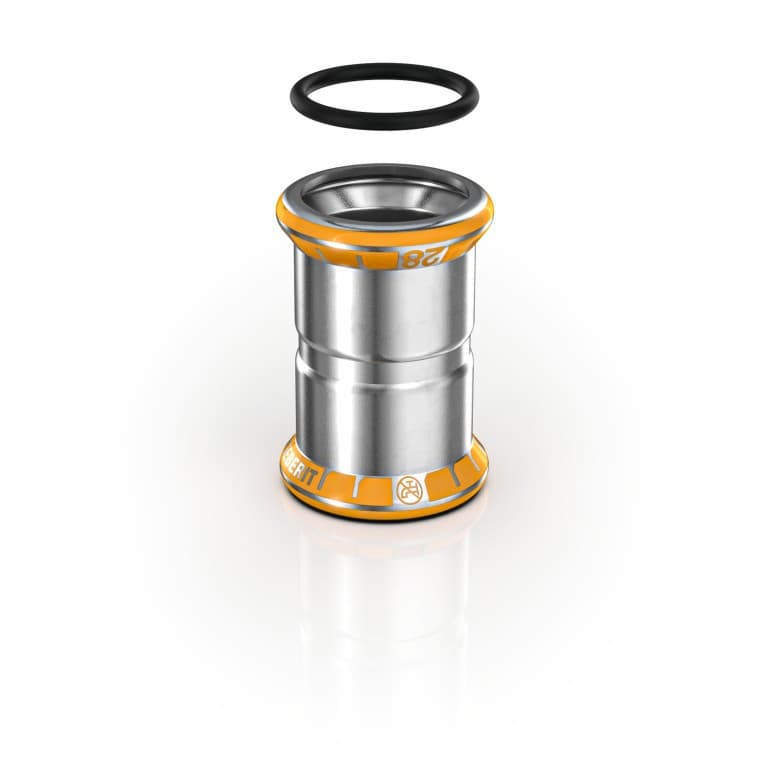

Geberit Mapress Therm para circuitos de refrigeração e aquecimento
Sistema económico e resistente à corrosão em aço inox
O sistema de aço inox de baixa liga é uma solução resistente à corrosão e rentável para circuitos fechados de aquecimento e arrefecimento – aplicações em que a humidade nem sempre pode ser evitada.
Em sistemas de arrefecimento, as diferenças de temperatura entre o conteúdo dos tubos e a área exterior conduzem à condensação.
Quando se coloca de pavimentos, os materiais de construção húmidos e à base de cimento, os tempos de secagem inadequados e a entrada não intencional de água do reboco ou do pátio podem constituir um perigo.

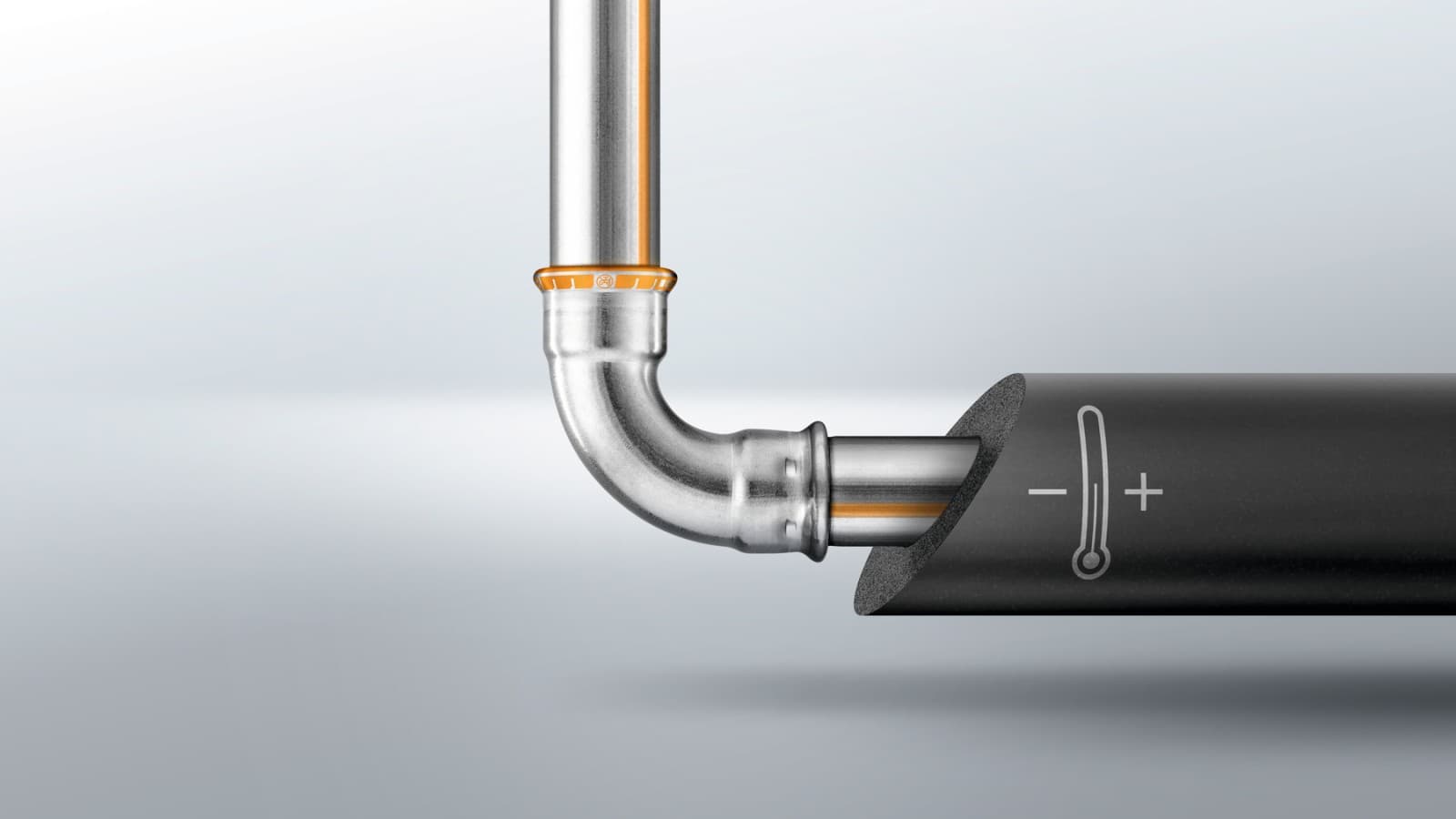

Geberit Mapress Therm, fabricado em aço CrTi, oferece a solução ideal para ambos os campos de aplicação, sem necessidade de grandes adaptações e a um nível de preços consistente.
Principais aplicações e áreas de utilização
Geberit Mapress Therm é adequado para as seguintes aplicações:
Mais informações no catálogo de aplicações industriais (11 MB)

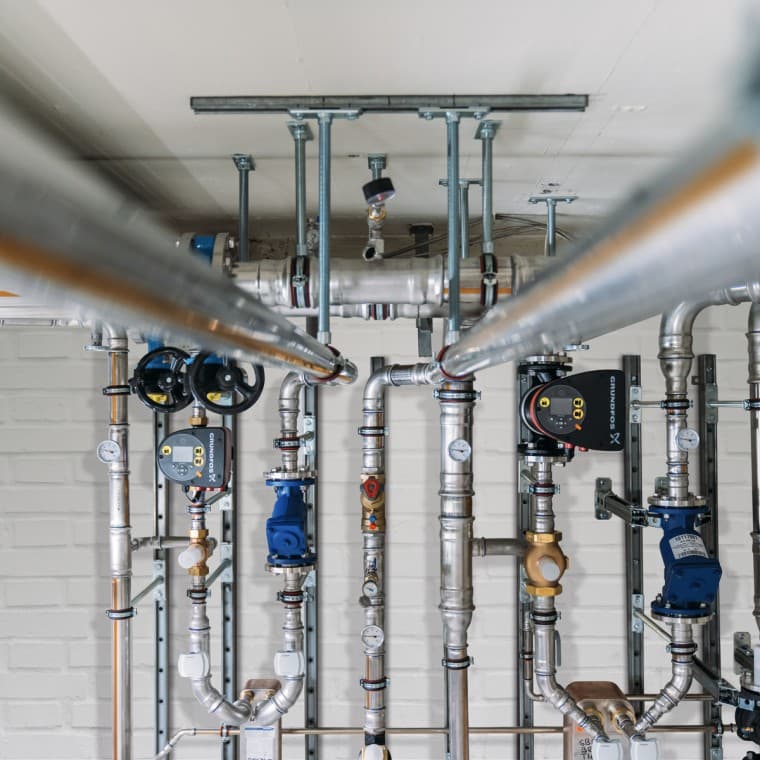

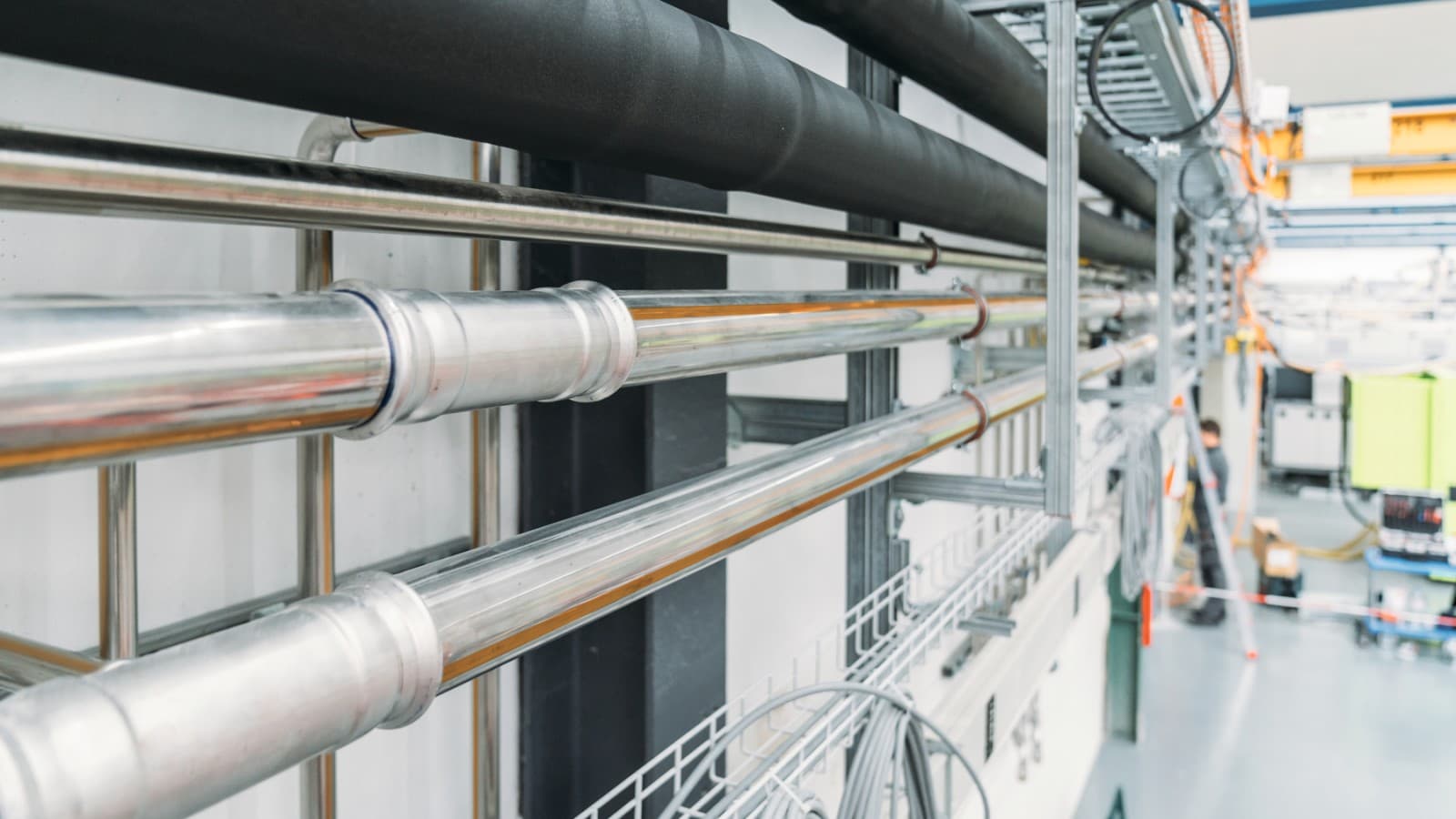

Circuitos de refrigeração fechados na indústria
Geberit Mapress Therm oferece uma proteção fiável contra a corrosão externa para circuitos de refrigeração fechados com formação de condensado.
Aquecimento e refrigeração em sistemas técnicos de edifícios

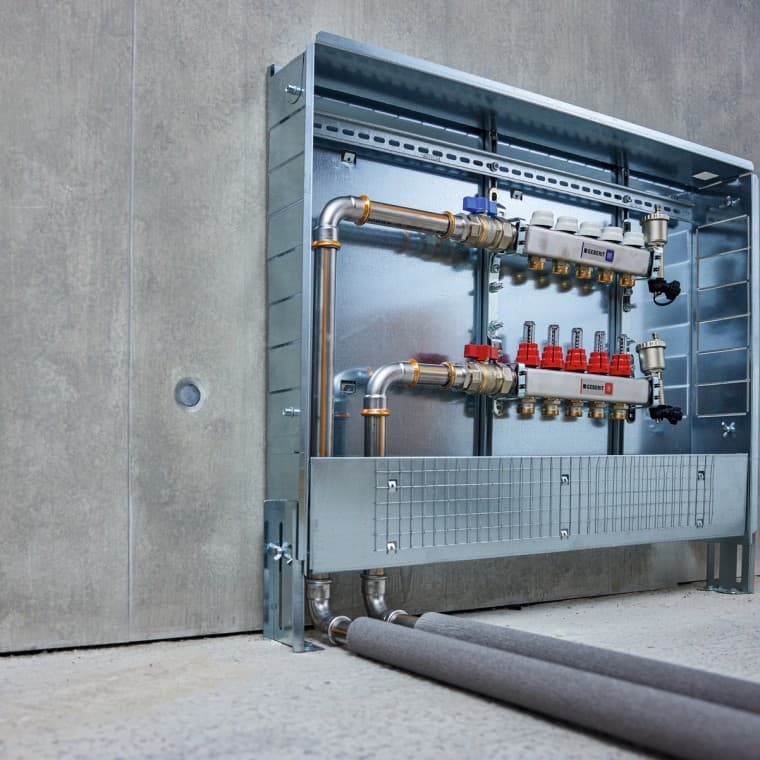

Geberit Mapress Therm não só é adequado para tubagens de refrigeração, como também pode ser utilizado em sistemas de aquecimento fechados, incluindo sistemas de aquecimento por piso radiante e radiadores.

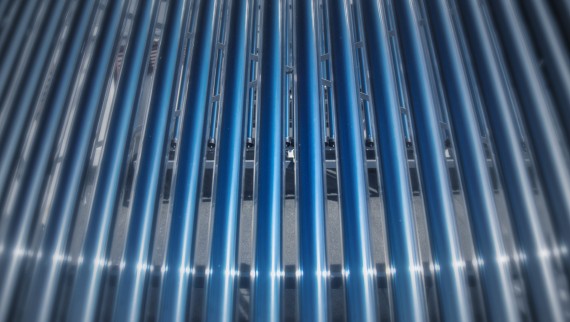

Energia solar e aquecimento urbano
Geberit Mapress Therm também pode ser utilizado em sistemas solares e em redes de aquecimento urbano.
Sprinklers e tubagens de água de extinção
Geberit Mapress Therm foi testado e aprovado para sprinklers e tubagens de água de extinção do tipo «molhado».
Vantagens do Geberit Mapress Therm Adequado para diversas aplicações em sistemas fechados
Aplicações de refrigeração e aquecimento

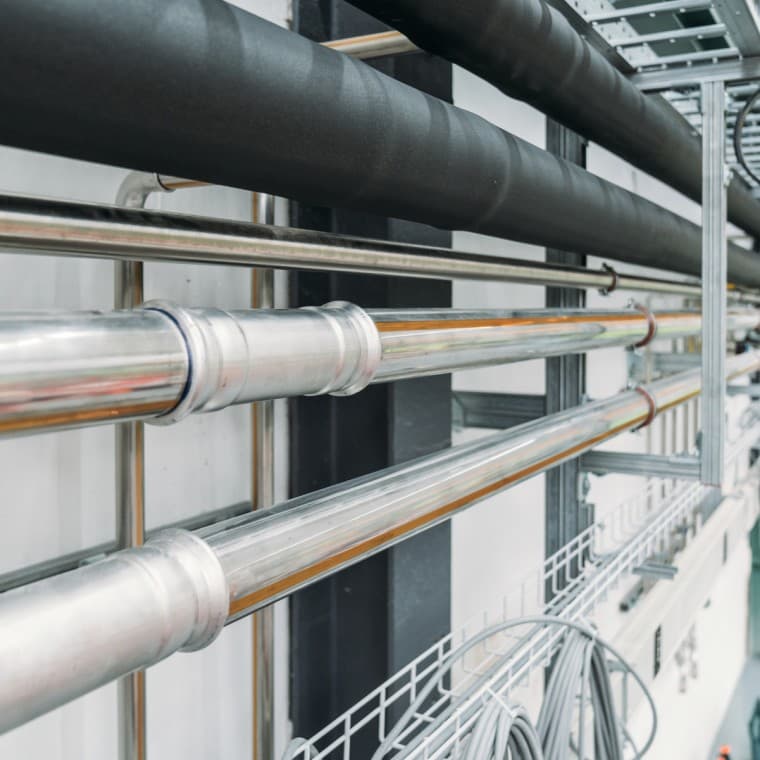

O sistema de tubagens Geberit Mapress Therm é adequado para uma vasta gama de aplicações em ambientes industriais, incluindo circuitos de aquecimento e refrigeração (com ou sem proteção contra o gelo), bem como aplicações de ar comprimido, gás inerte e pressão negativa.
Marcação clara do sistema
Geberit Mapress Therm é facilmente reconhecível graças aos indicadores de compressão laranja nos acessórios de compressão e às linhas nos tubos do sistema. Foi também adicionado o símbolo de «água não potável».
Este símbolo está impresso em todos os acessórios Geberit Mapress Therm, para que possa reconhecê-los claramente mesmo após a compressão.
Visão geral do Geberit Mapress Therm
Dados
Visão geral da gama
- 11 diâmetros nominais, de d12 a d108.
- Estão disponíveis 200 acessórios diferentes.
- Tubos do sistema CrTi.
Dimensões
Dimensões de tubos disponíveis
| Diâmetro DN | Dimensão d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108 x 2,0 |
Acessórios

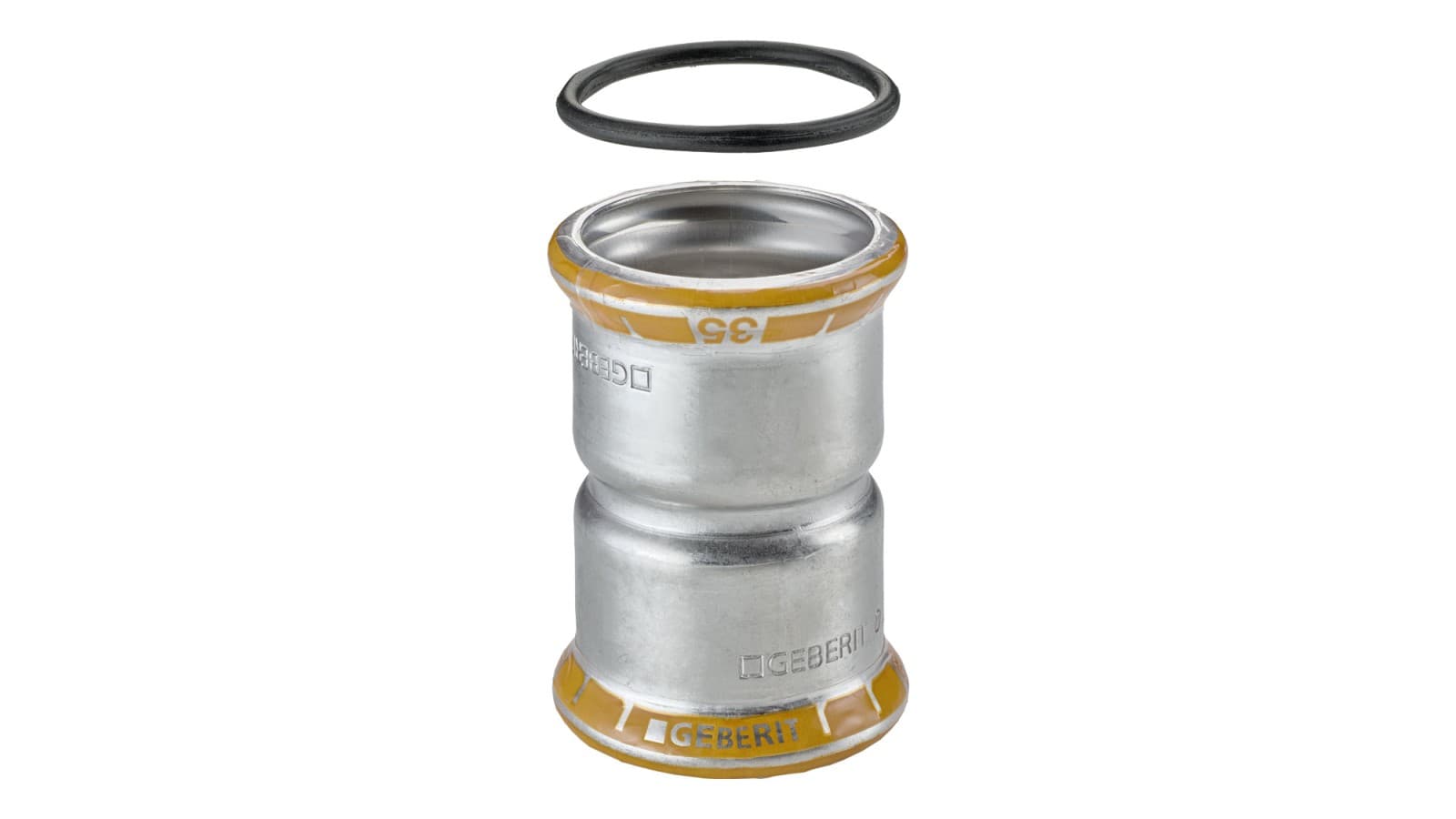

Acessórios disponíveis

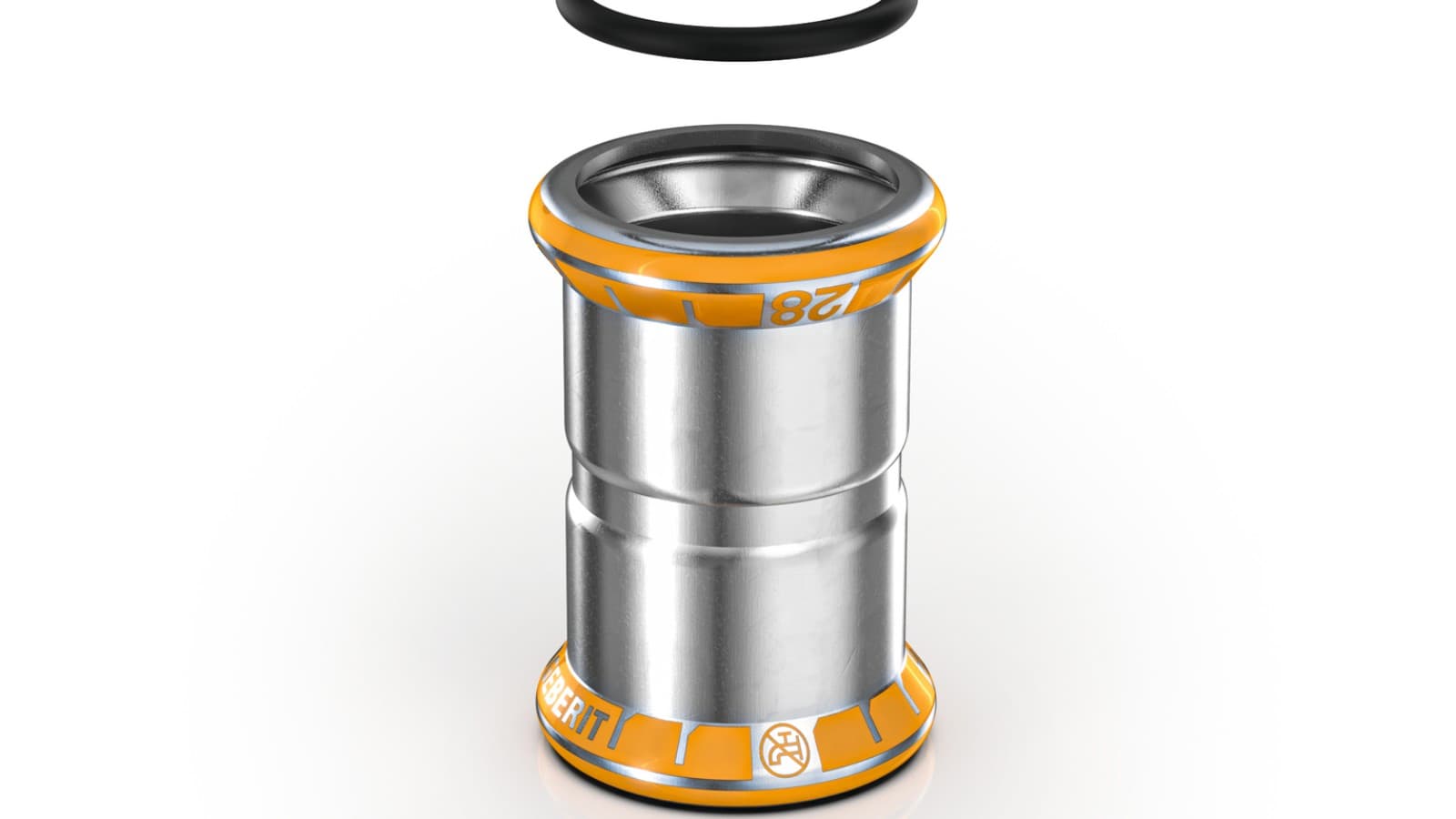

- Indicador de compressão laranja para verificar se os acessórios foram comprimidos corretamente.
- O indicador de compressão laranja indica aço inoxidável.
- O símbolo de água não potável impresso no indicador de compressão e no acessório garante a identificação a longo prazo.
- Dimensão impressa no indicador de compressão.
- As ligações não comprimidas apresentam fugas e são imediatamente identificáveis durante um teste de compressão.
- Estão disponíveis 200 acessórios diferentes.
Vedantes
O-ring disponíveis
Geberit Mapress Therm pode ser utilizado em diferentes aplicações com o O-ring CIIR preto ou com o O-ring FKM azul. Consulte o catálogo de aplicações industriais para conhecer todas as aplicações do Geberit Mapress Therm com as várias vedações. Siga as instruções fornecidas.
O-ring CIIR, preto
Geberit Mapress Therm com o O-ring CIIR preto pode ser utilizado para os seguintes fluidos líquidos em sistemas fechados:
- Água de refrigeração e aquecimento sem anticongelante.
- Água de refrigeração e aquecimento com anticongelante.
- Água de aquecimento urbano ≤ 120 °C.
- Sistema de extinção por aspersão (molhado).
- Água de extinção (sistema húmido).
E para os seguintes meios gasosos:
- Ar comprimido (classe de pureza do óleo 1–3).
- Pressão negativa.
- Gases inertes (por exemplo, azoto).
O-ring FKM, azul
Geberit Mapress Therm, em combinação com o O-ring FKM azul, oferece elevada resistência à temperatura e aos produtos químicos.
Pode ser utilizado com os seguintes fluidos líquidos em sistemas fechados:
- Água de aquecimento urbano ≤ 140 °C.
- Fluidos térmicos (solares).
Pode ser utilizado com os seguintes fluidos gasosos:
- Ar comprimido (classe de pureza do óleo 1–X).
Tubos
Tubos do sistema disponíveis

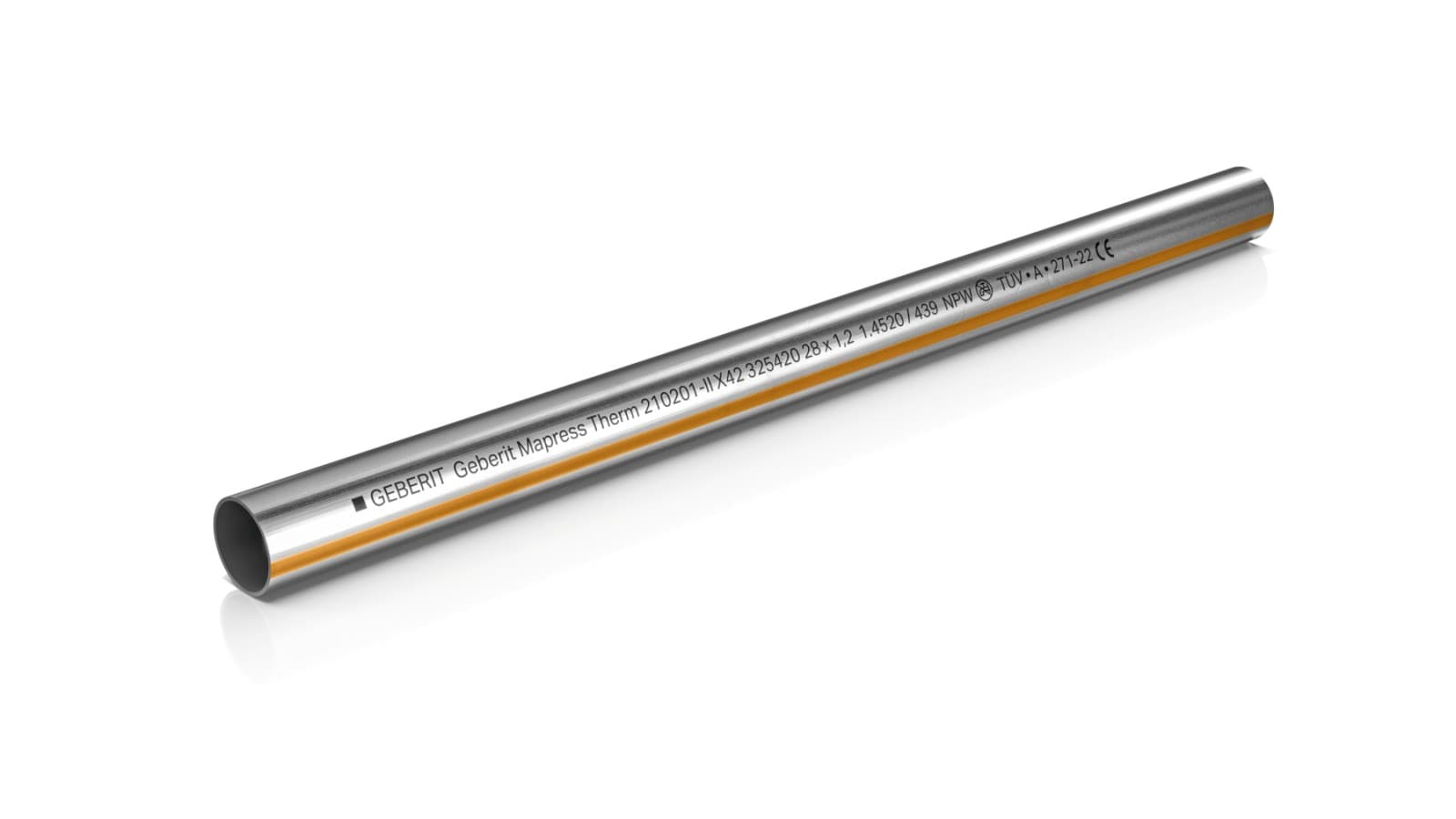

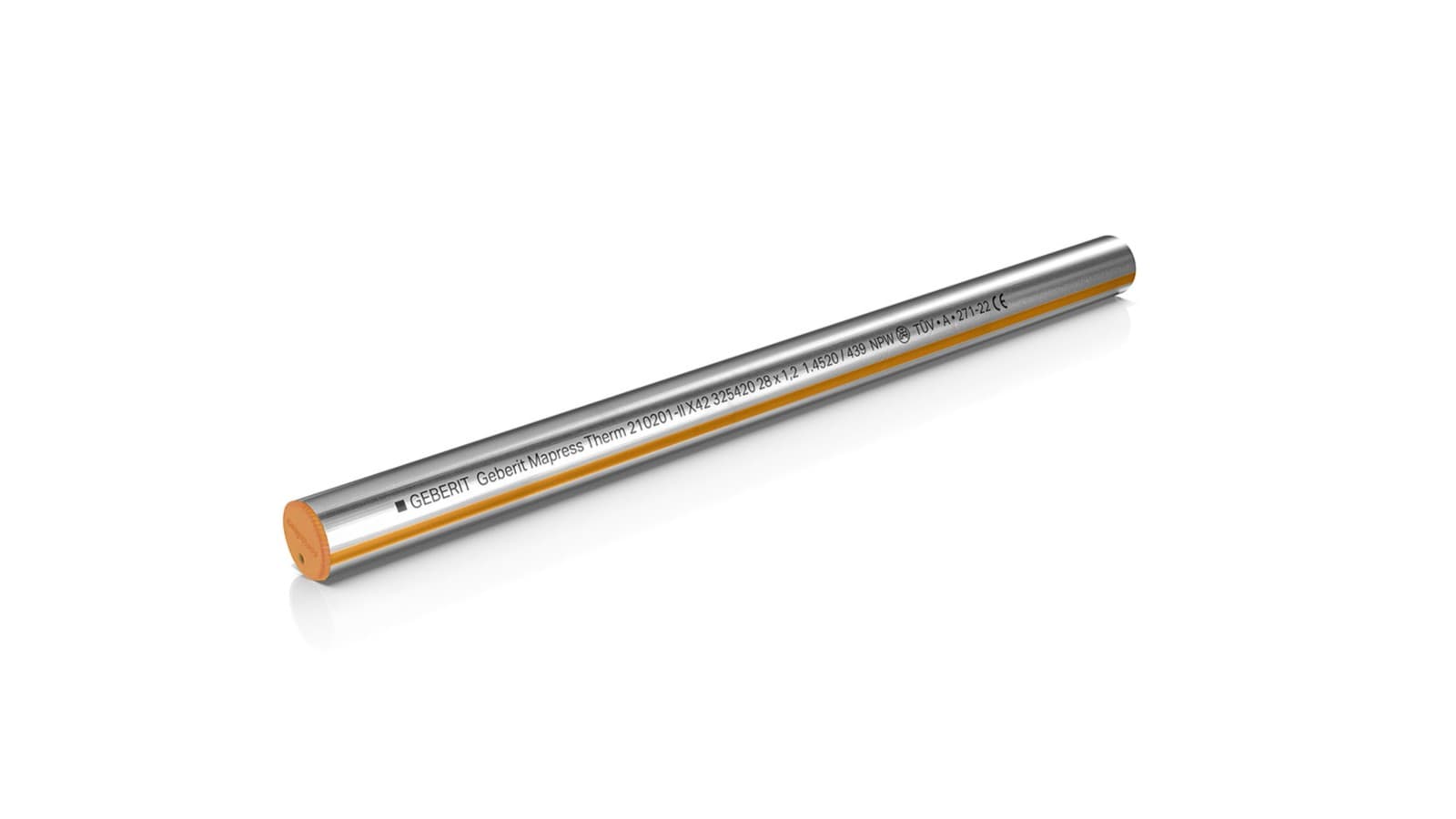

Tubo do sistema Geberit Mapress Therm em CrTi (1.4520)
- O aço inoxidável de baixa liga utilizado é resistente à corrosão.
- Marcado com uma linha laranja contínua.
- Com tampas de proteção laranja.
- Identificado com o símbolo «água não potável».
Declaração ambiental de produto
Declaração ambiental de produto (EPD)
As declarações ambientais de produto (EPD) promovem a transparência e permitem comparar os produtos em termos do seu impacto ambiental.
- Tubagens Geberit Mapress Therm
- Acessórios Geberit Mapress Therm

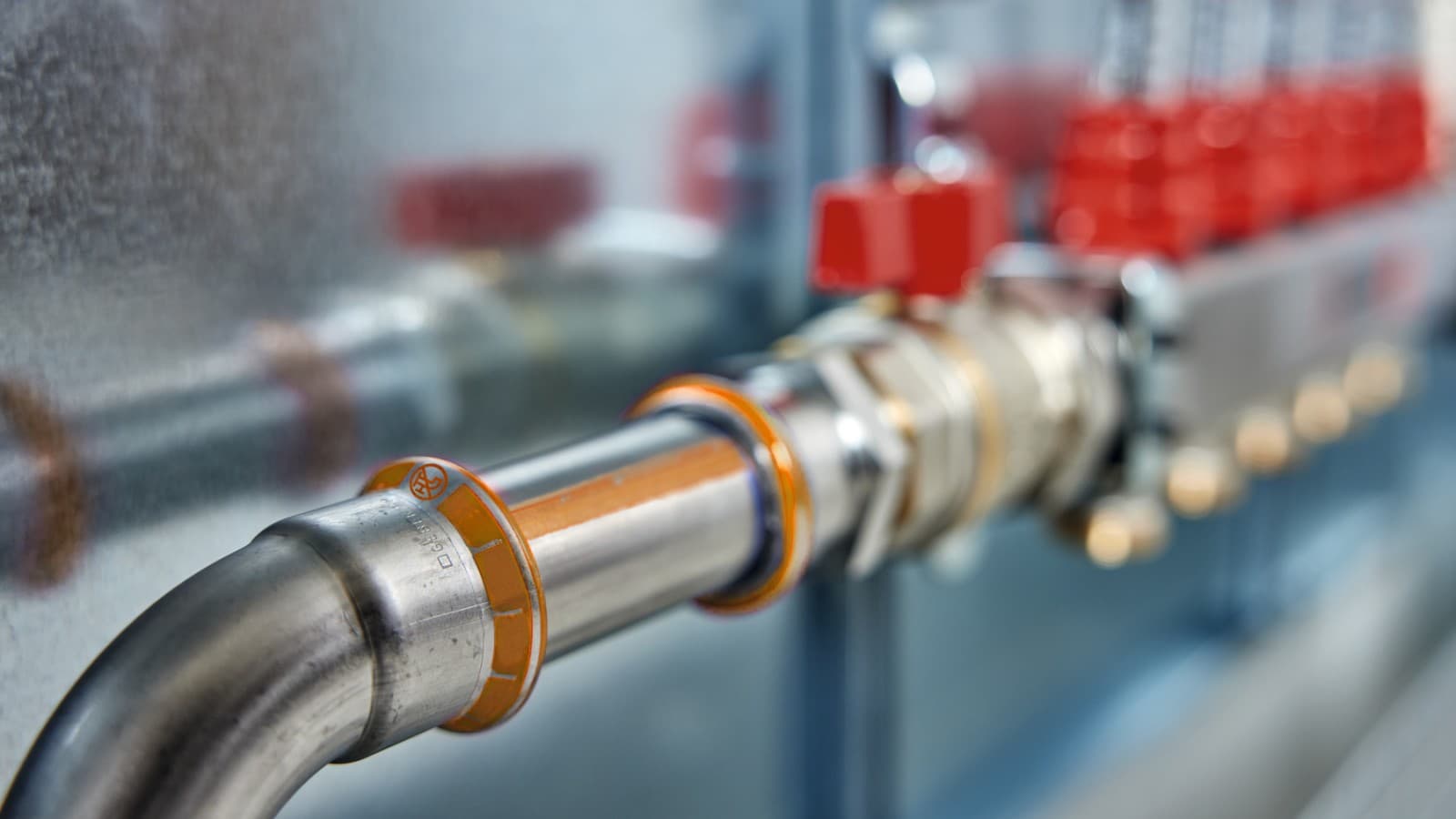

Instalação
Um guia rápido de instalação
A Geberit oferece uma gama abrangente de ferramentas, mandíbulas e colares de compressão para a instalação de tubos e acessórios Geberit Mapress.
Nota: O processo de instalação do Geberit Mapress d12 a d88,9 é diferente do do Geberit Mapress d108.
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Perguntas frequentes sobre o Geberit Mapress Therm
Qual é o nível de resistência à corrosão do Geberit Mapress Therm?
Geberit Mapress Therm é resistente à corrosão em sistemas fechados de aquecimento e arrefecimento com baixo teor de oxigénio. Oferece uma resistência fiável nas condições de funcionamento especificadas, graças à utilização de aço inoxidável EN 1.4521.
Em que difere o Geberit Mapress Therm do Geberit Mapress Aço Inoxidável?
Geberit Mapress Therm é fabricado em aço inoxidável EN 1.4521 para circuitos fechados, enquanto o Geberit Mapress Aço Inoxidável é fabricado em aço inoxidável EN 1.4401 para aplicações universais.
Quando se deve utilizar Geberit Mapress Therm ou Geberit Mapress Aço Carbono?
Geberit Mapress Therm é utilizado em sistemas fechados de aquecimento e refrigeração.
Geberit Mapress Aço Carbono é adequado para sistemas fechados de aquecimento e instalações industriais com requisitos reduzidos de resistência à corrosão.
